川滬首頁 >> 產品展示 >> 截止閥 >>國標波紋管截止閥

國標波紋管截止閥

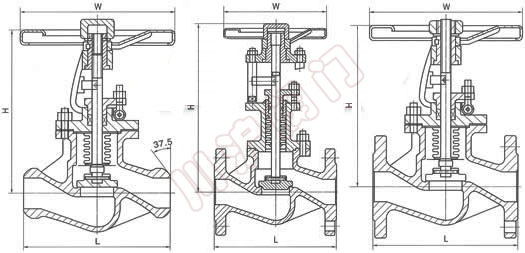

國標波紋管截止閥 國標波紋管截止閥,結構圖
國標波紋管截止閥 國標波紋管截止閥 結構圖

一、國標波紋管截止閥 主要用途

國標波紋管截止閥適用于公稱壓力PN1.6～16MPa,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。

二、國標波紋管截止閥 結構特點

1、產品結構合理、密封可靠，雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，降低能源損失，提高工廠設備安全。并符合國際密封標準。
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長。
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀。

三、國標波紋管截止閥 技術規范

結構形式 BB-BG-OS Y
驅動方式 手動
電動
設計標準 GB12235
結構長度 GB12221
連接法蘭 GB9113、JB/T79、HG20596
試驗和檢驗 JB/T 9092、GB/T13927

四、國標波紋管截止閥 產品性能規范

公稱壓力 （MPa） 殼體試驗壓力 （MPa） 密封試驗壓力 (MPa) 適用溫度 (℃)
1.6 2.4 1.76
≤350℃
2.5 3.75 2.75
4.0 6.0 4.4
6.4 9.6 7.04

五、國標波紋管截止閥 主要零部件材質

序號 名稱 材質
1 閥體 WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
2 閥瓣 25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
3 軸銷 25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
4 閥桿 25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
5 波紋管組件 1Cr18Ni9Ti、304、316、304L、316L
6 墊片 柔性石墨+不銹鋼、PTFE
7 閥蓋 WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
8 雙頭螺栓 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
9 六角螺母 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
10 填料 柔性石墨
11 填料壓蓋 WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
12 閥桿螺母 銅合金
13 手輪 WCB、QT400-18

六、國標波紋管截止閥 規格尺寸表

型號 GWJ41-16
壓力等級 PN16
口徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(Kg) 5 5 5.5 11 13.5 19 26 36 46 74 102 168 270 420 620
型號 GWJ41-25
壓力等級 PN25
口徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(Kg) 5 5 5.5 11 14 20 27 37 48 77 105 172 3100 520 690
型號 GWJ41-40
壓力等級 PN40
口徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(Kg) 5 5 5.5 11 14.5 21 28 39 50 80 108 176 350 590 790
