川滬首頁 >> 產品展示 >> 截止閥 >>水封截止閥

水封截止閥

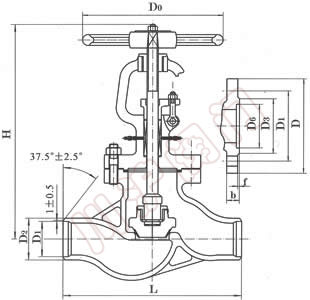

水封截止閥 水封截止閥,結構圖
水封截止閥 水封截止閥 結構圖

一、水封截止閥 主要用途

水封截止閥適用于公稱壓力PN2.5～4.0MPa,工作溫度0~450℃的火力電站回水冷凝系統及石油、化工要求與大氣隔離的系統管道上，切斷或接通管路中的介質，適用介質為：水、油品、蒸汽和非腐蝕性氣體。

二、水封截止閥 結構特點

1、選材考究，符合國內外相關標準，材料全面質量高。
2、密封副配對先進合理，提高了密封性能，使用壽命長。
3、產品按國家標準GB/T12235設計制造，結構新穎 ，造型美觀。連接端有法蘭和焊接，可根據用戶不同要求配接。
4、填料函設計成水密封結構，接入0.6～1.6Ma的水填料，摩擦力小，密封好，能使系統大氣隔離，保證良好的氣密性，屬環保產品。
５、閥桿經調質及表面氮化處理，有良好的抗腐蝕性，抗擦傷性和耐磨性。
６、結構緊湊，操作靈活，檢修方便。
７、倒密封采用不銹鋼螺紋連接密封或本體堆焊奧氏不銹鋼而成，密封可靠。填料更換可在不停機情況下進行，方便快捷不影響系統運行。

三、水封截止閥 應用范圍

設計與制造 GB/T12235
連接端尺寸
 結構長度 GB/T12221
焊端尺寸 GB/T12224
法蘭尺寸 JB/T79
檢驗與試驗 JB/T9092
材 料 碳鋼
 ASME A105
ASME A216
標 志 GB/T12220
供 貨 JB/T7928

四、水封截止閥 主要零件材料及主要用途

閥體> 閥蓋> 閥瓣> 閥座 閥桿> 填料> 適用介質> 適用溫度
(≤℃)>
WCB> 25+D507MO> 25+D577 2Crl3> 柔性石墨> 水、油品、蒸汽> 425>
A105 2Crl3+
Stellite12>		 2Crl3+
Stellite6		 2Crl3> 柔性石墨> 水、油品、蒸汽> 450>

五、水封截止閥 主要外形尺寸、連接尺寸及質量

DSJ4lH、DSJ41Y法蘭型

公稱壓力 PN(MPa) 公稱通徑 DN(mm) 標準值 參 考 值
L D D1 D2 D6 b f n Z-φd DO H 質量
2．5 10 130 90 60 40 　 16 2 　 4-φ14 120 272 6
15 130 95 65 45 　 16 2 　 4-φ14 120 272 6
20 150 105 75 55 　 16 2 　 4-φ14 120 280 6
25 160 115 85 65 　 16 2 　 4-φ14 160 332 10
32 180 135 100 78 　 18 2 　 4-φ18 160 342 l1
40 200 145 110 85 　 18 3 　 4-φ18 200 395 17
50 230 160 125 100 　 20 3 　 4-φ18 240 43l 24
65 290 180 145 120 　 22 3 　 4-φ18 280 457 33
80 310 195 160 135 　 22 3 　 8-φ18 320 505 47
100 350 230 190 160 　 24 3 　 8-φ23 360 549 62
125 400 270 220 188 　 28 3 　 8-φ25 400 62l 96
150 480 300 250 218 　 30 3 　 8-φ25 500 703 128
200 600 360 310 278 　 34 3 　 12-φ25 650 828 168
4．0 10 130 90 60 40 35 16 2 4 4-φ14 120 272 6
15 130 95 65 45 40 16 2 4 4-φ14 120 272 6
20 150 105 75 55 5l 16 2 4 4-φ14 120 280 6
25 160 115 85 65 58 16 2 4 4-φ14 160 332 10
32 180 135 100 78 66 18 2 4 4-φ18 160 342 11
40 200 145 110 85 76 18 3 4 4-φ18 200 395 17
50 230 160 125 100 88 20 3 4 4-φ18 240 43l 24
65 290 180 145 120 110 22 3 4 4-φ18 280 457 33
80 310 195 160 135 121 22 3 4 8-φ18 320 505 47
100 350 230 190 160 150 24 3 4．5 8-φ23 360 549 62
125 400 270 220 188 176 28 3 4．5 8-φ25 400 621 96
150 480 300 250 218 204 30 3 4．5 8-φ25 500 703 128
200 600 360 310 278 260 34 3 4．5 12-φ25 650 828 168

DSJ6lH、DSJ61Y對焊型

2.5 10 130 　 10 18 　 　 　 　 　 120 272 5
15 130 　 12 22 　 　 　 　 　 120 272 6
20 150 　 19 30 　 　 　 　 　 120 280 6
25 160 　 27 36 　 　 　 　 　 160 332 8
32 180 　 3l 42 　 　 　 　 　 160 342 10
40 200 　 39 48 　 　 　 　 　 200 395 16
50 230 　 5l 61 　 　 　 　 　 240 43l 23
65 290 　 67 76 　 　 　 　 　 280 457 32?
80 310 　 80 92 　 　 　 　 　 320 505 43
100 350 　 99 112 　 　 　 　 　 360 549 58
125 400 　 12l 136 　 　 　 　 　 400 62l 94
150 480 　 145 162 　 　 　 　 　 480 705 119
200 600 　 206 224 　 　 　 　 　 650 828 165
4．0 10 130 　 10 18 　 　 　 　 　 120 272 5
15 130 　 12 22 　 　 　 　 　 120 272 6
20 150 　 19 30 　 　 　 　 　 120 280 7
25 160 　 ?27 36 　 　 　 　 　 160 332 8
32 180 　 31 42 　 　 　 　 　 160 342 10
40 200 　 39 48 　 　 　 　 　 200 395 16
50 230 　 51 6l 　 　 　 　 　 240 43l 23
65 290 　 70 80 　 　 　 　 　 280 457 33
80 310 　 80 92 　 　 　 　 　 320 505 46
100 350 　 99 112 　 　 　 　 　 360 549 61
125 400 　 12l 136 　 　 　 　 　 400 621 95
150 480 　 145 162 　 　 　 　 　 480 705 126
200 600 　 203 224 　 　 　 　 　 650 828 138
