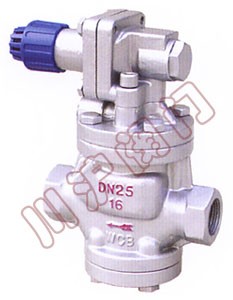

YG43H高靈敏度蒸汽減壓閥

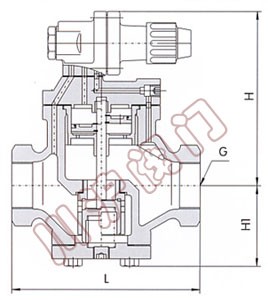

YG43H高靈敏度蒸汽減壓閥 YG43H高靈敏度蒸汽減壓閥 ,結構圖
YG43H高靈敏度蒸汽減壓閥 YG43H高靈敏度蒸汽減壓閥

一、YG43H高靈敏度蒸汽減壓閥 結構特點和用處

本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
本系列產品在普通減壓閥基礎上做了以下改進,加大了活塞面積,改變了節流結構,改變了密封形式,改進了導閥結構和調節彈簧形式,從而從以下幾方面提高了產品的性能。
1、提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。
2、改善了流線分布，降低了噪聲。
3、改進了密封面結構，延長了密封面壽命。

二、YG43H高靈敏度蒸汽減壓閥 主要技術參數和性能指標

公稱壓力Mpa 1.0 1.6
殼體試驗壓力Mpa＊ 1.5 2.4
密封試驗壓力Mpa 1.0 1.6
高進口壓力Mpa 1.0 1.6
出口壓力范圍Mpa 0.04-0.6 0.04-1.0
壓力特性偏差Mpa△Pp2P GB12246-1989
流量特性偏差MpaP2G GB12246-1989
小壓差Mpa 0.05 0.07
滲漏量 GB12245-1989

＊：殼體試驗不包括膜片、頂蓋

三、YG43H高靈敏度蒸汽減壓閥 主要零件材料

零件名稱 零件材料
閥體 閥蓋 底蓋 WCB
閥座 閥瓣 2Cr13
缸套 活塞 鋁鐵青銅
膜片 PH15-7Mo
活塞環 對位聚苯
導閥座 導閥瓣 2Cr13
主閥彈簧 50CrVA
導調主彈簧 50CrVA
調節彈簧 60Si2Mn

四、YG43H高靈敏度蒸汽減壓閥 流量系數Cv

DN 15 20 25 32 40 50 65 80
Cv 1 2.5 4 6.5 9 16 25 36

五、YG43H高靈敏度蒸汽減壓閥 連接尺寸

公稱通徑 DN 外 形 尺 寸 連 接 尺 寸
L H PN 1.0MPa PN 1.6MPa
D K n-ф d C D K n-ф d C
15 140 160 65 95 65 414 45 12 95 65 414 45 14
20 140 160 65 105 75 414 55 14 105 75 414 55 14
25 150 168 68 115 85 414 65 14 115 85 414 65 14
32 180 185 75 135 100 418 78 16 135 100 418 78 16
40 180 185 78 145 110 418 85 16 145 110 418 85 16
50 200 193 88 160 125 418 100 16 160 125 418 100 16
65 230 208 98 180 145 418 120 18 180 145 418 120 18
80 260 228 117 195 160 418 135 18 195 160 818 135 20
