川滬首頁 >> 產品展示 >> 減壓閥 >> 波紋管減壓閥

Y44H波紋管減壓閥|蒸汽減壓閥

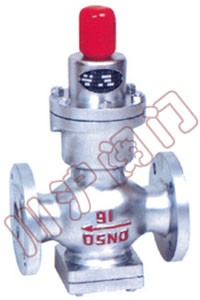

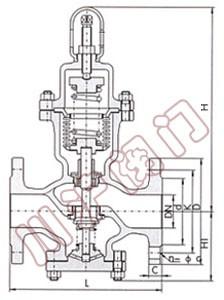

波紋管減壓閥 波紋管減壓閥 結構圖
波紋管減壓閥 波紋管減壓閥 結構圖

一、波紋管減壓閥 概述

直接作用式波紋管減壓閥主要由波紋管、調節彈簧、閥座、閥瓣等零件組成,波紋管減壓閥用于溫度在180℃以下的蒸汽、空氣及其他無腐蝕性氣體的管路上，經過調節，使通過閥內介質壓力減至某一需要的出口壓力，并使介質的出口壓力保持相對穩定，但進口壓力與出口壓力之差必須大于或等于0.5bar。

二、波紋管減壓閥 主要技術參數和性能指標

公稱壓力（MPa） 0.6 1.0 1.6
殼體試驗壓力（MPa） 0.9 1.5 2.4
密封試驗壓力（MPa） 0.6 1.0 1.6
高進口壓力（MPa） 0.6 1.0 1.6
出口壓力范圍（MPa） 0.05-0.4 0.1-0.8 0.1-1.0
壓力特性偏差（MPa）△P2P GB12244-1989
流量特性偏差（MPa）△P2G GB12244-1989
小壓差（MPa） 0.1 0.15 0.15
滲漏量 GB12245-1989

＊：殼體試驗不包括波紋管，殼體耐壓試驗時，必須取下波紋管組件后進行。

三、波紋管減壓閥 主要零件材料

零件名稱 零件材料
閥體、閥蓋 WCB
底蓋 WCB
閥座、閥瓣 2Cr13
波紋管 1Cr18N9Ti
波紋管上墊 2Cr13
波紋管下墊 2Cr13
號向座 2Cr13
主閥彈簧 50CrVA
調節彈簧 60S12Mn

四、波紋管減壓閥 流量系數(Cv)

DN 15 20 25 32 40 50 65 80 100
Cv 1 2.5 4 6.5 9 16 25 36 64

五、波紋管減壓閥 外形連接尺寸（PN0.6-1.6MPa）

公稱通徑DN 外形尺寸 連接尺寸
L H H1 PN1.6MPa PN1.6MPa PN1.6MPa
0.6/1.0MPa 1.6MPa D K n-Φ d C D K n-Φ d C D K n-Φ d C
15 140 140 290 90 80 55 4-12 40 12 95 65 4-14 45 12 95 65 4-14 45 14
20 140 140 295 98 90 65 4-12 50 12 105 75 4-14 55 14 105 75 4-14 55 14
25 160 160 295 110 100 75 4-12 60 14 115 85 4-14 65 14 115 85 4-14 65 14
32 1080 180 295 110 120 90 4-14 70 14 135 100 4-18 78 16 135 100 4-18 78 16
40 200 200 325 125 130 100 4-14 80 14 145 110 4-18 85 16 145 110 4-18 85 16
50 230 230 325 125 150 110 4-14 90 14 160 125 4-18 100 16 160 125 4-18 100 16
65 280 325 130 160 130 4-14 110 14 180 145 4-18 120 18 180 145 4-18 120 18
80 310 380 160 185 150 4-18 125 16 195 160 4-18 135 18 195 160 8-18 135 20
100 350 380 170 205 170 4-18 145 16 215 180 8-18 155 20 215 180 8-18 155 20
