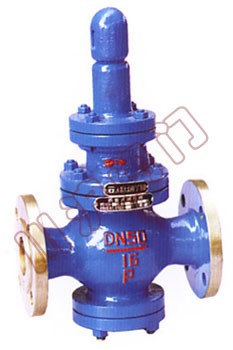

Y43H蒸氣減壓閥

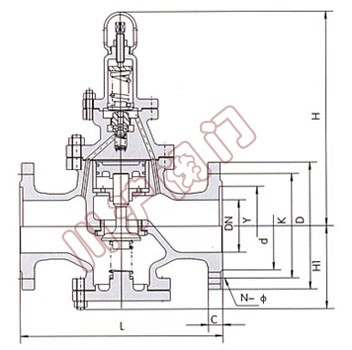

Y43H蒸氣減壓閥 Y43H蒸氣減壓閥,結構圖
Y43H蒸氣減壓閥 Y43H蒸氣減壓閥 結構圖

一、蒸氣減壓閥 結構特點和用處

Y43H蒸氣減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。
導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。本產品在普通減壓閥基礎上作了很大改進，加大了活塞面積，改變了節流結構。改變了密封形式，加大了過流面積等等，從而在提高靈敏度、流量、壽命等方面大大改善了性能。
Y43H蒸氣減壓閥主要用于蒸汽管路，適用于流量大流量變化大，進口壓力變化大的蒸汽管路。

二、蒸氣減壓閥 主要技術參數和性能指標

公稱壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
殼體試驗壓力(Mpa)* 2.4 3.75 6.0 9.6 15.0 24
密封試驗壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
高進口壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
出口壓力范圍(Mpa) 0.04-1.0 0.05-1.6 0.08-2.5 0.2-3.5 0.5-3.5 0.5-4.5
壓力特性偏差(Mpa)△P2P GB12246-1989
流量特性偏差(Mpa)P2G GB12246-1989
小壓差(Mpa) 0.07 0.1 0.15 0.4 0.5 0.8
滲漏量 GB12245-1989

*：殼體試驗不包括膜片、頂蓋

三、蒸氣減壓閥 主要零件材料

零件名稱 零件材料
閥體 閥蓋 底蓋 WCB
閥座 閥瓣 2Cr13
缸套 活塞 鋁鐵青銅
膜片 1Cr18Ni9
活塞環 合金鑄鐵/對位聚苯
導閥座 導閥桿 2Cr13
主閥彈簧 50CrVA
導閥主彈簧 50CrVA
調節彈簧 60Si2Mn

四、蒸氣減壓閥 流量系數(Cv)

DN 50 65 80 100 125 150 200 250 300 350 400 500
Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250

五、蒸氣減壓閥 外形尺寸(PN1.6-4.0)單位：mm

公稱通徑DN 外 形 尺 寸
L H Hl
1.6/2.5MPa 4.0MPa
15 160 180 265 85
20 160 180 265 85
25 180 200 280 95
32 200 220 280 95
40 220 240 290 105
50 250 270 300 130
65 280 300 315 145
80 310 330 330 170
100 350 380 405 200
125 400 450 450 225
150 450 500 485 265
200 500 550 570 290
250 650 640 325
300 800 740 360
350 850 810 395
400 900 950 430
500 950 1080 500

六、蒸氣減壓閥 外形尺寸(PN6.4-16.0)單位：mm

公稱通徑DN 外 形 尺 寸
L H Hl
6.4MPa 10.0/16.0MPa
15 180 180 280 100
20 180 200 280 100
25 200 220 300 115
32 220 230 300 115
40 240 240 315 130
50 270 300 340 135
65 300 340 355 150
80 330 360 370 175
100 380 450 205
125 450 510 235
150 500 555 275
200 550 640 300
250 650 720 335
300 800 830 375
350 850 880 410
400 900 1020 445
500 950 1080 515

訂貨須知：
產品型號 公稱壓力 公稱通徑 連接法蘭標準 額定流量系數Cv 進口壓力 調節范圍 工作介質和介質溫度
