U型過濾器
|
|

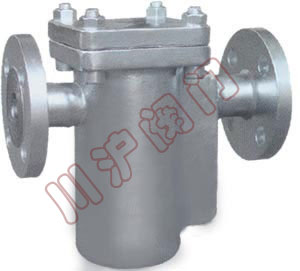

U型過濾器 |

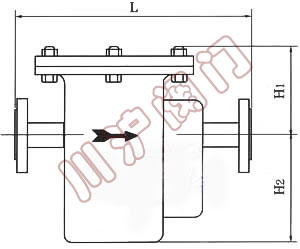

U型過濾器 結構圖 |
一、U型過濾器 用途
U型過濾器廣泛用于蒸汽、空氣、水、油品等系統管道中,保護各種計量儀器、泵機、閥門、蔬水器等設備。
二、U型過濾器 特點
壓力損失小,流通面積大,抗污性強,排污方便,排污方便。
三、U型過濾器 主要性能規范
公稱壓力PN(MPa) |
工作溫度℃ |
濾網目數 |
適用介質 |
1.6 |
350 |
20~150 |
蒸汽、空氣、水、油、 |
2.5 |
350 |
四、U型過濾器 主要零部件材料
零件名稱 |
材料 |
閥體 |
碳鋼、不銹鋼 |
濾網蓋 |
碳鋼、不銹鋼 |
濾芯網 |
不銹鋼 |
墊片 |
柔性石墨 |
五、U型過濾器 連接尺寸
連接方式 |
公稱通徑DN |
外形尺寸 mm |
D |
D1 |
H |
法蘭 |
15 |
270 |
90 |
145 |
20 |
270 |
90 |
145 |
25 |
270 |
90 |
145 |
32 |
320 |
125 |
175 |
40 |
320 |
125 |
175 |
50 |
320 |
125 |
175 |
65 |
430 |
140 |
220 |
80 |
430 |
140 |
220 |
100 |
430 |
140 |
220 |
125 |
460 |
160 |
235 |
150 |
460 |
170 |
235 |
200 |
460 |
190 |
235 |
