川滬首頁 >> 產品展示 >> 過濾器 >> 美標Y型過濾器

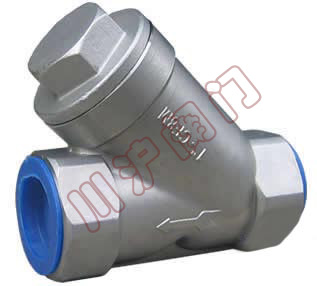

美標Y型過濾器

美標Y型過濾器 美標Y型過濾器

一、美標Y型過濾器 概述

管道過濾器是除去液體中含有固形物的小型設備，可保護壓縮機、泵和其它設備及儀表等正常工作和運轉，達到穩定工藝過程、保障安全的作用。另外對提高產品質量也有著十分重量的意義,Y型系列過濾適用于蒸汽，空氣、煤油、水、弱腐蝕性氣體、液體。
特點：通流快速，故壓力損失小，抗污性強，排渣方便。

二、美標Y型過濾器 標準

1、設計與制造符合MFG標準。
2、試驗與檢驗符合API598。
3、結構長度符合MFG標準。
4、法蘭尺寸符合ANSI B16.5技術要求。

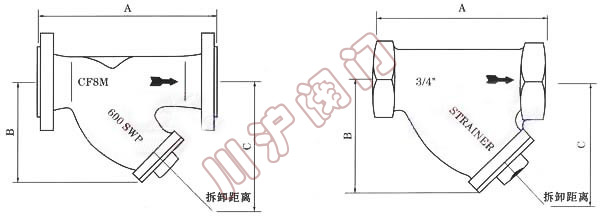

三、美標Y型過濾器 結構圖

美標Y型過濾器結構圖

四、美標Y型過濾器 主要性能規范

磅級 150Lb 300Lb 600
試驗壓力 殼體試驗 3.0MPa 6.5MPa 15MPa
適用溫度 -29～425℃
適用介質 水、油、天然氣

五、美標Y型過濾器 主要零部件材料表

零件名稱 材料
閥體 碳鋼、不銹鋼、黃銅
濾網蓋 碳鋼、不銹鋼、黃銅
濾芯網 不銹鋼
密封件材質 柔性石墨、聚四氟乙烯

六、美標Y型過濾器 主要連接尺寸

口徑 ANSI法蘭連接 螺紋連接 B C 濾網面積cm2
150LB 300LB 600LB
A A A A
1/2" 127 127 130 75 70 110 27
3/4" 145 150 150 80 80 130 43
1" 154 160 160 90 90 150 73
11/4" 180 180 200 110 130 235 135
11/2" 200 210 230 120 147 260 164
2" 230 240 250 140 180 320 251
21/2" 290 290 210 200 325 327
3" 310 310 205 330 361
4" 315 351 255 405 545
5" 410 401 315 510 843
6" 473 478 345 560 1117
8" 593 600 440 710 1909
10" 730 730 503 760 2010

注：12"-20"可與本公司商洽生產
