凸耳式襯膠蝶閥

凸耳式襯膠蝶閥 凸耳式襯膠蝶閥

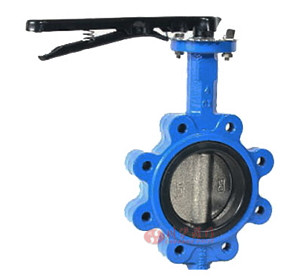

D33X凸耳式襯膠蝶閥 D333X蝸輪凸耳式襯膠蝶閥

一、凸耳式襯膠蝶閥 用途及特點

凸耳式襯膠蝶閥是一種中線軟密封蝶閥，閥體連接部分采用凸耳式設計，具有結構緊湊、安裝方便的特點，其中中線襯膠蝶閥是在過流部件閥體、蝶板上采用高分子材料襯里技術的一種蝶閥，基襯里材料把介質與閥體完全隔絕，防腐蝕性能優良，可適用于任何濃度的酸、堿、鹽及氧化劉、還原劑、有機溶劑等介質，是化工、石油、醫藥、食品、造紙、水電等系統的氣體液體、半流體的管路和容器上作截流和調節設備使用的理想產品。它可取代閘閥，截止閥和其他類型的切斷、調節閥門。

產品主要特點
1. 小型輕便，容易拆裝和維修，并可在任意安裝。
2. 結構簡單、緊湊，90°回轉啟閉迅速，啟閉力矩小。
3. 雙向承壓，達到完全密封，氣體試驗泄漏為零。
4. 可用于介質的截?cái)嗪驼{(diào)節流量，流量特性趨于直線，調節性能好。
5. 在管路中無沉積，抗沖刷能力強，適應較惡劣的工況環境。

結構特點
蝶閥的蝶板密封中心和閥桿的回轉中心重合， 閥門依靠一定的過盈量在閥座與蝶板密封面間造成密封比壓，保證閥門密封副的密封效果，閥座一般采用橡膠或聚四氟乙烯等彈性材料，多適用于壓力較低的蝶閥。 閥座形式有：帶靠背閥座、鑲嵌閥座、整體硫化閥座

二、凸耳式襯膠蝶閥 依據標準

設計制造標準
Design & Manufacture		 法蘭連接標準
Flange Connection		 結構長度標準
Face to Face Dimension		 試驗檢驗標準
Test & Inspection
GB/T 122238 GB/T 9113 GB/T 12221 GB/T 13927
API 609 ASME B16.5  ASME B16.47 API 609  ASME B16.10 API 598
EN 593 EN 1092 EN 558 EN 12266-1
ISO 10631 ISO 7005 ISO 5752 ISO 5208

三、凸耳式襯膠蝶閥 主要技術參數

名稱 性能參數
公稱通徑 2" ~48" DN50~1200
公稱壓力 150LB PN6~16
溫度范圍 -29°C ~200°C
連接方式 對夾式、凸耳式、法蘭式
適用介質 淡水、海水、空氣、食品、藥品、各種油類及腐蝕性介質等

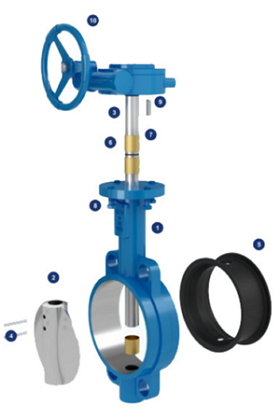

四、凸耳式襯膠蝶閥零部件材質

序號 零件名稱 材質
1 閥體 WCB/GGG40/C95800
2 蝶板 WCB/GGG40/C95800
3 閥軸 416 / 420 / 431 / 304
4 銷軸 416 / 420 / 431 / 304
5 閥座 EPDM / NBR/ VITON / PTFE
6 O形圈 EPDM / NBR/ VITON
7 軸套 Bronze/PTFE
8 螺釘 8.8/B7/B8
9 鍵 1045
10 蝸輪 組件

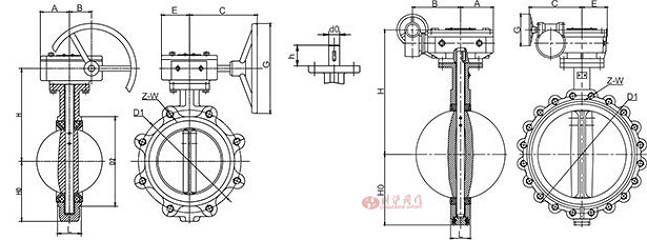

五、凸耳式襯膠蝶閥 外形尺寸

凸耳式襯膠蝶閥

D331X-16C DN50~DN600 連接尺寸

DN L 法蘭尺寸 外形尺寸 上法蘭尺寸 重量（Kg）
D1 D2 Z-W H0 H A B C E G ISO 5211 d0 h
50 43 125 102 4- M16 73 145 52 45 150 52 150 F05 13 32 8.5
65 46 145 122 8- M16 80 152 52 45 150 52 150 F05 13 32 9.4
80 46 160 138 8- M16 88 159 52 45 150 52 150 F05 13 32 9.5
100 52 180 158 8- M16 103 179 52 45 150 52 150 F07 16 32 12.4
125 56 210 188 8- M16 116 192 52 45 150 52 150 F07 19 32 15
150 56 240 212 8- M20 138 208 52 45 150 52 150 F07 19 32 17
200 60 295 268 12- M20 162 240 75 63 300 75 300 F10 22 32 28
250 68 355 320 12- M24 202 284 75 63 300 75 300 F10 29 32 36
300 78 410 378 12- M24 222 315 81 80 300 81 300 F10 32 32 57
350 78 470 438 16- M24 270 355 81 80 300 81 300 F12 32 32 77
400 102 525 490 16- M27 244 424 121 178 300 115 300 F14 38 60 138
450 114 585 550 20- M27 349 495 121 178 300 115 300 F14 43 60 152
500 127 650 610 20- M30 387 472 121 178 300 115 300 F14 46 60 220
600 154 770 725 20- M33 463 558 145 304 300 144 300 F16 54 70 327

以上數據為常規數據，法蘭尺寸按照EN1092-1。若有不同的需求，可根據需求訂制。
