川滬首頁 >> 產品展示 >> 蝶閥 >> 法蘭式硬密封美標蝶閥

法蘭式硬密封美標蝶閥

法蘭式硬密封美標蝶閥 法蘭式硬密封美標蝶閥
D343H法蘭式硬密封美標蝶閥 不銹鋼法蘭式硬密封美標蝶閥

一、法蘭式硬密封美標蝶閥 用途及特點

法蘭式硬密封美標蝶閥采用三偏心結構設計，也稱為三偏心硬密封蝶閥和美標蝶閥，三偏心金屬密封蝶閥系列是長壽命、節能型蝶閥，其結構采用三維偏心原理設計，閥座采用硬軟密封兼容的多層次結構或者全金屬密封結構，是一種能在較高溫度和較高壓力環境上使用的高性能蝶閥產品。
本產品被廣泛地應用到冶金、鋼鐵、電力、石油、化工、供熱、空氣、煤氣、可燃?xì)怏w、市政供水以及給排水等腐蝕性介質的管道上，作為截止或調節介質流量使用。三偏心蝶閥作為閥門新科技的結晶，揚各種閥門之長，避各種閥門之短，對夾、凸耳、法蘭、環接、對接焊、夾套等各種結構長度都可以對應。由于材料選擇余地很大，高低溫及各種酸、堿等腐蝕性介質也都能對應自如。特別是在大口徑方面，以其零泄漏的優勢，在關斷閥上，正在不斷地取代粗大的閘閥和球閥；同樣，其優異的調控機能在調控閥上也正在不斷地取代笨重的截止閥。

二、法蘭式硬密封美標蝶閥 三偏心原理

偏心1 閥軸位于閥座軸后面，使得密封能夠完全緊密環繞接觸整個閥座。
偏心2 閥軸中心線偏離管道和閥門中心線，這就免受閥門開啟和關閉的干擾。
偏心3 閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除摩擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。

三偏心原理

三、法蘭式硬密封美標蝶閥 主要技術參數

名稱 性能參數
公稱通徑 2" ~160" (DN50~4000)
公稱壓力 150LB ~ 600LB (PN10~100)
溫度范圍 -180°C ~700°C
連接方式 對夾式、凸耳式、法蘭式、對焊式
適用介質 淡水，海水，污水，空氣，蒸汽，食品，藥品，油品及各種油、酸，堿，鹽帶弱腐蝕性介質等

四、法蘭式硬密封美標蝶閥零部件材質

序號 零件名稱 碳鋼 不銹鋼 低溫鋼 高溫鋼
1 底蓋螺釘 8.8/B7 B8 B8/L7 B7/B8/B16
2 底蓋 A105 304 304/LF2 F11/304
3 墊片 304+石墨 304+石墨 304+石墨 304+石墨
4 卡環 1035 304 304 304
5 下軸套 SF-1 SF-1S/C95200 SF-1S/C95200 304+N
6 閥體 WCB CF8 LCB/LC1 WC6/C5
7 密封圈 304+石墨 304+石墨 304+石墨 304+石墨
8 壓板 A105 304 304/LF2 F11/304
9 壓板螺釘 8.8/B7 B8 B8/L7 B7/B8/B16
10 上軸套 SF-1 SF-1S/C95200 SF-1S/C95200 304+N
11 填料 柔性石墨 柔性石墨 柔性石墨 柔性石墨
12 壓蓋螺柱 8.8/B7 B8 B8/L7 B7/B8/B16
13 填料壓蓋 WCB CF8 CF8/LF2 F11/CF8
14 支架 WCB WCB/CF8 WCB/CF8 WCB/CF8
15 閥桿 410/420 304/17-4PH 410/17-4PH 304/XM-19
16 蝶板 WCB CF8 LCB/LC1 WC6/C5
17 銷軸 410/420 304/17-4PH 41017-4PH 304/XM-19

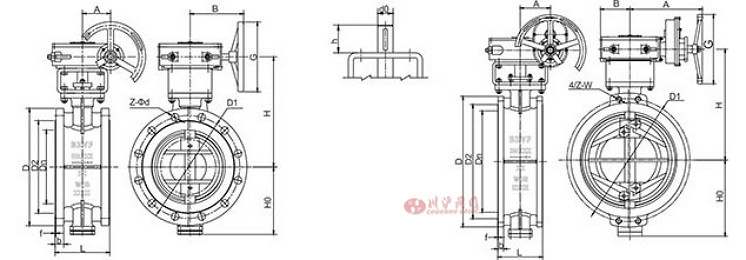

五、法蘭式硬密封美標蝶閥 外形尺寸

法蘭式硬密封美標蝶閥

D343H-150C 2"~60" 連接尺寸

DN L 法蘭尺寸 外形尺寸 上法蘭尺寸 重量（Kg）
D D1 D2 f b Z-Φd 4-W H0 H A B G ISO  5211 d0 h
2” 108 150 120.7 92 2 19 4-Φ19 --- 75 195 50 144 180 F07 16 35 16
2.5” 112 180 139.7 105 2 23 4-Φ19 --- 90 215 50 144 180 F07 16 35 17
3” 114 190 152.4 127 2 24 4-Φ19 --- 95 215 50 144 180 F07 16 35 19
4” 127 230 190.5 157 2 24 8-Φ19 --- 115 235 50 144 180 F07 18 40 21
5” 140 255 216 186 2 24 8-Φ22 --- 127.5 290 63 200 300 F10 22 45 35
6” 140 280 241.3 216 2 26 8-Φ22 --- 180 310 63 200 300 F10 25 50 45
8” 152 345 298.5 270 2 29 8-Φ22 --- 202 360 80 230 350 F12 30 60 60
10” 165 405 362 324 2 30 12-Φ25 --- 235 395 80 230 350 F12 35 70 75
12” 178 485 431.8 381 2 32 8-Φ25 4-7/8-9UNC 250 455 125 260 400 F14 40 80 144
14” 190 535 476.3 413 2 35 8-Φ29 4-1-8UNC 285 495 125 260 400 F14 45 90 172
16” 216 595 539.8 470 2 37 12-Φ29 4-1-8UNC 330 535 125 260 400 F16 50 100 272
18” 222 635 578 533 2 40 16-Φ32 --- 365 550 160 290 500 F25 55 110 241
20” 229 700 635 584 2 43 20-Φ32 --- 405 610 160 290 500 F25 60 120 350
24” 267 815 749.3 692 2 48 16-Φ35 4-11/4-8UN 445 685 200 418 600 F25 70 130 571
28” 292 925 863.6 800 2 72 24-Φ35 4-11/4-8UN 545 785 263 510 700 F30 90 160 808
32” 318 1060 977.6 914 2 81 24-Φ41 4-11/2-8UN 625 870 263 510 700 F30 100 170 1288
36” 330 1170 1085.8 1022 2 91 28-Φ41 4-11/2-8UN 685 965 263 510 700 F35 110 170 1519
40” 410 1290 1200.2 1124 2 91 32-Φ41 4-11/2-8UN 755 1040 333 550 800 F35 120 190 1787
48” 470 1510 1422.4 1359 2 108 40-Φ41 4-11/2-8UN 860 1180 333 550 800 F35 140 200 2510
56” 530 1745 1651 1575 2 124 44-Φ48 4-13/4-8UN 1020 1365 374 590 900 F40 160 220 3203
60” 530 1855 1759 1676 2 132 48-Φ48 4-13/4-8UN 1080 1465 374 590 900 F48 170 230 4955

D343H-300C 2"~56" 連接尺寸

DN L 法蘭尺寸 外形尺寸 上法蘭尺寸 重量（Kg）
D D1 D2 f b Z-Φd 4-W H0 H A B G ISO  5211 d0 h
2” 150 165 127 92 2 23 8-Φ19 --- 82.5 195 50 144 180 F07 16 35 19
2.5” 170 190 149.2 105 2 26 8-Φ22 --- 95 210 50 144 180 F07 16 35 20
3” 180 210 168.3 127 2 29 8-Φ22 --- 105 230 50 144 180 F07 18 40 23
4” 190 255 200 157 2 32 8-Φ22 --- 127.5 250 50 144 180 F07 18 40 26
5” 200 280 235 186 2 35 8-Φ22 --- 140 295 63 200 300 F10 22 45 43
6” 210 320 270 216 2 37 12-Φ22 --- 215 340 80 230 350 F12 30 60 64
8” 230 380 330.2 270 2 42 12-Φ25 --- 220 390 80 230 350 F12 35 70 74
10” 250 445 387.4 324 2 48 12-Φ29 4-1-8UNC 265 485 125 260 400 F14 40 80 119
12” 270 520 450.8 381 2 51 12-Φ32 4-11/8-8UN 290 490 125 260 400 F14 45 90 165
14” 290 585 514.4 413 2 54 16-Φ32 4-11/8-8UN 310 540 125 260 400 F16 50 100 259
16” 310 650 571.5 470 2 58 16-Φ35 4-11/4-8UN 340 620 160 290 500 F25 60 120 325
18” 330 710 628.6 533 2 61 20-Φ35 4-11/4-8UN 390 645 200 418 600 F25 70 130 366
20” 350 775 685.8 584 2 64 20-Φ35 4-11/4-8UN 415 670 200 418 600 F25 70 130 444
24” 390 915 812.8 692 2 70 20-Φ41 4-11/2-8UN 500 740 263 510 700 F30 90 160 661
28” 430 1035 939.8 800 2 86 24-Φ44 4-15/8-8UN 580 900 263 510 700 F30 110 170 1096
32” 470 1150 1054 914 2 99 24-Φ51 4-17/8-8UN 665 975 333 550 800 F35 130 200 1492
36” 510 1270 1168.4 1022 2 105 28-Φ54 4-2-8UN 690 1010 333 550 800 F35 140 200 2128
40” 550 1240 1155.7 1086 2 115 28-Φ44 4-15/8-8UN 755 1090 333 550 800 F40 150 200 2502
48” 630 1465 1371.6 1302 2 134 28-Φ51 4-17/8-8UN 950 1365 374 590 900 F40 170 220 3514
56” 710 1710 1600.2 1518 2 154.5 24-Φ60 4-21/4-8UN 1090 1475 374 590 900 F48 200 230 4484

以上為API609標準設計，法蘭尺寸按照ASME標準。若有不同的需求，可根據需求訂制。
