對夾式硬密封美標蝶閥

對夾式硬密封美標蝶閥 對夾式硬密封美標蝶閥
D373H對夾式硬密封美標蝶閥 D333H對夾式硬密封美標蝶閥

一、對夾式硬密封美標蝶閥 用途及特點

對夾式硬密封美標蝶閥采用三偏心結構設計，也稱為三偏心硬密封蝶閥和美標蝶閥，三偏心金屬密封蝶閥系列是長壽命、節能型蝶閥，其結構采用三維偏心原理設計，閥座采用硬軟密封兼容的多層次結構或者全金屬密封結構，是一種能在較高溫度和較高壓力環境上使用的高性能蝶閥產品。
本產品被廣泛地應用到冶金、鋼鐵、電力、石油、化工、供熱、空氣、煤氣、可燃?xì)怏w、市政供水以及給排水等腐蝕性介質的管道上，作為截止或調節介質流量使用。三偏心蝶閥作為閥門新科技的結晶，揚各種閥門之長，避各種閥門之短，對夾、凸耳、法蘭、環接、對接焊、夾套等各種結構長度都可以對應。由于材料選擇余地很大，高低溫及各種酸、堿等腐蝕性介質也都能對應自如。特別是在大口徑方面，以其零泄漏的優勢，在關斷閥上，正在不斷地取代粗大的閘閥和球閥；同樣，其優異的調控機能在調控閥上也正在不斷地取代笨重的截止閥。

二、對夾式硬密封美標蝶閥 三偏心原理

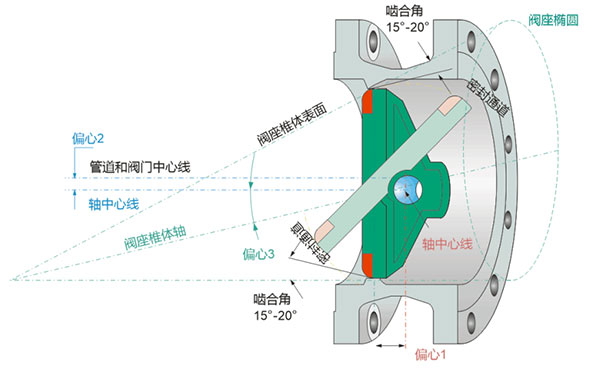

偏心1 閥軸位于閥座軸后面，使得密封能夠完全緊密環繞接觸整個閥座。
偏心2 閥軸中心線偏離管道和閥門中心線，這就免受閥門開啟和關閉的干擾。
偏心3 閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除摩擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。

三偏心原理

三、對夾式硬密封美標蝶閥 主要技術參數

名稱 性能參數
公稱通徑 2" ~160" (DN50~4000)
公稱壓力 150LB ~ 600LB (PN10~100)
溫度范圍 -180°C ~700°C
連接方式 對夾式、凸耳式、法蘭式、對焊式
適用介質 淡水，海水，污水，空氣，蒸汽，食品，藥品，油品及各種油、酸，堿，鹽帶弱腐蝕性介質等

四、對夾式硬密封美標蝶閥零部件材質

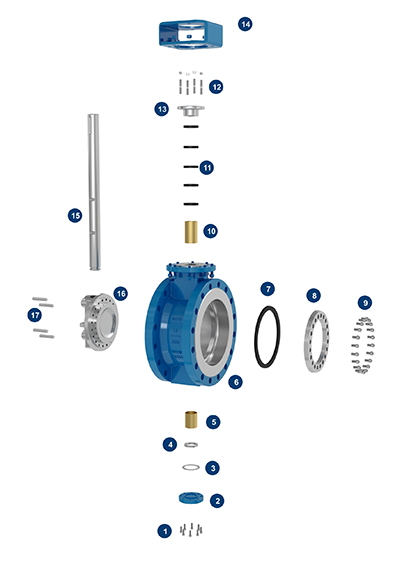

序號 零件名稱 碳鋼 不銹鋼 低溫鋼 高溫鋼
1 底蓋螺釘 8.8/B7 B8 B8/L7 B7/B8/B16
2 底蓋 A105 304 304/LF2 F11/304
3 墊片 304+石墨 304+石墨 304+石墨 304+石墨
4 卡環 1035 304 304 304
5 下軸套 SF-1 SF-1S/C95200 SF-1S/C95200 304+N
6 閥體 WCB CF8 LCB/LC1 WC6/C5
7 密封圈 304+石墨 304+石墨 304+石墨 304+石墨
8 壓板 A105 304 304/LF2 F11/304
9 壓板螺釘 8.8/B7 B8 B8/L7 B7/B8/B16
10 上軸套 SF-1 SF-1S/C95200 SF-1S/C95200 304+N
11 填料 柔性石墨 柔性石墨 柔性石墨 柔性石墨
12 壓蓋螺柱 8.8/B7 B8 B8/L7 B7/B8/B16
13 填料壓蓋 WCB CF8 CF8/LF2 F11/CF8
14 支架 WCB WCB/CF8 WCB/CF8 WCB/CF8
15 閥桿 410/420 304/17-4PH 410/17-4PH 304/XM-19
16 蝶板 WCB CF8 LCB/LC1 WC6/C5
17 銷軸 410/420 304/17-4PH 41017-4PH 304/XM-19

五、對夾式硬密封美標蝶閥 外形尺寸

對夾式硬密封美標蝶閥

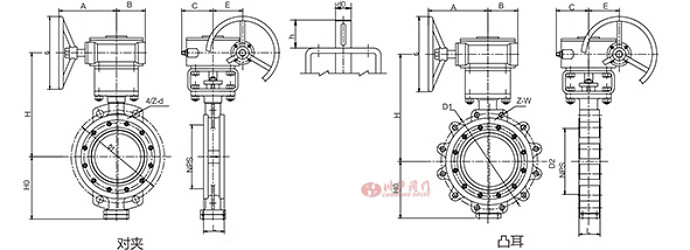

D373H-150C 2"~56" D333H-150C 2"~56" 連接尺寸

NPS L 法蘭尺寸 外形尺寸 上法蘭尺寸 重量（Kg）
D1 Z-Φd Z-W D0 H A B C E G ISO 5211 d0 h 對夾 凸耳
2” 43 120.7 4-Φ19 4-5/8-11UNC 65 195 144 56 56 50 180 F07 16 35 5 6
2.5” 46 139.7 4-Φ19 4-5/8-11UNC 75 210 144 56 56 50 180 F07 16 35 8 9
3” 48 152.4 4-Φ19 4-5/8-11UNC 105 215 144 56 56 50 180 F07 16 35 10 11
4” 54 190.5 8-Φ19 8-5/8-11UNC 120 235 144 56 56 50 180 F07 18 40 13 15
5” 57 216 8-Φ22 8-3/4-10UNC 130 285 200 75 96 63 300 F10 22 45 23 25
6” 57 241.3 8-Φ22 8-3/4-10UNC 170 300 200 75 96 63 300 F10 25 50 25 30
8” 64 298.5 8-Φ22 8-3/4-10UNC 200 340 230 90 120 80 350 F12 30 60 33 38
10” 71 362 12-Φ25 12-7/8-9UNC 240 380 230 90 120 80 350 F12 35 70 50 66
12” 81 431.8 12-Φ25 12-7/8-9UNC 285 425 260 152 165 125 400 F14 40 80 67 90
14” 92 476.3 12-1-8UNC 12-1-8UNC 320 505 260 152 165 125 400 F14 45 90 130 140
16” 102 539.8 16-1-8UNC 16-1-8UNC 360 510 260 152 165 125 400 F16 50 100 140 170
18” 114 578 16-11/8-8UN 16-11/8-8UN 385 565 260 152 165 125 400 F16 50 100 188 225
20” 127 635 20-11/8-8UN 20-11/8-8UN 410 590 290 180 198 160 500 F25 55 110 270 287
24” 154 749.3 20-11/4-8UN 20-11/4-8UN 454 685 418 200 215 200 600 F25 70 130 310 390
28” 165 863.6 28-11/4-8UN 28-11/4-8UN 545 755 418 200 215 200 600 F30 80 130 430 508
32” 190 977.6 28-11/2-8UN 28-11/2-8UN 575 825 510 235 270 263 700 F30 90 160 535 632
36” 203 1085.8 32-11/2-8UN 32-11/2-8UN 655 960 510 235 270 263 700 F30 100 170 708 836
40” 216 1200.2 36-11/2-8UN 36-11/2-8UN 725 1015 510 235 270 263 700 F35 110 170 1090 1286
48” 254 1422.4 44-11/2-8UN 44-11/2-8UN 860 1150 550 275 335 333 800 F35 130 200 1455 1717
56” 279 1651 48-13/4-8UN 48-13/4-8UN 995 1345 550 275 335 333 800 F40 150 200 1750 2065

D373H-300C 2"~56" D333H-300C 2"~56" 連接尺寸

NPS L 法蘭尺寸 外形尺寸 上法蘭尺寸 重量（Kg）
D1 Z-Φd Z-W D0 H A B C E G ISO 5211 d0 h 對夾  凸耳
2” 43 127 8-Φ19 8-5/8-11UNC 65 195 144 56 56 50 180 F07 16 35 9 10
2.5” 46 149.2 8-Φ22 8-3/4-10UNC 75 210 144 56 56 50 180 F07 16 35 11 15
3” 48 168.3 8-Φ22 8-3/4-10UNC 105 215 144 56 56 50 180 F07 18 40 14 18
4” 54 200 8-Φ22 8-3/4-10UNC 120 235 144 56 56 50 180 F07 18 40 17 22
5” 59 235 8-Φ22 8-3/4-10UNC 130 285 200 75 96 63 300 F10 22 45 28 38
6” 59 270 12-Φ22 12-3/4-10UNC 190 315 230 90 120 80 350 F12 30 60 30 42
8” 73 330.2 12-Φ25 12-7/8-9UNC 220 370 230 90 120 80 350 F12 35 70 44 67
10” 83 387.4 16-1-8UNC 16-1-8UNC 270 415 260 152 165 125 400 F14 40 80 70 93
12” 92 450.8 16-11/8-8UN 16-11/8-UN 310 470 260 152 165 125 400 F14 45 90 115 160
14” 117 514.4 20-11/8-8UN 20-11/8-8UN 330 525 260 152 165 125 400 F16 50 100 208 285
16” 133 571.5 20-11/4-8UN 20-11/4-8UN 385 585 290 180 198 160 500 F25 60 120 305 272
18” 149 628.6 24-11/4-8UN 24-11/4-8UN 410 620 418 200 215 200 600 F25 70 130 341 360
20” 159 685.8 24-11/4-8UN 24-11/4-8UN 425 692 418 200 215 200 600 F25 70 130 432 460
24” 181 812.8 24-11/2-8UN 24-11/2-8UN 480 815 510 235 270 263 700 F30 90 160 465 624
28” 229 939.8 28-15/8-8UN 28-15/8-8UN 570 860 510 235 270 263 700 F30 110 170 679 812
32” 241 1054 28-17/8-8UN 28-17/8-8UN 660 965 550 275 335 333 800 F35 130 200 817 1010
36” 241 1168.4 32-2-8UN 32-2-8UN 725 1025 550 275 335 333 800 F35 140 200 1133 1337
40” 300 1155.7 32-15/8-8UN 32-15/8-8UN 770 1075 550 275 335 333 800 F40 150 200 1744 2058
48” 350 1371.6 32-17/8-8UN 32-17/8-8UN 920 1295 590 320 360 374 900 F40 170 220 2328 2747

以上為API609標準設計，法蘭尺寸按照ASME標準。若有不同的需求，可根據需求訂制。
