四氟密封法蘭蝶閥

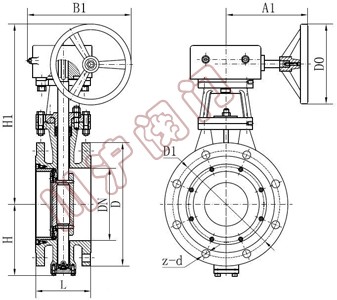

四氟密封法蘭蝶閥 四氟密封法蘭蝶閥,結構圖
四氟密封法蘭蝶閥 四氟密封法蘭蝶閥 結構圖

一、四氟密封法蘭蝶閥 主要用途

該產品由四氟密封蝶閥和不銹鋼閥板、閥桿構成。適用于溫度≤250℃，弱腐蝕或潔凈度有一定要求工況，在食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

二、四氟密封法蘭蝶閥 主要特點

1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。

三、四氟密封法蘭蝶閥 采用標準

設計標準 :GB/T12238-1989
法蘭連接尺寸:GB/T9113.1-2000；GB/T9113.2-2000；GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999

四、四氟密封法蘭蝶閥 主要技術參數

公稱通徑 DN（mm） 50～2000 50～500
公稱壓力 PN（MPa） 0.6 1.0 1.6 2.5 4.0
試驗壓力 強度試驗 0.9 1.5 2.4 3.75 6.0
密封試驗 0.66 1.1 1.76 2.75 4.4
氣密封試驗 0.6 0.6 0.6 0.6 0.6
適用溫度 PTFE密封:-29℃～180℃ PPL密封-40℃～1500℃
適用介質 空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等
驅動形式 蝸桿蝸輪傳動、氣傳動、電傳動

五、四氟密封法蘭蝶閥 主要零件材質

零件名稱 材料
閥體 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈 聚四氟乙烯PTFE/PPL
閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料 柔性石墨

六、四氟密封法蘭蝶閥 偏心特點及原理

1、偏離管道中心
2、偏離密封面中心
3、傾斜的錐形
當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠?qū)崿F(xiàn)自鎖，防止蝶板過位。		 D373H彈性硬密封對夾蝶閥 偏心特點及原理

七、四氟密封法蘭蝶閥 外型連接尺寸

PN0.6MPa～PN1.0MPa連接尺寸

公稱通徑 長度
標準值		 外形尺寸
（參考值）		 連接尺寸
(標準值)		 重量
(kg)
L H H1 A1 B1 PN0.6MPa PN1.0MPa
毫米 英寸 短 長 D D1 Z-d D D1 Z-d
50 2 108 150 112 350 180 200 140 110 4-14 165 125 4-18 17
65 21/2 112 170 115 370 180 200 160 130 4-14 185 145 4-18 20
80 3 114 180 120 380 180 200 190 150 4-18 200 160 8-18 23
100 4 127 190 138 420 180 200 210 170 4-18 220 180 8-18 25
125 5 140 200 164 460 180 200 240 200 8-18 250 210 8-18 40
150 6 140 210 175 555 270 280 265 225 8-18 285 240 8-22 47
200 8 152 230 208 605 270 280 320 280 8-18 340 295 8-22 60
250 10 165 250 243 680 270 280 375 335 12-18 395 350 12-22 95
300 12 178 270 283 800 380 420 400 395 12-22 445 400 12-22 124
350 14 190 290 310 835 380 420 490 445 12-22 505 460 16-22 181
400 16 216 310 340 915 450 470 540 495 16-22 565 515 16-26 260
450 18 222 330 380 960 480 490 595 550 16-22 615 565 20-26 338
500 20 229 350 410 1020 480 490 645 600 20-22 670 620 20-26 360
600 24 267 390 470 1225 480 490 755 705 20-26 780 725 20-30 540
700 28 292 430 550 1355 640 660 860 810 24-26 895 840 24-30 580
800 32 318 470 640 1470 640 660 975 920 24-30 1015 950 24-33 845
900 36 330 510 710 1545 750 860 1075 1020 24-30 1115 1050 28-33 1050
1000 40 410 550 770 1795 850 900 1175 1120 28-30 1230 1160 28-36 1500
1200 48 470 630 890 1965 850 900 1405 1340 32-33 1455 1380 32-39 2000

PN1.6MPa～PN2.5MPa連接尺寸

公稱通徑 長度
標準值		 外形尺寸
（參考值）		 連接尺寸
(標準值)		 重量
(kg)
L H H1 A1 B1 PN1.6MPa PN2.5MPa
毫米 英寸 短 長 D D1 Z-d D D1 Z-d
50 2 108 150 112 350 180 200 165 125 4-18 165 125 4-18 19
65 21/2 112 170 115 370 180 200 185 145 4-18 185 145 8-18 22
80 3 114 180 120 380 180 200 200 160 8-18 200 160 8-18 25
100 4 127 190 138 420 180 200 220 180 8-18 235 190 8-22 28
125 5 140 200 164 460 180 200 250 210 8-18 270 220 8-26 43
150 6 140 210 175 555 270 280 285 240 8-22 300 250 8-26 50
200 8 152 230 208 605 270 280 340 295 12-22 360 310 12-26 64
250 10 165 250 243 680 270 280 405 355 12-26 425 370 12-30 99
300 12 178 270 283 800 380 420 460 410 12-26 485 430 16-30 130
350 14 190 290 310 835 380 420 520 470 16-26 555 490 16-33 188
400 16 216 310 340 915 450 470 580 525 16-30 620 550 16-36 270
450 18 222 330 380 960 450 470 640 585 20-30 670 600 20-36 350
500 20 229 350 410 1020 480 490 715 650 20-33 730 660 20-36 375
600 24 267 390 470 1225 640 660 840 770 20-36 845 770 20-39 560
700 28 292 430 550 1355 640 660 910 840 24-36 960 875 24-42 610
800 32 318 470 640 1470 640 660 1025 950 24-39 1085 990 24-48 880
900 36 330 510 710 1545 650 860 1125 1050 28-39 1185 1090 28-48 1100
1000 40 410 550 770 1795 650 900 1255 1170 28-42 1320 1210 28-56 1600
1200 48 470 630 890 1965 650 900 1485 1390 32-48 1530 1420 32-56 2150

用戶注意:表中H1、H2、H3尺寸均可根據用戶需要加長（長桿蝶閥），若需特殊材料定貨時提出。注：Dt-代表彈性密封結構

PN4.0MPa連接尺寸

公稱通徑 結構長度（標準值） 外形尺寸（參考值） 連接尺寸(標準值)
L H H1 A1 B1 PN4.0MPa
毫米 英寸 短 長 D D1 Z-d
50 2 108 150 112 350 180 200 165 125 4-18
65 21/2 112 170 115 370 180 200 185 145 8-18
80 3 114 180 120 380 180 200 200 160 8-18
100 4 127 190 138 420 180 200 235 190 8-22
125 5 140 200 164 460 180 200 270 220 8-26
150 6 140 210 175 555 270 280 300 250 8-26
200 8 152 230 208 605 270 280 375 320 12-30
250 10 165 250 243 680 270 280 450 385 12-33
300 12 178 270 283 800 380 420 515 450 16-33
350 14 190 290 310 830 380 420 580 510 16-36
400 16 216 310 340 915 450 470 660 585 16-39
450 18 222 330 380 960 480 490 685 610 20-39
500 20 229 350 410 1020 480 490 755 670 20-42

注：法蘭標準：GB/T9113.1-2000 GB/T9113.2-2000 GB/T911.5.1-2000 GB/T9115.2-2000 用戶注意:表中H1、H2、H3尺寸均可根據用戶需要加長（長桿蝶閥），若需特殊材料定貨時提出。
