川滬首頁 >> 產品展示 >> 蝶閥 >> 三偏心多層次硬密封蝶閥

三偏心多層次硬密封蝶閥|金屬硬密封對夾蝶閥

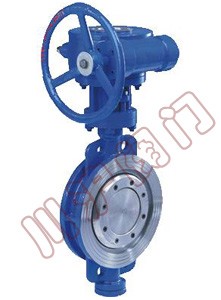

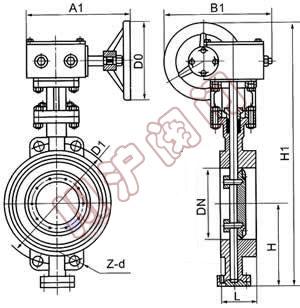

三偏心多層次硬密封蝶閥 三偏心多層次硬密封蝶閥,結構圖
三偏心多層次硬密封蝶閥 三偏心多層次硬密封蝶閥 結構圖

一、三偏心多層次硬密封蝶閥 產品概述

三偏心多層次硬密封蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。

二、三偏心多層次硬密封蝶閥 產品特點

由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。

三、三偏心多層次硬密封蝶閥 采用標準

設計標準 :GB/T12238-1989；JB/T8527-1997
法蘭連接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999

四、三偏心多層次硬密封蝶閥 主要技術參數

公稱通徑 DN（mm） 50～2000 50～500
公稱壓力 PN（MPa） 0.6 1.0 1.6 2.5 4.0
試驗壓力 強度試驗 0.9 1.5 2.4 3.75 6.0
密封試驗 0.66 1.1 1.76 2.75 4.4
氣密封試驗 0.6 0.6 0.6 0.6 0.6
適用溫度 碳鋼:-29℃～425℃ 不銹鋼-40℃～600℃
適用介質 空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等
驅動形式 蝸桿蝸輪傳動、氣傳動、電傳動

五、三偏心多層次硬密封蝶閥 主要零件材質

零件名稱 材料
閥體 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈 不銹鋼、聚內脂、抗磨材料
閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料 柔性石墨

六、三偏心多層次硬密封蝶閥 偏心特點及原理

1、偏離管道中心
2、偏離密封面中心
3、傾斜的錐形
當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠?qū)崿F(xiàn)自鎖，防止蝶板過位。		 D373H彈性硬密封對夾蝶閥 偏心特點及原理

七、三偏心多層次硬密封蝶閥 外型尺寸

PN0.6MPa～PN1.0MPa連接尺寸

公稱通徑 結構長度
標準值		 外形尺寸（參考值) 連接尺寸(標準值) 重量
(kg)
H H1 A1 B1 PN0.6MPa PN1.0MPa
毫米 英寸 L D1 Z-d D1 Z-d
50 2 43 112 350 180 200 110 4-14 125 4-18 11
65 2-1/2 46 115 370 180 200 130 4-14 145 4-18 12
80 3 49 120 380 180 200 150 4-18 160 8-18 14
100 4 56 138 420 180 200 170 4-18 180 8-18 16
125 5 64 164 460 180 200 200 8-18 210 8-18 26
150 6 70 175 555 270 280 225 8-18 240 8-22 28
200 8 71 208 605 270 280 280 8-18 295 8-22 44
250 10 76 243 680 270 280 335 12-18 350 12-22 68
300 12 83 283 800 380 420 395 12-22 400 12-22 85
350 14 92 310 835 380 420 445 12-22 460 16-22 121
400 16 102 340 915 450 470 495 16-22 515 16-22 140
450 18 114 380 960 480 490 550 16-22 565 20-26 190
500 20 127 410 1020 480 490 600 20-22 620 20-26 260
600 24 154 470 1225 480 490 705 20-26 725 20-30 380
700 28 165 550 1355 640 660 810 24-26 840 24-30 450
800 32 190 640 1470 640 660 920 24-30 950 24-33 650
900 36 203 710 1545 750 860 1020 24-30 1050 28-33 830
1000 40 216 770 1795 850 900 1120 28-30 1160 28-36 1050
1200 48 254 890 1965 850 900 1340 32-33 1380 32-39 1400

PN1.6MPa～PN2.5MPa連接尺寸

公稱通徑 結構長度
標準值		 外形尺寸（參考值） 連接尺寸(標準值) 重量
(kg)
H H1 A1 B1 PN1.6MPa PN2.5MPa
毫米 英寸 L D1 Z-d D1 Z-d
50 2 43 112 350 180 200 125 4-14 125 4-18 11
65 2-1/2 46 115 370 180 200 145 4-14 145 8-18 12
80 3 49 120 380 180 200 160 8-18 160 8-18 15
100 4 56 138 420 180 200 180 8-18 190 8-22 17
125 5 64 164 460 180 200 210 8-18 220 8-26 27
150 6 70 175 555 270 280 240 8-22 250 8-26 29
200 8 71 208 605 270 280 295 12-22 310 12-26 45
250 10 76 243 680 270 280 355 12-26 370 12-30 69
300 12 83 283 825 380 420 410 12-26 430 16-30 86
350 14 92 310 900 380 420 470 16-26 490 16-33 122
400 16 102 340 980 450 470 525 16-30 550 16-36 141
450 18 114 380 1030 480 490 585 20-30 600 20-36 191
500 20 127 410 1105 480 490 650 20-33 660 20-36 260
600 24 154 470 1310 480 490 770 20-36 770 20-39 380
700 28 165 550 1435 640 660 840 24-36 875 24-42 450
800 32 190 640 1605 640 660 950 24-39 990 24-48 650
900 36 203 710 1745 750 860 1050 28-39 1090 28-48 830
1000 40 216 770 1885 850 900 1170 28-42 1210 28-56 1050
1200 48 254 890 2105 850 900 1390 32-48 1420 32-56 1400

用戶注意:表中H1、H2、H3尺寸均可根據用戶需要加長（長桿蝶閥），若需特殊材料定貨時提出。

PN40MPa連接尺寸

公稱通徑 結構長度
標準值		 外形尺寸（參考值） 連接尺寸
標準值
H H1 A1 B1 PN40MPa
毫米 英寸 L D1 Z-d
50 2 43 112 350 180 200 125 4-14
65 2-1/2 46 115 370 270 280 145 8-18
80 3 49 120 380 270 280 160 8-18
100 4 56 138 420 270 280 190 8-22
125 5 64 164 460 380 420 220 8-26
150 6 70 175 555 380 420 250 8-26
200 8 71 208 605 450 470 320 12-30
250 10 76 243 680 450 470 385 12-33
300 12 83 283 825 450 470 450 16-33
350 14 92 310 900 480 490 510 16-36
400 16 102 340 980 480 490 585 16-39
450 18 114 380 1030 640 660 610 20-39
500 20 127 410 1105 640 660 670 20-42

注：法蘭標準：GB/T9113.1-2000 GB/T9113.2-2000 GB/T911.5.1-2000 GB/T9115.2-2000 用戶注意:表中H1、H2、H3尺寸均可根據用戶需要加長（長桿蝶閥），若需特殊材料定貨時提出。
