川滬首頁 >> 產品展示 >> 蝶閥 >> 對夾式硬密封蝶閥

對夾式硬密封蝶閥|金屬硬密封對夾蝶閥

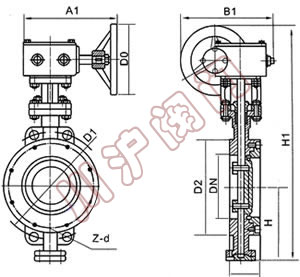

對夾式硬密封蝶閥 對夾式硬密封蝶閥,結構圖
對夾式硬密封蝶閥 對夾式硬密封蝶閥 結構圖

一、對夾式硬密封蝶閥 概述

對夾式硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。

二、對夾式硬密封蝶閥 特點

1、對夾式硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、對夾式硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

三、對夾式硬密封蝶閥 采用標準

設計標準：GB/T12238-1989
法蘭連接尺寸：GB/T9113.1-2000；GB/T9113.2-2000；GB/T9115.1-2000；GB/T9115.2-2000
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992；JB/T9092-1999

四、對夾式硬密封蝶閥 主要技術參數

公稱通徑 DN（mm） 50～1200
公稱壓力 PN（MPa） 0.6 1.0 1.6 2.5 4.0
試驗壓力 強度試驗 0.9 1.5 2.4 3.75 6.0
密封試驗 0.66 1.1 1.76 2.75 4.4
氣密封試驗 0.6 0.6 0.6 0.6 0.6
適用介質 水、蒸氣、油品、酸類腐蝕性等。
驅動方式 手動、蝸輪傳動、氣動、電動
適用溫度 碳鋼 :-29℃～600℃ 不銹鋼-40℃～600℃

五、對夾式硬密封蝶閥 主要零件材質

零件名稱 材料
閥體 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈 不銹鋼、聚內脂、抗磨材料
閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料 柔性石墨

六、對夾式硬密封蝶閥 偏心特點及原理

1、偏離管道中心
2、偏離密封面中心
3、傾斜的錐形
當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠?qū)崿F(xiàn)自鎖，防止蝶板過位。		 D373H彈性硬密封對夾蝶閥 偏心特點及原理

七、對夾式硬密封蝶閥 外型尺寸

對夾式硬密封蝶閥連接尺寸(PN0.6MPa～PN1.0MPa)

公稱通徑 結構長度
標準值		 外形尺寸（參考值) 連接尺寸(標準值) 重量
(kg)
H H1 A1 B1 PN0.6MPa PN1.0MPa
毫米 英寸 L D1 Z-d D1 Z-d
50 2 43 112 350 180 200 110 4-14 125 4-18 11
65 21/2 46 115 370 180 200 130 4-14 145 4-18 12
80 3 49 120 380 180 200 150 4-18 160 8-18 14
100 4 56 138 420 180 200 170 4-18 180 8-18 16
125 5 64 164 460 180 200 200 8-18 210 8-18 26
150 6 70 175 555 270 280 225 8-18 240 8-22 28
200 8 71 208 605 270 280 280 8-18 295 8-22 44
250 10 76 243 680 270 280 335 12-18 350 12-22 68
300 12 83 283 800 380 420 395 12-22 400 12-22 85
350 14 92 310 835 380 420 445 12-22 460 16-22 121
400 16 102 340 915 450 470 495 16-22 515 16-22 140
450 18 114 380 960 480 490 550 16-22 565 20-26 190
500 20 127 410 1020 480 490 600 20-22 620 20-26 260
600 24 154 470 1225 480 490 705 20-26 725 20-30 380
700 28 165 550 1355 640 660 810 24-26 840 24-30 450
800 32 190 640 1470 640 660 920 24-30 950 24-33 650
900 36 203 710 1545 750 860 1020 24-30 1050 28-33 830
1000 40 216 770 1795 850 900 1120 28-30 1160 28-36 1050
1200 48 254 890 1965 850 900 1340 32-33 1380 32-39 1400

對夾式硬密封蝶閥連接尺寸(PN1.6MPa～PN2.5MPa)

公稱通徑 結構長度
標準值		 外形尺寸（參考值） 連接尺寸(標準值) 重量
(kg)
H H1 A1 B1 PN1.6MPa PN2.5MPa
毫米 英寸 L D1 Z-d D1 Z-d
50 2 43 112 350 180 200 125 4-14 125 4-18 11
65 21/2 46 115 370 180 200 145 4-14 145 8-18 12
80 3 49 120 380 180 200 160 8-18 160 8-18 15
100 4 56 138 420 180 200 180 8-18 190 8-22 17
125 5 64 164 460 180 200 210 8-18 220 8-26 27
150 6 70 175 555 270 280 240 8-22 250 8-26 29
200 8 71 208 605 270 280 295 12-22 310 12-26 45
250 10 76 243 680 270 280 355 12-26 370 12-30 69
300 12 83 283 825 380 420 410 12-26 430 16-30 86
350 14 92 310 900 380 420 470 16-26 490 16-33 122
400 16 102 340 980 450 470 525 16-30 550 16-36 141
450 18 114 380 1030 480 490 585 20-30 600 20-36 191
500 20 127 410 1105 480 490 650 20-33 660 20-36 260
600 24 154 470 1310 480 490 770 20-36 770 20-39 380
700 28 165 550 1435 640 660 840 24-36 875 24-42 450
800 32 190 640 1605 640 660 950 24-39 990 24-48 650
900 36 203 710 1745 750 860 1050 28-39 1090 28-48 830
1000 40 216 770 1885 850 900 1170 28-42 1210 28-56 1050
1200 48 254 890 2105 850 900 1390 32-48 1420 32-56 1400

用戶注意:表中H1、H2、H3尺寸均可根據用戶需要加長（長桿蝶閥），若需特殊材料定貨時提出。

對夾式硬密封蝶閥連接尺寸(PN4.0MPa)

公稱通徑 結構長度
標準值		 外形尺寸（參考值） 連接尺寸
標準值
H H1 A1 B1 PN40MPa
毫米 英寸 L D1 Z-d
50 2 43 112 350 180 200 125 4-14
65 21/2 46 115 370 270 280 145 8-18
80 3 49 120 380 270 280 160 8-18
100 4 56 138 420 270 280 190 8-22
125 5 64 164 460 380 420 220 8-26
150 6 70 175 555 380 420 250 8-26
200 8 71 208 605 450 470 320 12-30
250 10 76 243 680 450 470 385 12-33
300 12 83 283 825 450 470 450 16-33
350 14 92 310 900 480 490 510 16-36
400 16 102 340 980 480 490 585 16-39
450 18 114 380 1030 640 660 610 20-39
500 20 127 410 1105 640 660 670 20-42

注：法蘭標準：GB/T9113.1-2000 GB/T9113.2-2000 GB/T911.5.1-2000 GB/T9115.2-2000 用戶注意:表中H1、H2、H3尺寸均可根據用戶需要加長（長桿蝶閥），若需特殊材料定貨時提出。
