川滬首頁 >> 產品展示 >> 蝶閥 >> 襯膠法蘭蝶閥

襯膠法蘭蝶閥

D341J襯膠法蘭蝶閥 D341X半襯膠法蘭蝶閥
D341J襯膠法蘭蝶閥 D341X半襯膠法蘭蝶閥

一、襯膠法蘭蝶閥 用途及特點

襯膠法蘭蝶閥閥體材質可選用球墨鑄鐵、碳鋼、304不銹鋼、316不銹鋼等，用EPDM、PTFE等材質作為橡膠襯套、閥板也襯上橡膠后，閥體和介質徹底隔離，即使有腐蝕性的介質也難以對閥體進行腐蝕，使得閥門在耐用性、適用范圍上有了大大的提升,襯膠法蘭蝶閥可用在純水、污水、脫硫脫硝場合使用。其主要特點為:
1、雙向密封性能優良，扭矩值小，零件加工性能優越；
2、流量特性趨于直線，調節性能好；
3、法蘭連接安裝便捷，立式、臥式安裝均可；
4、密封副材料的多樣性，供用客戶選擇；
5、閥門可用于管端作放空閥用，性能可靠；
6、閥座密封圈與閥體有機地結合為一體，使閥門具有較長的壽命；
7、抗沖刷性能好，適應較惡劣工況環境，可用于介質截斷和調節。

二、襯膠法蘭蝶閥 采用標準

設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;JB/T79-2015
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999

三、襯膠法蘭蝶閥 主要技術參數

公稱通徑 DN（mm） 50～2000
公稱壓力 PN（MPa） 0.6 1.0 1.6
試驗壓力 強度試驗 0.9 1.5 2.4
密封試驗 0.66 1.1 1.76
氣密封試驗 0.6 0.6 0.6
適用介質 空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式 手動、蝸桿蝸輪傳動、氣傳動、電傳動。
零件名稱 材料
閥體 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板 鑄鋼、不銹鋼及特殊材料
密封圈 各種橡膠、聚四氟
閥桿 2Cr13、不銹鋼
填料 O型圈、柔性石墨O

四、襯膠法蘭蝶閥密封材料選用和適用溫度

材料品種 氯丁橡膠 丁晴橡膠 乙丙橡膠 聚四氟乙烯 硅橡膠 氟橡膠 天然橡膠 尼龍
英語簡稱 CR NBR EPDM PTFE SI VITON NR PA
型號代號 X或J XA或JA XB或JB F或XC、JC XD或JD XE或JE X1 N
耐高溫度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃ 85℃ 93℃
耐低溫度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃ -20℃ -73℃
適用工作溫度 0~+80℃ -20~+82℃
 -40~+125℃ -30~+150℃ -70~+150℃ -23~+150℃ -20~+85℃ -30~+93℃

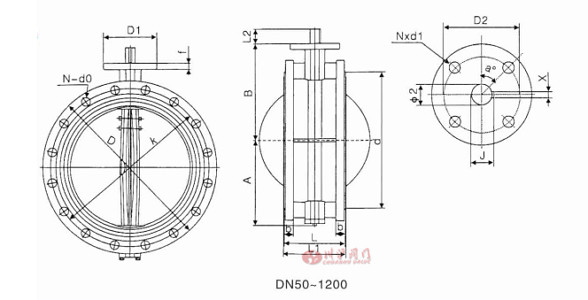

五、襯膠法蘭蝶閥 外形尺寸

D71F橡膠密封對夾蝶閥

D341
 X - 6 Z Q C P R系列連接尺寸
10
J 16

DN A B B f D K
(PN1.0)		 K
(PN1.6)		 D F N*d0
(PN1.0)		 N*d0
(PN1.6)		 L L1 D1 D2 N*d1 a J X L2 O2
50 83 120 19 3 165 125 125 99 13 4x19 4x 19 108 111 65 50 4-7 45 13.8 3 32 12.6
65 93 130 19 3 185 145 145 118 13 4x 19 4x 19 112 115 65 50 4-7 45 13.8 3 32 12.6
80 100 145 19 3 200 160 160 132 13 8x19 8x 19 114 117 65 50 4-7 45 13.8 3 32 12.6
100 114 155 19 3 220 180 180 156 13 8x19 8x 19 127 130 90 70 4-10 45 17.77 5 32 15.77
125 125 170 19 3 250 210 210 184 13 8x19 8x 19 140 143 90 70 4-10 45 20.92 5 32 18.92
150 143 190 19 3 285 240 240 211 13 8x23 8x23 140 143 90 70 4-10 45 20.92 5 32 18.92
200 170 205 20 3 340 295 295 266 13 8x23 12x23 152 155 125 102 1-12 45 24.1 5 45 22.1
250 198 235 22 3 395 350 355 319 13 12x23 12x28 165 168 125 102 4-12 45 31.5 8 45 28.45
300 223 280 24.5 4 445 400 410 370 20 12x23 12x28 178 182 125 102 4-12 45 34.6 8 45 31.6
350 270 310 24.5 4 505 460 470 429 20 16x23 16x28 190 194 150 125 4-14 45 34.6 8 45 31.6
400 300 340 24.5 4 565 515 525 480 20 16x28 16x31 216 221 175 140 4-18 45 36.15 10 51 33.15
450 340 375 25.5 4 615 565 585 530 20 20x28 20x31 222 227 175 140 4-18 45 40.95 10 51 38
500 355 430 26.5 4 670 620 650 582 22 20x28 20x34 229 234 175 140 4-18 45 44.12 10 57 41.15
600 410 500 30 5 780 725 770 682 22 20x31 20x37 267 272 210 165 4-22 45 51.62 16 70 50.65
700 478 560 32.5 5 895 840 840 794 30 24x31 24x37 292 299 300 254 8-18 22.5 71.35 18 66 63.36
800 529 620 35 5 1015 950 950 901 30 24x34 24x41 318 325 300 254 8-18 22.5 71.35 18 66 63.36
900 584 665 37.5 5 1115 1050 1050 1001 34 28x34 28x41 330 337 300 254 8-18 22.5 84 20 118 75
1000 657 735 40 5 1235 1160 1170 1112 34 28x37 28x44 410 417 300 254 8-18 22.5 95 22 142 85
1200 799 917 45 5 1455 1380 1380 1328 34 32x40 32x50 470 478 350 298 8-22 22.5 117 28 150 105
1400 919 1040 46 5 1675 1590 1590 1530 40 36x44 36x50 530 538 415 356 8-33 22.5 134 32 200 120
1500 965 1050 47.5 5 1785 1700 1710 1630 40 36x44 36x57 570 580 415 356 8-32 22.5 156 36 200 140
1600 1045 1150 49 5 1915 1820 1820 1700 50 40x50 40x57 600 610 415 356 8-32 22.5 156 36 200 140
1800 1280 1290 52 5 2115 2020 2020 1914 55 44x50 44x57 670 682 475 406 8-40 22.5 178 40 280 160
2000 1350 1323 55 5 2325 2230 2230 2130 55 48x50 48x62 760 772 475 406 8-40 22.5 178 40 280 160
2200 1430 1500 60 5 2555 2440 ■ 2320 55 52x56 ■ 636 648 560 483 12-40 15 200 45 300 180
2400 1523 1560 68 5 2760 2650 - 2530 55 56x56 - 750 762 686 603 20-40 9 242 50 400 220
