川滬首頁 >> 產品展示 >> 蝶閥 >> 對夾式襯氟蝶閥

對夾式襯氟蝶閥

D71F46對夾式襯氟蝶閥 D371F46對夾式襯氟蝶閥
D71F46對夾式襯氟蝶閥 D371F46對夾式襯氟蝶閥

一、對夾式襯氟蝶閥 用途及特點

對夾式襯氟蝶閥也稱為氟塑料襯里蝶閥(耐腐蝕蝶閥)，是將聚四氟乙烯樹脂（或型材經加工）采用模壓（或鑲嵌）方法至于鋼質或鐵質的閥門承壓件的內壁（同樣的方法適用于各類壓力容器及管路附件的內襯）或閥門內件的外表面，利用其在抗強腐蝕介質方面的獨特性能做成各類閥門和壓力容器。
在抗腐蝕材料中，聚四氟乙烯具有不可比擬的優異性能，除了熔隔堿金屬，元素氟及芳香烴類外，在各種濃度的鹽酸、硫酸、硝酸、王水、有機酸、強氧化劑、濃、烯酸交替、堿交替和給中有機溶劑中均呈惰性反應將聚四氟乙烯內襯于閥門內壁，既克服聚四氟乙烯次奧利奧強度低的缺點，又解決了閥門主體材料抗腐蝕性能差，成本高的不足。另外，聚四氟乙烯除了具有優異的化學穩定性外，其防污、防粘性好、動靜摩擦系數值極小且相近，減摩潤滑性能良好，將其作為閥門啟、閉件的密封副、可降低密封面間摩擦力，減小閥門操作扭矩，提高產品使用壽命，其使用范圍還可擴展到食品、醫藥工業。

二、對夾式襯氟蝶閥 采用標準

設計與制造：GB12238（中線）
結構長度：GB12221（短系列）
法蘭尺寸：JB78/JB79（或按合同要求）
壓力試驗：GB/T13927
標志：GB12220
供貨：GB/T12252

三、對夾式襯氟蝶閥 主要技術參數

稱通經DN(mm) 50～1600
公稱壓力PN(MPa) 0.6 1.0 1.6
密封試驗(MPa) 0.66 1.1 1.76
強度試驗(MPa) 0.9 1.5 2.4
適用溫度 氟橡膠：-20℃～150℃
適用介質 水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率 符合GB/T13927-92標準
配置執行機構 可配氣動執行器、電動執行器
控制方式 開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

四、對夾式襯氟蝶閥零部件材質

序號 零件名稱 灰鑄鐵 鑄鋼 不銹耐酸鑄鋼 超低碳不銹耐酸鑄鋼
Z C P R PL RL
1 閥體/閥蓋 HT250 WCB CF8 CF8M CF3 CF3M
2 蝶板 WCB CF8 CF8M CF3 CF3M
3 閥桿 1Cr13 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 000Cr17Ni14Mo2
4 襯里/閥座 PTFE（F4）,PCTEF（F3）,FEP（F46）,PFA（可溶F4）,PP,PO
5 緊固銷 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 000Cr17Ni14Mo2
6 填料 PTFE（F4）
7 填料壓蓋 WCB CF8 CF8M CF3 CF8
8 支架 WCB CF8 CF8
9 緊固螺栓 35 1Cr17Ni2 1Cr18Ni2
10

螺母

 45 1Cr18Ni9 0Cr18Ni9

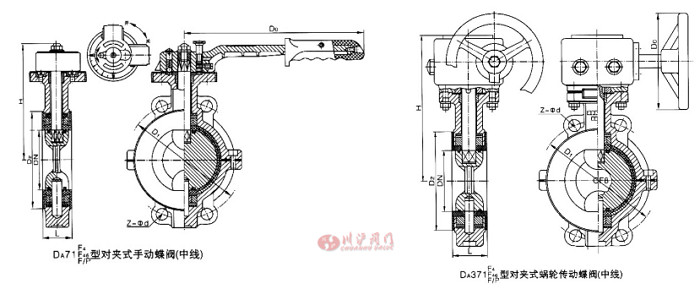

五、對夾式襯氟蝶閥 外形尺寸

D71F橡膠密封對夾蝶閥

D71F46/D371F46對夾式襯氟蝶閥PN1.0MPa和PN1.6MPa 連接尺寸

公稱通經 L D D1 D2 f b Z-φd
DN(mm) NPS(inch) PN1.0MPa
40 3/2 33 145 110 85 3 18 4-φ18
50 2 43 160 125 100 3 20 4-φ18
65 5/2 46 180 145 120 3 20 4-φ18
80 3 49 195 160 135 3 22 4-φ18
100 4 56 215 180 155 3 22 8-φ16
125 5 64 245 210 185 3 24 8-φ18
150 6 70 280 240 210 3 24 8-φ23
200 8 71 335 295 265 3 26 8-φ23
250 10 76 390 350 320 3 28 12-φ23
300 12 83 440 400 368 4 28 12-φ23
350 14 92 500 460 428 4 30 16-φ23
400 16 102 565 515 482 4 32 16-φ25
450 18 114 615 565 532 4 32 20-φ25
500 20 127 670 620 585 4 34 20-φ25
600 24 154 780 725 685 5 36 20-φ30
700 28 165 895 840 800 5 40 24-φ30
800 32 190 1010 950 905 5 44 24-φ34
900 36 203 1110 1050 1005 5 46 28-φ34
1000 40 216 1220 1160 1115 5 50 28-φ34
1200 48 254 1450 1380 1325 5 56 32-φ41
PN1.6MPa
40 3/2 33 145 110 85 3 18 4-φ18
50 2 43 160 125 100 3 20 4-φ18
65 5/2 46 180 145 120 3 20 4-φ18
80 3 49 195 160 135 3 22 8-φ18
100 4 56 215 180 155 3 24 8-φ18
125 5 64 245 210 185 3 26 8-φ18
150 6 70 280 240 210 3 28 8-φ23
200 8 71 335 295 265 3 30 12-φ23
250 10 76 405 355 320 3 32 12-φ25
300 12 83 460 410 375 4 34 12-φ25
350 14 92 520 470 435 4 38 16-φ25
400 16 102 580 525 485 4 40 16-φ30
450 18 114 640 585 545 4 44 20-φ30
500 20 127 705 650 608 4 46 20-φ34
600 24 154 840 770 718 5 54 20-φ41
700 28 165 910 840 788 5 54 24-φ41
800 32 190 1020 950 898 5 54 24-φ41
900 36 203 1120 1050 998 5 54 28-φ41
1000 40 216 1255 1170 1110 5 60 28-φ48
