ZCZG\ZCZH高溫電磁閥

ZCZG\ZCZH高溫磁閥 ZCZG\ZCZH高溫磁閥 結構圖
高溫電磁閥 高溫電磁閥 結構圖

一、高溫電磁閥 概述

ZCZG\ZCZH高溫電磁閥是先導直動型的電磁閥，其通用介質范圍較廣，可分別使用于水、輕油、重油、非腐蝕性氣體及蒸汽等流體，如電站抽氣管道疏水系統和蒸發器的排氣系統中，主要是對管道中的介質進行雙位自動調節和遠程控制。

二、高溫電磁閥 結構特點

耐高溫：采用金屬硬密封，提高了使用溫度。介質流體溫度可達425℃
耐磨：選材合理，閥杯和導向套間巧妙地利用流體的潤滑作用，減少磨損。
采用杠桿原理保證線圈和閥體徹底隔離。

三、高溫電磁閥 工作原理

電磁閥電磁鐵通電時，連桿被提升，帶動轉軸轉動，副閥打開。由于副閥被開啟，主閥閥杯上部的壓力流體被排出，因此主閥閥杯下部的壓力比上部高，這樣下部的壓力將主閥閥杯向上推開。主閥被打開后，上下壓力相等，閥杯在電磁力、上下壓力作用下，置于平衡狀態，閥門開通。斷電時在銜鐵自重及返回彈簧作用下， 關下副閥，副閥關閉后，隨之主閥閥杯上部的壓力升高而將主閥閥杯壓下，達到斷流密封作用，閥門關閉.

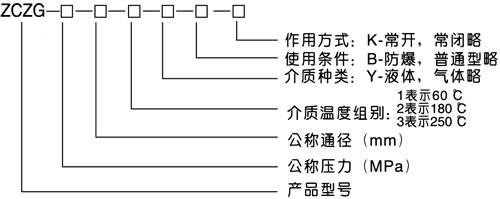

四、高溫電磁閥 型號規格說明

ZCZG\ZCZH高溫磁閥型號規格

五、高溫電磁閥 技術參數

介質溫度°C ZCZG ≤250
ZCZH ≤400
公稱壓力（MPa） ZCZG 2.5
ZCZH 4.0
工作壓差（MPa） ZCZG 0～2.5
ZCZH 0～4.0
公稱通徑 10 15 20 25 32 40 50 65 80 100
功耗（VA） 170VA 480VA
電源電壓 AC220V，其余規格可作特殊訂貨36V、24V、12V
額定流量（KV） 按JB/T7352-94規定
泄漏（ml/min） 按JB/T7352-94.F規定

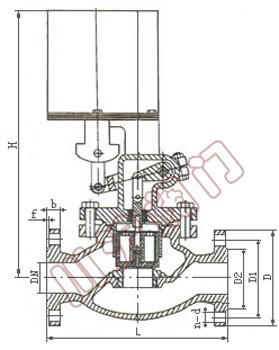

六、高溫電磁閥 安裝尺寸

DN L H D D1 D2 b f n-d
10 160 298 90 60 41 14 2 4 -Φ14
15 160 298 95 65 45 14 2 4 -Φ14
20 200 304 105 75 55 16 2 4 -Φ14
25 200 304 115 85 65 16 2 4 -Φ14
32 200 314 140 100 78 18 2 4 -Φ14
40 160 460 150 110 85 18 3 4 -Φ18
50 300 460 165 125 100 20 3 4 -Φ18
65 340 433 180 145 120 22 3 8 -Φ18
80 380 433 200 160 135 22 3 8 -Φ18
100 430 461 235 190 160 24 3 8 -Φ22
