ZCT無壓差電磁閥|零壓差電磁閥

ZCT無壓差電磁閥 ZCT無壓差電磁閥

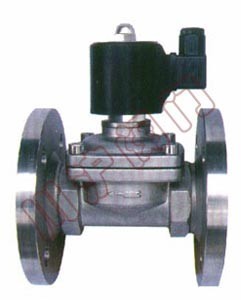

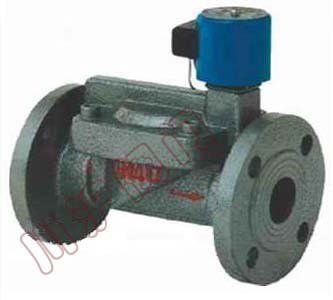

無壓差電磁閥(鑄鋼) 無壓差電磁閥(不銹鋼)

一、無壓差電磁閥 概述

ZCT無壓差電磁閥選用于以水或液體為工作介質，可自動控制或遠程控制水、油、液體等工作介質管路的通斷。由于本閥采用橡膠密封，故對工作介質的清潔度大大減低，具有啟閉迅速，可靠性高等優點。

二、無壓差電磁閥 工作原理

本閥為二次開閥的先導式電磁閥，其結構主要由導閥和主閥組成，主閥采用橡膠密封結構。 常位時，活動鐵芯封住導閥口，閥腔內壓力平衡，主閥口封閉。當線圈通電時，產生電磁力將活動鐵芯吸上，主閥腔內的介質自導閥口外泄，以至產生壓力差，膜片或閥杯被迅速托起，主閥口開啟，閥便呈通路了。當線圈斷電，磁場消失，活動鐵芯復位，封閉導閥口，導閥和主閥腔內壓力平衡后，閥又呈關閉狀態。

三、無壓差電磁閥 型號規格說明

ZCT無壓差電磁閥型號規格

四、無壓差電磁閥 技術參數

工作介質 水、粘度≤4°E油及其它非腐蝕性液體
介質溫度°C ≤60

公稱壓力（Mpa）

 1.0

工作壓差（Mpa）

 0.05～1.0 0.1～1.0 0.15～1.0
電源電壓 AC200V，其余規格可作特殊訂貨（36V、12V、24V）

流量系數（Kv）

 按JB/T7352-94規定

泄漏量（ml/min）

 按JB/T7352-94.F規定

公稱通徑

 10 15 20 25 32 40 50 65 80 100 125 150 200 250 300
功耗(VA) 17 30

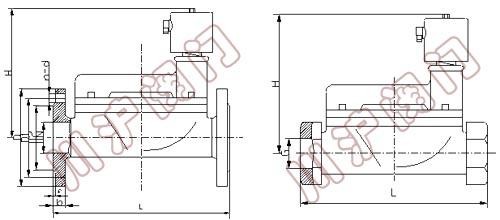

五、無壓差電磁閥 安裝尺寸

外形連接尺寸

公稱通徑 DN 內螺紋連接   法蘭連接
外形尺寸 內螺紋 外形尺寸 法蘭尺寸
H L G H L D D1 D2 b f n-d
15 112 80 1/2
20 119 80 3/4
25 130 90 1 130 60 115 85 65 16 3 4-Φ14
32 137 140 11/4 137 180 140 100 76 18 3 4-Φ18
40 152 156 11/2 152 200 150 110 84 18 3 4-Φ18
50 164 180 2 164 230 165 125 99 20 3 4-Φ18
65       222 290 185 145 118 20 3 4-Φ18
80       253 310 200 160 132 22 3 8-Φ18
100       260 350 220 180 156 24 3 8-Φ18
125       315 400 250 210 184 26 3 8-Φ18
150       350 480 285 240 211 26 3 8-Φ22
200       390 600 340 295 266 26 3 8-Φ22
250       430 730 395 350 319 28 3 12-Φ22
300       480 850 445 400 370 28 4 12-Φ22
