電動閥門智能定位器

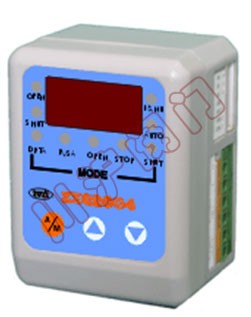

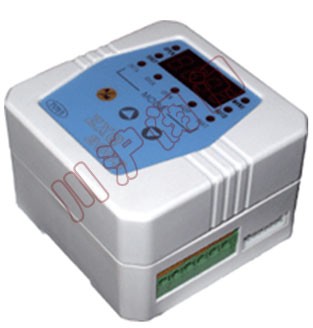

ZXQ2003電動閥門智能定位器	ZXQ2004電動閥門智能定位器

一、電動閥門智能定位器 概述

ZXQ2003、ZXQ2004電動閥門智能定位器是以工業 單片機為核心的智能信號采集控制系統，體積小巧，可選擇安 裝在電動執行器的接線盒內或以DIN導軌方式固定在外，能直 接接收工業儀表或計算機等輸出的4-20mADC信號(其它輸入信 號類型可在出廠前定制),與電位器反饋的電動執行器配套對各 種閥門或裝置進行精確定位操作,能對電動執行器的轉角(或位 移)進行自由標定,同時輸出4-20mADC的執行器轉角位置(或位 移)反饋轉換信號,可按鍵精確設定執行器轉角位置的下限限位 值和上限限位值，定位器采用3個按鍵操作，9個LED燈可直 接顯示定位器模態，4位數碼LED通過按鍵切換顯示閥位實際 開度值、閥位設定開度值、定位器殼內溫度，操作方便。

二、電動閥門智能定位器 產品特點

控制精度：0.1%-3.0%(通過U4參數可調)。
可接電動執行器反饋信號：電位器500Ω-10KΩ。
可接收外部控制信號（DC）：4-20mA(1-5V、0-10V、開關
量等出廠前定制)。
輸入阻抗：250Ω。
通過修改U1參數可設定：
①DRTA/正動作，RVSA/逆動作模態。 ②輸入信號中斷時“中斷”模態-OPEN(開)、STOP(停)、SHUT(閉)。
可選：①可控硅輸出（AC，600V，25A） ②繼電器輸出（AC，250V，10A）◆定貨時指明。
輸出執行器位置信號：低漂移輸出4-20mADC對應執行器全閉至全開，信號完全與輸入隔離（光電隔離），輸出負載≤500Ω。
環境溫度：0-70℃，濕度：35-85%。
有超溫保護功能：定位器殼內溫度≥70℃時，定位器停止對執行器的開閉控制。
外形尺寸：ZXQ2003 77mm(底面長)×76mm（底面寬）×51mm(高)；ZXQ2004 74mm(底面長)×57mm(底面寬)×45mm(高)。
可通過按鍵自由標定輸入信號所對應執行器的動作區間（一般標定為電動執行器全閉、全開位置）可設定上下限位點。
執行器堵轉檢測控制功能：如控制執行器發生堵轉持續3-4S，定位器則斷開控制輸出1min；反復檢測控制，至堵轉排除。
可設定自調精度：執行器在工作過程中，無法定位，出現來回振動3次，定位器自動把定位精度降低1/1000（即：原精度+1/1000），反復調節至適合的控制精度。設置參數為U0（000.x）。
密碼鎖，防止誤操作。
防執行器頻繁啟動功能。
帶錯誤代碼指示故障原因（E 0X）。
按輸入信號和執行器轉角位置進行智能步距調整精確定。
特殊要求可以定制。
