CHV電動執行機構

一、CHV電動執行機構 概述

上海川滬閥門有限公司生產的CHV電動執行機構，用于控制0°～270°旋轉的閥門及其他同類產品，如蝶閥、球閥、風門、擋板閥、旋塞閥、百葉閥等，可以廣泛應用于石油、化工、水處理、船舶、造紙、電站、供熱，輕工等各行業中。它以380V/220V/110V交流電源為驅動電源，以4-20mA電流信號或0-10V DC 電壓信號為控制信號，可使閥門運動到所需位置，實現其自動化控制，大輸出扭距達4000N·m。

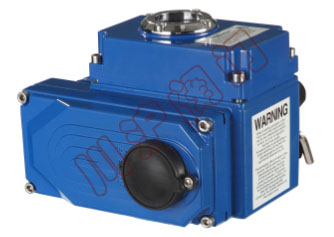

 CHV電動執行機構

二、CHV電動執行機構 選型表

型號 輸出扭矩 90°動作時間 輸出軸 電機 額定電流（A）50HZ 手輪轉數 重量
N·M s mm W 220V N KG
CHV-05 50 30 14x14/φ20 10 0.25 10 3.6
CHV-08 80 30 14x14/φ20 10 0.25 10 3.6
CHV-10 100 30 17x17/φ25 15 0.35 7.5 4.6
CHV-15 150 30 17x17/φ25 15 0.37 7.5 4.6
CHV-20 200 30 27x27/φ42 45 0.3 48 13
CHV-30 300 30 27x27/φ42 45 0.31 48 13.4
CHV-40 400 30 27x27/φ42 60 0.33 48 13.8
CHV-60 600 30 27x27/φ42 90 0.33 48 14
CHV-80 800 45 27x27/φ42 180 0.47 48 14.3
CHV-100 1000 135 maxφ65 180 0.47 130 60
CHV-160 1600 135 maxφ65 180 0.85 130 60
CHV-200 2000 135 maxφ65 180 0.85 130 60
CHV-300 3000 135 maxφ65 180 0.85 130 60

三、CHV電動執行機構 性能特點

殼體 殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67，NEMA4和6，并有IP68型供選擇
電機 全封閉式鼠籠式電機，體積小，扭距大，慣性力小，絕緣等級為F級，內置熱保護開關，可防止損壞電機
指示器 指示器安裝在中心軸上，可以觀察閥門位置。透鏡采用凸出鏡設計，不積水，觀察更方便
干燥器 用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥
密封 密封性好，標準產品防護等級是IP67，并可選IP68防護等級
自鎖 精密的蝸輪蝸桿機構可高效傳輸大扭距，效率高，噪音低（大50分貝），壽命長；有自鎖功能，防止反轉，傳動部分穩定可靠，無需再加油
安裝 底部安裝尺寸符合ISO5211/ DIN3337國際標準，孔成雙四方形便于帶方桿的閥線性或45°轉角安裝，適應性強�？梢源怪卑惭b，也可以水平安裝
線路 控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有效滿足各種附加功能的要求
手動結構 手柄的設計保證安全可靠、省力、體積小。不通電時，扳動手柄可進行手動操作。不用手動時，將板手置于板手夾內，方便使用
限位開關 機械，電子雙重限位。機械限位螺釘可調，安全可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置，且不受手輪過量的影響
防脫螺栓 拆除外殼時，螺栓附在殼體上，不會脫落

四、CHV電動執行機構 零部件參數

外 殼 防水級別 IP67,NEMA4 and 6
電機電源 110/220V AC 單相,380/440V AC 3相, 50/60Hz, ±10%
控制電源 110/220V AC 單相，50/60 Hz, ±10%
電 機 鼠籠式異步電動機
限位開關 2 X 開/關， SPDT,250V AC 10A
輔助限位開關 2 X 開/關， SPDT,250V AC 10A
行 程 90°~270 ±10°（0°～270°）
失效保護/操作溫度 內置熱保護，開120℃ ±5℃ /關 97℃ ±15℃
指 示 器 連續的位置指示
手動操作 機械手柄
自鎖裝置 蝸輪，蝸桿機構提供自鎖
機械限位 2個外部調整螺栓
干 燥 器 7-10W (110/220V AC)防冷凝
接 線 孔 2個M18
環境溫度 -20℃-- +70℃
潤 滑 鋁基潤滑脂（EP 型）
