川滬首頁 >> 產品展示 >> 電、氣動閘閥 >> 電動閘閥

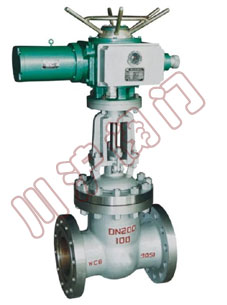

Z941電動閘閥

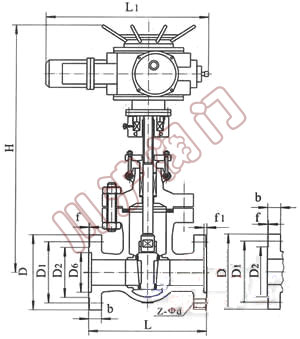

Z941電動閘閥 Z941電動閘閥,結構圖
電動閘閥 電動閘閥 結構圖

一、電動閘閥 主要用途

高中壓法蘭連接的閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有：手動、齒輪傳動、電動、氣動等。

二、電動閘閥 應用規范

設計與制造 GB/T12234
連接端尺寸 結構長度 GB/T12221
法蘭尺寸 JB79
檢驗與試驗 JB/T9092
材 料 碳鋼 GB/T12229
不銹鋼 GB/T12230
標 志 GB/T12220
供 貨 JB/T7928

三、電動閘閥 結構與特點

1、選材考究，符合國內外相關標準，材料的全面質量高。
2、符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。
3、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手動，啟閉輕松自如。
6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。

四、電動閘閥 主要零件材料及主要用途

閥體 閥蓋 閥板 閥座 閥桿 填料 適用介質 適用溫度 (≤℃)
WCB WCB+D507MO D577 2Crl3 柔性石墨 水、油品、蒸汽 425
ZGlCr5MO ZGlCr5M0+ Stellite12 1Crl8Ni9+ Stellite6 25Cr2M01VA 柔性石墨 水、油品、蒸汽 550
ZGlCrl8Ni9Ti Crl了Ni2 1Crl8Ni9+ Stellite6 1Crl8Ni9Ti PTFE 硝酸類、堿類 200
ZG00Crl7Nil4M02 316L+ Stellite12 316L+Stel1ite6 316L PTFE 尿素、甲銨液、磷酸 200

五、電動閘閥 主要外形尺寸、連接尺寸及質量

公稱壓力 PN(MPa) 公稱通徑 DN(mm) 標準值 參考值 電裝型號
L D D1 D2 D6 b f f1 Z-φd L1 H 質量
1.6 50 250 160 125 100 　 16 3 　 4-φ18 590 678 90 DZWl0A
65 265 180 145 120 　 18 3 　 4-φ18 590 693 96 DZWl5A
80 280 195 160 135 　 20 3 　 8-φ18 590 755 108 DZW20A
100 300 215 180 155 　 20 3 　 8-φ18 590 820 126 DZW20A
150 350 280 240 210 　 24 3 　 8-φ23 590 994 199 DZW20A
200 400 335 295 265 　 26 3 　 12-φ23 590 1138 254 DZW30A
250 450 405 355 320 　 30 3 　 12-φ25 810 1409 310 DZW45A
300 500 460 410 375 　 30 4 　 12-φ25 810 1588 391 DZW60
350 550 520 470 435 　 34 4 　 16-φ25 830 1755 729 DZW90
400 600 580 525 485 　 36 4 　 16-φ30 830 1902 992 DZWl20
450 650 640 585 545 　 40 4 　 20-φ30 870 214l 1168 DZWl80
500 700 705 650 608 　 44 4 　 20-φ34 870 2276 1222 DZW250
600 800 840 770 718 　 48 5 　 20-φ41 870 2474 1376 DZW250
2.5 50 250 160 125 100 　 20 3 4-φ18 590 678 95 DZWl0A
65 265 180 145 120 　 22 3 4-φ18 590 693 99 DZWl5A
80 280 195 160 135 　 22 3 8-φ18 590 755 113 DZW20A
100 300 230 190 160 　 24 3 8-φ23 590 820 132 DZW20A
150 350 300 250 218 　 30 3 　 8-φ25 590 934 206 DZW30A
200 400 360 310 278 　 34 3 　 12-φ25 590 1138 257 DZW30A
250 450 425 370 332 　 36 3 　 12-φ30 810 1409 317 DZW45A
300 500 485 430 390 　 40 4 16-φ30 810 1588 412 DZW60A
350 550 550 490 448 　 44 4 16-φ34 830 1750 750 DZW90
400 600 610 550 505 　 48 4 　 16-φ34 830 1902 1042 DZWl20
450 650 660 600 555 　 50 4 　 20-φ34 870 2141 1275 DZWl20
500 700 730 660 610 　 52 4 　 20-φ41 870 2276 1420 DZWl80
600 800 840 770 718 　 56 5 　 20-φ41 870 2474 1522 DZW250
4．0 50 250 160 125 100 88 20 3 4 4-φ18 590 69l 95 DZWl0A
65 280 180 145 120 110 22 3 4 8-φ18 590 711 102 DZWl5A
80 310 195 160 135 12l 22 3 4 8-φ18 590 775 115 DZW20A
100 350 230 190 160 150 24 3 4．5 8-φ23 590 871 163 DZW20A
150 450 300 250 218 204 30 3 4．5 8-φ25 590 1028 219 DZW30A
200 550 375 320 282 260 38 3 4．5 12-φ30 590 1325 373 DZW45A
250 650 445 385 345 313 42 3 4．5 12-φ34 810 1400 480 DZW60A
300 750 510 450 408 364 46 4 4．5 16-φ34 830 1653 686 DZW90
350 850 570 510 465 422 ? 4 5 16-φ41 870 179l 1021 DZWl20
400 950 655 585 535 474 58 4 5 20-φ4l 870 2092 1450 DZWl80
500 1150 755 670 612 576 62 4 5 20-φ4l 1170 2465 2150 DZW250
6.4 50 250 175 135 105 88 26 3 4 4-φ18 590 790 102 DZWl5A
65 280 200 160 130 110 28 3 4 8-φ18 590 840 106 DZW20A
80 310 210 170 140 12l 30 3 4 8-φ18 590 890 123 DZW20A
100 350 250 200 168 150 32 3 4．5 8-φ23 590 1020 154 DZW30A
150 450 340 280 240 204 38 3 4．5 8-φ25 590 1290 317 DZW30A
200 550 405 345 300 260 44 3 4．5 12-φ30 590 1475 437 DZW45A
250 650 470 400 352 313 48 3 4．5 12-φ34 810 1500 606 DZW60A
300 750 530 460 412 364 54 4 4．5 16-φ34 830 1820 732 DZW90
