川滬首頁 >> 產品展示 >> 電、氣動閘閥 >> 電動法蘭刀型閘閥

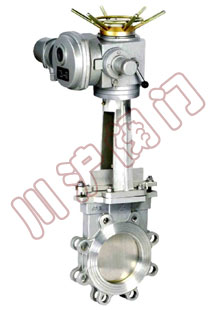

PZ973電動法蘭刀型閘閥

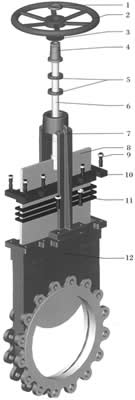

PZ973電動刀型閘閥 PZ973電動刀型閘閥 結構圖

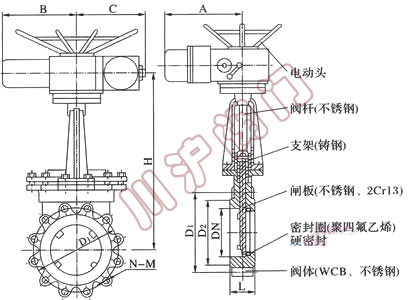

電動法蘭刀型閘閥 電動法蘭刀型閘閥 結構圖

一、電動法蘭刀型閘閥 概述

電動法蘭刀型閘閥，配有多回轉式電動裝置，使閥板作上下直線運動，實現遠程控制閥門的打開或關閉，閥體材質采用鑄鋼、不銹鋼，通徑范圍： DN50～DN1000，使用溫度：≤425℃，公稱壓力：1.0～1.6MPa。應用于化工、煤炭、制糖、污水、造紙等領域，特別適合于造紙行業在管道上作調節與節流使用。

二、電動法蘭刀型閘閥 產品特點

l、刀形漿閘閥按照口徑不同制成暗桿和明桿兩種形式(暗桿DN50～900mm，明桿DN50～900mm)，全圓形的直流通道設計不存渣、不卡阻。刀板底端加工成刀刃狀，對松軟物料如纖維、紙漿、木漿具有切斷功能，同時有良好開啟和關閉作用。在刀板上端安裝有硬聚四氟乙烯刮泥器，可防止粉塵、砂礫等擦傷性物質進入填料盒，可顯著提高刀板壽命。閥板材質選用不銹鋼、精磨拋光處理可獲得佳密封效果。設計緊湊、占據空間小、重量輕、價格便宜、易于安裝、耐磨防堵措施完善、便于維修、使用方便及壽命長，并且可任意選用驅動裝置。
2、閥體、填料涵均為精密鑄造，其中閥體采用凸緣式整體鑄造，材質可根據用戶需要選用304、316、316L、WCB、2Crl3，密封圈采用PTFE增強聚四氟乙烯材質，耐腐蝕、耐磨損、不沾渣。
3、閥板有5個支撐點，使閥板有很好的自對中。當閥門處于關閉狀態，并承受背壓時，閥板不發生偏移。
4、刀形漿閘閥可以配置手輪、手動拉鏈、正齒輪傳動、傘齒輪傳動、氣動和電動。
5、刀形漿閘閥內部可制成V形、三角形、五角形通道。V型閘板可作為調節控制使用。
6、刀形漿閘閥連接形式有對夾式、法蘭支耳式，密封有金屬對金屬硬密封、金屬對聚胺脂、帶增強的聚四氟乙烯軟密封。
7、適用介質：金礦粉、尾礦、紙漿、木漿、纖維、粉塵、化學品處理污水、沉淀池、礦砂、爐渣、煤泥、瀝青、料倉出口、水果、谷物、水泥漿、屠宰廠廢水等。
8、工作溫度：軟密封(PTFE)：-40℃～180℃；碳素鋼：-29℃～425℃；不銹鋼：-40℃～600℃；鉻鉬釩鋼：≤550℃；工作壓力：0．6～1．6MPa

三、電動法蘭刀型閘閥 執行標準

設計按JB／T869l-1998 MSS SP-81
法蘭按GB／T9113．1-2000
結構長度按GB／T1-5188．2-94
試驗和驗收按GB／T13927

四、電動法蘭刀型閘閥 部件材質說明

代號 零件名稱 材質說明
名稱 牌號
1 圓螺母 優質碳素鋼 25
2 手輪 灰口鑄鋼 HT200
3 軸承壓蓋 優質碳素鋼 35
4 閥桿螺母 鋁青銅 ZCuA19Mn2、ZCuA19Fe4Ni4Mn2
鋁黃銅 ZCuZn25A16Fe3Mn3
5 軸承 — 51110
6 閥桿 不銹鋼 304、316、2Cr13
7 支架 碳素鋼、不銹鋼 WCB、CF8等
8 閘板 不銹鋼 304、316、304L、316L、2Cr13
9 螺栓螺母 優質碳素鋼 35
10 填料壓蓋 碳素鋼 WCB
11 填料 柔性石墨盤根石棉根
增強四氟纖維盤根		 —
12 閥體 碳素鋼、不銹鋼 WCB、CF8（304）、CF3（304L）
、CF8M（316）、CF3M（316L）、
密封座堆焊合金或不銹鋼
PZ973電動刀型閘閥部件材質說明

五、電動法蘭刀型閘閥 主要性能規范

公稱壓力PN(MPa) 殼體試驗(MPa) 密封試驗(MPa) 適用介質
1.0 1.5 1.1 煙氣、灰、渣水混合物、空氣混合物
1.6 2.4 1.8

六、電動法蘭刀型閘閥 主要外型及連接尺寸

公稱壓力 DN L D1 D2 H D0 L0 L1 L2 N-M 電裝 型號 電機 功率 公稱 轉矩 重量
0.6 MPa 50 50 90 110 370 365 283 326 219 4-M12 DZ10 0.25 100 52.3
65 50 110 130 460 365 283 326 219 4-M12 DZ10 0.25 100 53
80 50 125 150 590 365 283 326 219 4-M16 DZ10 0.25 100 55
100 50 145 170 780 365 283 326 219 4-M16 DZ10 0.25 100 57.4
125 50 175 200 950 365 283 326 219 8-M16 DZ10 0.25 100 62
150 60 200 225 980 365 283 326 219 8-M16 DZ10 0.25 100 71.3
200 60 255 280 1053 365 283 371 219 8-M16 DZ15 0.37 150 80.5
250 70 310 335 1060 365 283 371 219 12-M16 DZ20 0.37 200 99.6
300 80 362 395 1230 365 283 371 219 12-M20 DZ20 0.37 200 122.7
350 90 412 445 1250 365 283 371 219 12-M20 DZ30 0.55 300 148
400 100 462 498 1767 365 283 371 219 16-M20 DZ30 0.55 300 158
450 120 518 550 1920 560 365 470 310 16-M20 DZ45 1.5 450 224
500 130 568 600 2010 560 365 470 310 16-M20 DZ45 1.5 450 241
600 140 670 705 2110 560 365 470 310 20-M22 DZ60 2.2 600 335
1.0 MPa 50 50 100 125 370 365 283 326 219 4-M16 DZ10 0.25 100 54
65 50 120 145 460 365 283 326 219 4-M16 DZ10 0.25 100 60
80 50 135 160 590 365 283 326 219 4-M16 DZ10 0.25 100 62
100 50 155 180 780 365 283 326 219 8-M16 DZ10 0.25 100 66
125 50 185 210 950 365 283 326 219 8-M16 DZ10 0.25 100 76
150 60 210 240 980 365 283 371 219 8-M20 DZ15 0.37 150 84
200 60 265 295 1053 365 283 371 219 8-M20 DZ20 0.37 200 106
250 70 320 350 1060 365 283 371 219 12-M20 DZ20 0.37 200 120
300 80 368 400 1230 365 283 371 219 12-M20 DZ30 0.55 300 218
350 90 428 460 1250 365 283 371 219 16-M20 DZ30 0.55 300 230
400 100 482 515 1767 560 365 470 310 16-M22 DZ45 1.5 450 297
450 120 532 565 1920 560 365 470 310 20-M22 DZ45 1.5 450 369
500 130 585 620 2010 560 365 470 310 20-M22 DZ60 2.2 600 420
600 140 685 725 2110 560 365 470 310 20-M27 DZ60 2.2 600 520
1.6 MPa 50 65 100 125 370 365 283 326 219 4-M16 DZ10 0.25 100 650
65 65 120 145 460 365 283 326 219 4-M16 DZ10 0.25 100 65
80 70 135 160 590 365 283 326 219 8-M16 DZ10 0.25 100 68
100 70 155 180 780 365 283 326 219 8-M16 DZ10 0.25 100 74
125 70 185 210 950 365 283 326 219 8-M16 DZ10 0.25 100 77
150 80 210 240 980 365 283 371 219 8-M20 DZ15 0.37 150 96
200 80 265 295 1053 365 283 371 219 12-M20 DZ20 0.37 200 114
250 94 320 355 1060 365 283 371 219 12-M22 DZ20 0.37 200 135
300 98 375 410 1230 365 283 371 219 12-M22 DZ30 0.55 300 230
350 100 435 470 1250 365 283 371 219 16-M22 DZ30 0.55 300 251
400 110 485 525 1767 560 365 470 310 16-M27 DZ45 1.5 450 130
450 120 545 585 1920 560 365 470 310 20-M27 DZ45 1.5 450 378
500 130 608 650 2010 560 365 470 310 20-M30 DZ60 2.2 600 435
600 140 718 770 2110 560 365 470 310 20-M36 DZ60 2.2 600 530
