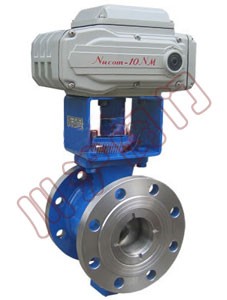

ZAJV電動V型調節球閥

ZAJV電動V型調節球閥 ZAJV電動V型調節球閥結構圖
電動V型調節球閥 電動V型調節球閥 結構圖

一、電動V型調節球閥 概述

ZAJV電動V型調節球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的佳控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。其主要特點是：
（１）不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；
（２）具有一個Ｖ型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；
（３）防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯ＰＴＦＥ杯形或是Ｏ型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
（４）當閥門關閉時，Ｖ型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結或含有纖維和顆粒固體場合。
適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。采用直連方式與執行機構連接，具有結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構根據用戶要求配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣動活塞式執行機構。

二、電動V型調節球閥 技術參數

公稱通徑DN(mm) 25～400
公稱壓力PN(MPa) 1.6～6.4
公稱壓力Ps(MPa) 強度試驗 2.4～9.6
密封試驗 1.76～7.0
材料\代號 C P R
主要
零件		 閥體 WCB ZG1Cr18Ni9Ti ZGOCr18Ni12Mo2Ti
球桿 2Cr13 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
閥桿 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
密封圈 聚四氟乙烯、不銹鋼、硬質合金
填料 聚四氟乙烯、柔性石墨
適用工況 適用介質 水,蒸汽,油品 硝酸類 醋酸類
適用溫度 -28～400℃ -28～500℃
執行器 型號 CH、3410R、UNIC、PSQ、HQ、DHL等系列電子式電動執行機構
連接形式 對夾式、法蘭式，法蘭按JB79-59標準

三、電動V型球閥 主要性能指標

基本誤差 回差 死區 輸入信號 輸出信號
全行程的 ≤±2% 全行程的 ≤±2% 全行程的 ≤0.8% 4～20mADC 4～20mADC

公稱通徑DN（mm）

25

32

40

50

65

80

100

125

150

200

250

300

350

400

額定流量系數Cv

32

43

78

90

160

250

360

610

1120

1850

2950

3700

7195

11466

公稱壓力PN（MPa）

1.6、2.5、4.0、6.4

流量特性

近似等百分比（參見典型曲線圖）、直線特性

閥板轉角（度）

0°～至90°（可調）

允許泄漏量等級

軟密封：零泄露
硬密封：≤額定Cv×0.001%

軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065%

動作時間(S/90度)

8.5～30

36～60

可調節比

250:1

300:1

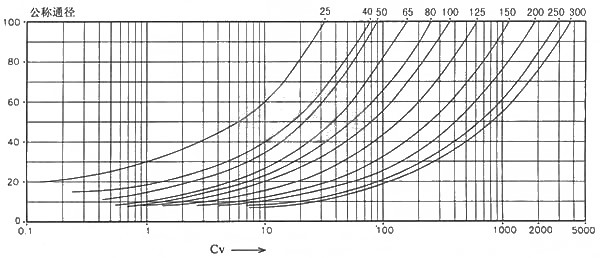

四、電動V型調節球閥 流量特性曲線

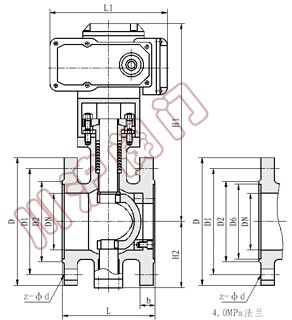

五、電動V型調節球閥 外形尺寸

公稱通徑
DN(mm)		 尺寸 (mm)
對夾 法蘭式 L H1 H2
D D D1 D2 q Z-Φd
25 64 110 85 65 14 4-14 102 277 60
40 82 145 110 85 16 4-18 114 305 75
50 100 160 125 110 16 4--18 124 364 95
65 120 180 145 120 18 4-18 145 379 105
80 131 195 160 135 20 8-18 165 389 120
100 158 215 180 155 20 8-18 194 402 140
125 180 245 210 185 22 8-18 213 426 165
150 216 280 240 210 24 8-23 229 453 185
200 268 335 295 265 26 12-23 243 473 205
250 326 405 355 320 30 12-25 297 540 240
300 460 460 410 3750 30 12-25 338 590 290
350 470 - - - - -
400 525 - - - - -

相關型號：電動V型調節球閥 電動V型切斷球閥
