ZDSGW電動高溫調節閥(耐高溫電動調節閥)

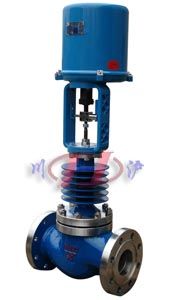

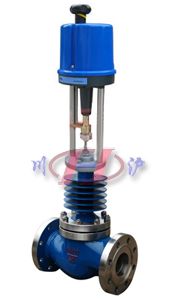

ZDSGW電動高溫調節閥	ZRSGW電動高溫調節閥

■ 電動高溫調節閥 產品概述

ZD(R)SGW電子式電動高溫調節閥是由3810系列(PSL系列)電子式電動執行機構和高溫調節閥體組成，由3810系列(或者PSL系列)電動執行器和精小型調節閥體組成，內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。電子式電動高溫調節閥調節機構采用平衡式閥塞結構，電子式電動高溫調節閥具有閥穩定性好，不易震動，噪音低，對溫度敏感性小，允許使用壓差不大、溫度較大等特點。電子式電動高溫調節閥廣泛使用于流量大，溫度高，泄漏量要求不嚴格的場合。

■ 電動高溫調節閥 主要技術參數

● 閥體

閥體形式	直通鑄造球型閥
公稱通徑	DN25～300mm
公稱壓力	PN1.6、2.5、4.0、6.4
法蘭標準	GB/T9113、 JB/T79
連接形式	法蘭(FF RF RTJ)、焊接(SW BW)
閥蓋形式	高溫型+230～+450℃、超高溫型+230～+560℃
壓蓋型式	螺栓壓緊式
密封填料	金屬石墨纏繞墊片、柔性石墨、碳纖維填料

● 閥內件

閥芯形式	單座、籠式、套筒閥芯
流量特性	線性、等百分比

● 執行機構

執行器型號	3810L系列、PSL系列
主要技術參數	電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
	防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄
	環境溫度：-25～+70℃、環境濕度：≤95%

■ 電動高溫調節閥 主要內部結構圖

單座柱塞型閥芯	籠式閥芯(導向型)	套筒式(壓力平衡式)閥芯

■ 電動高溫調節閥 主要零件材料

1	閥體	WCB	CF8	CF8M	CF3M
2	閥座、套筒	304	304	316	316L
3	閥芯	304	304	316	316L
4	導向套、并帽	304	304	316	316L
5	閥蓋	WCB	CF8	CF8M	CF3M
6	閥桿	304	304	316	316L
7	散熱片	304	304	316	316L
8	填料	PTFE/柔性石墨
9	彈簧	65Mn	304	316	316L
10	螺母	304	304	316	316L

■ 電動高溫調節閥 主要性能指標

項目			指標值
基本誤差%			配3810L±2.5； 配PSL±1.0
回差%			配381L ±2.0； 配PSL±1.0
死區%			1.0
始終點偏差%	電開	始點±2.5	終點±2.5
		始點±2.5	終點±2.5
	電關	始點	±2.5
		終點	±2.5
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

■ 電動高溫調節閥 額定流量系數Kv、允許壓差

公稱通徑 DN(mm)		25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑 dN(mm)		25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數KV	單座	11	17.6	27.5	44	69	110	176	275	440	630	1000	1600
	籠式	9	15	23	35	59	95	148	236	355	568	885	1260
	套筒	10	16	25	40	63	100	155	250	370	580	900	1300
額定行程		16		25		40			60			100
允許壓差(MPa)	單座	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.28
	籠式	5.8	5.0	4.9	4.3	3.0	3.7	3.5	3.1	2.8	2,8	2.4	2.0
	套筒	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2

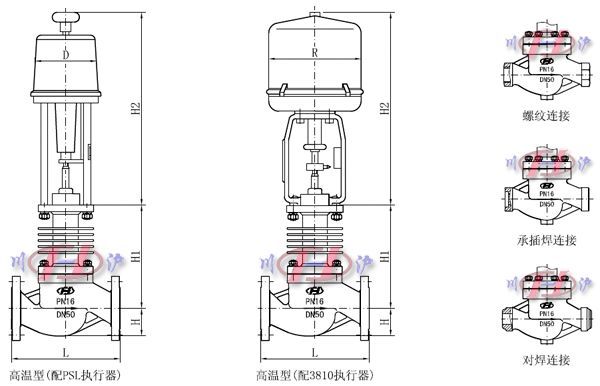

■ 電動高溫調節閥 主要外形及連接尺寸

公稱通徑 DN(mm)		25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	184	200	222	254	276	298	352	410	451	550	640	880
	PN40	197	200	235	267	292	317	368	425	473	640	760	910
	PN64	200	210	251	286	311	337	394	440	508	670	810	950
H	PN16/25	57.5	75	75	85.5	92.5	100	110	142.5	158	170	195	230
	PN40	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5	205	245
	PN64	40	85	85	90	102.5	107.5	125	172.5	195	207.5	230	260
H1		396	428	428	436	415	464	507	690	840	632	725	882
H2	PSL	465	465	465	465	560	560	560	560	560	788	788	788
	3810	373	495	495	495	700	700	700	725	725	725	725	725
D		177	177	177	177	182	182	182	182	182	218	218	218
R		225	225	225	225	257	257	257	310	310	310	310	310

注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
