川滬首頁 >> 產品展示 >> 電動調節閥 >> 電動三通調節球閥

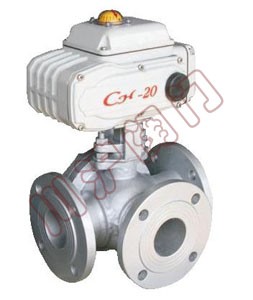

ZAJTQ電動三通調節球閥

ZAJTQ電動三通球閥 ZAJTQ電動三通球閥結構圖
電動三通調節球閥 電動三通調節球閥 結構圖

一、電動三通調節球閥 概述

電動三通調節球閥由CHR系列智能式電動執行機構和三通球閥組成，是一種旋轉類切斷調節閥門， 具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。廣泛 用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控 制中。
兩閥座密封三通球閥具有結構緊湊、外型美觀、密封性 能好。它能實現對管道中介質流向的切換。也能使相互垂直 的兩個通道連通或關閉。
四閥座密封三通球閥具有造型美觀、結構緊湊合理，它 不僅可實現介質流向的切換，也可使三個通道相互連通，現 時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。

二、電動三通調節球閥 執行標準

1.設計和制造：GB/／T12237-1989； APl608
2.檢驗和試驗：GB/T13927-1992； APl 598
3.法蘭連接：JB/T79； ASME/ANSI B165
4.結構長度：JB-12221

三、電動三通調節球閥 流向原理圖

三通球閥分L型和T型，介質流通方向見下圖。L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型三通球閥適用于介質的分流、合流或流向 切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。

三通球閥流向示意圖

四、電動三通調節球閥 主要技術指標

控制精度：0.1%～3.1%可調。
接受控制信號：0～10mA.DC、4～20mA.DC或1～5V.DC。
按鍵選擇：1、輸入信號中斷時：“中斷”模態（開、停、關）2、正逆動作選擇3、控制精度選擇。
電動裝置全開、全閉位置自動定位標定，方便準確。
按輸入信號和電動裝置位置進行智能步距調整自動定位，抑制振蕩精度高。
輸出電動裝置位置信號：4～20mA.DC對應電動裝置全閉、全開。

五、電動三通調節球閥 閥門材料

1) 軸 Shaft 不銹鋼 ANSI316 1.4401 UNIX5CrNiMo 17 12
2) 防松螺母 Lock nut 不銹鋼 ANSI304 1.4301 UNIX5CrNi 18 10
3) 壓緊環型螺母 Gland nut ring 不銹鋼 ANSI304 1.4301 UNIX5CrNi 18 10
4) 頂部密封環 至p tight ring 聚四氯乙烯 PTFE
5) O環 O-Ring 氟橡膠 VITON
6) 墊圈 Washer 聚四氯乙烯 PTFE
7) 密封圈 Seals 聚四氯乙烯 PTFE
8) 閥體 Body 不銹鋼 ANSI316 1.4408
9) 球閥 Ball 不銹鋼 ANSI316 1.4401 UNIX5CrNiMo 17 12
10) 頂部密封 End sealings 聚四氯乙烯 PTFE
11) 端部 End 不銹鋼 ANSI316 1.4408
12) 法蘭 Flange 不銹鋼 ANSI316 1.4408

六、電動三通調節球閥 規格尺寸

DN mm. 10 15 20 25 32 40 50 65
內螺紋尺寸 GAS 3/8" 1/2" 3/4" 1" 1"1/4 1"1/2 2" 2"1/2
通徑  mm. 10 15 20 25 32 40 50 65
P. 閥門 PN40 PN40 PN40 PN40 PN40 PN40 PN25 PN25 PN25
A mm. 207,5 207,5 207,5 207,5 256,5 256,5 256,5 256,5
B mm. 122,5 122,5 122,5 122,5 156,5 156,5 156,5 156,5
C mm. 68 68 68 68 94 94 94 94
D mm. 163,5 163,5 163,5 163,5 185 185 185 185
X mm. 44 44 44 44 44 44 44 44
E mm. 120 130 140 150 180 200 220 240
ΦG mm. 90 95 105 115 140 1450 165 185
ΦM mm. 60 65 75 85 100 110 125 145
ΦN mm. 14/4 14/4 14/4 14/4 18/4 18/4 18/4 18/4
H mm. 249,5 252,5 260 264,5 304,5 312 275,5 284,5
T. of cycle 50/60 Hz s. 15 / 12,5 15 / 12,5 15 / 12,5 15 / 12,5 15 / 12,5 15 / 12,5 15 / 12,5 15 / 12,5
重量 Kg. 8,1 8,6 10,1 11,5 20,5 23,7 28 32,6
