川滬首頁 >> 產品展示 >> 電動調節閥 >>電動防爆調節閥

電動防爆調節閥

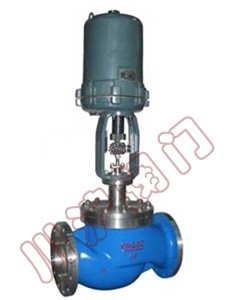

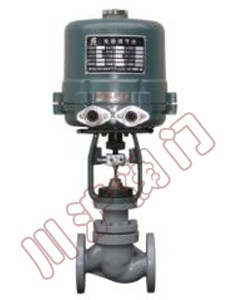

電動防爆調節閥（單座式） 電動防爆調節閥（套筒式）
電動防爆調節閥（單座式） 電動防爆調節閥（套筒式）

一、電動防爆調節閥 概述

ZSFB電動防爆單座（套筒）調節閥，由低流阻直通單座閥，或低流阻套筒閥配用德國進口PS或3810系列電動防爆執行機構等組成。電動執行機構內有伺服放大器，無需另配伺服放大器，有輸入控制信號（4—20mADC或1－5VDC）及單相電源即可控制運轉，實現對壓力、流 量、溫度、液位等參數的調節。該閥具有體積小，重量輕、連線簡單、流量大、調節精度高等特點，廣泛應用于電力、石油、化工、冶金、環保、輕工、教學和科研 設備等行業的工業過程自動控制系統中。

二、電動防爆調節閥 主要零件材料

材料代號 C（WCB） P（304） R（316）
 主要
零件 		閥體、閥蓋 WCB（ZG230-450） ZG1Cr18Ni9Ti（304） ZG1Cr18Ni12Mo2Ti（316）
閥芯、閥座 1Cr18Ni9Ti（304）或司鈦萊合金堆焊 1Cr18Ni9Ti（304）或司鈦萊合金堆焊 1Cr18Ni12Mo2Ti(316)或司鈦萊合金堆焊
閥桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
填料 V型聚四氟乙烯（F4）、柔性石墨、不銹鋼波紋管
墊片 增強聚四氟乙烯（F4） 、不銹鋼墊片、金屬石墨纏繞墊片
推桿、襯套 2Cr13
 適用
工況 		適用介質 水蒸汽油品類氣液體 硝酸堿類腐蝕性氣液體 醋酸類等腐蝕性氣液體
常溫型 -30～+250 F4：≤200℃ -40～+250 F4：≤200℃ -40～+250℃ F4：≤200℃
高溫型 -30～+450℃ -40～+450℃ -40～+4500℃

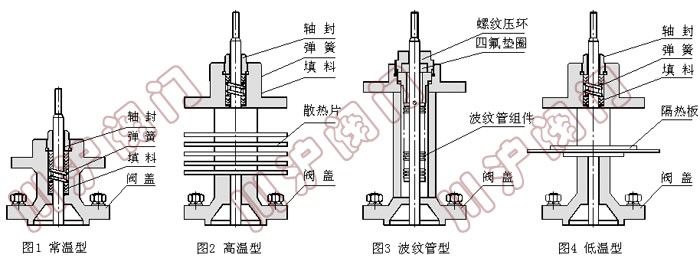

三、電動防爆調節閥 閥蓋形式

電動防爆調節閥 閥蓋形式

四、電動防爆調節閥 主要技術參數

公稱通徑mm G3/4” 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座通徑mm 3 4 5 6 7 8 10 12 15 20 26 32 40 50 66 80 100 125 150 200 250 300
額定流量系數kv 直線型 0.08 0.12 0.20 0.32 0.5 0.8 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1000 1600
等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630 900 1440
公稱壓力(MPa) 0.6,1.6， 2.5， 4.0， 6.4
行程 10 16 25 40 60 100
流量特性 直線 直線，等百分比，快開
工作溫度℃ -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
法蘭尺寸 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
閥體材質 WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥芯材質 1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
閥體型式 直通單座鑄造球型閥
上閥蓋型式 普通式（常溫），熱片式（中溫），長頸式（低溫）
配用電動執行機構型號 PSL PSL-201 PSL-202 PSL-204 PSL-208 PSL-312 PSL325
361L 381LSA-08 361LXA-08 381LSA-20 361LSB-30 381LSB- 50 381LSC-65 381LSC-99
防爆型 361LXA-20 361LXB-30 361LXB-50

五、電動防爆調節閥 電動執行機構

1、電動執行機構主要性能參數

型號 額定輸出力N 速度mm/s 技術參數
PSL 381L PSL 381L PSL 381L PSL 381L
201 381LSA-08
361LXA-08 		1000 800
800 		0.25 4.2
4.2 		電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：IP67
帶手輪
電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：相當IP55
隔爆標志：ExdⅡBT4
帶手柄
202 381LSA-20
381LXA-20		 2000 2000
2000 		0.50 2.1
2.1
204 381LSB-30
381LXB-30		 4500 3000
3000 		0.50 3.5
3.5
208 381LSB-50
381LXB-50		 8000 5000
5000 		1.00 1.7
1.7
312 381LSC-65 12000 6500 0.60 2.8
325 381LSC-99 25000 10000 1.0 2.0

2、主要性能指標

項目 指標值
基本誤差％ 配3810L±2.5； 帶定位器 ±1.0
回差％ 配381L ±2.0； 配PSL±1.0
死區％ 1.0
始終點偏差％ 電開 始點 ±2.5
終點 ±2.5
電關 始點 ±2.5
終點 ±2.5
可調范圍 30:1
額定行程偏差％ 2.5
泄量量L/H 符合JB/T7387-94 IV級 小于閥的額定容量×10-4

3、、允許壓差

公稱通徑 20 25 40 50 65 80 100 150 200 250 300
閥座直徑 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300
執行機構 允許壓差△P（MPa）
配PSL PSL202 6.4 6.4 6.4 4.90 3.14 1.92 1.23 0.78
PSL204 4.31 2.76 1.76 1.04 0.69 0.44
PSL208 1.86 1.23 0.78 0.50 0.35 0.20
PSL320 ?1.26 0.87 0.49 0.32 0.22
配361L 381LSA-20 6.4 6.4 6.4 4.90 3.14 1.92 1.23 0.78
381LSB-50 4.79 3.06 1.96 1.16 0.76 0.49
381LSC-65 1.51 0.99 0.64 0.41 0.28
381LSC-99 0.63 0.44 0.25 0.16 0.11

注:實際配置需根據具體工藝參數確定。如果允許壓差一清楚或大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決

六、電動防爆調節閥 主要外型尺寸

電動防爆調節閥 主要外型尺寸

公稱通徑（DN） 20 25 32 40 50 65 80 100 125 150 200 250 300
結構長度
（L） 		PN16/25 185 200 205 222 250 276 298 350 410 451 600 670 735
PN40 190 205 210 230 255 285 310 355 425 460 615 685 750
PN64、100 200 210 220 251 286 311 337 394 440 475 630 700 765
常溫型
（H） 		PN16/25 756 781 803 928 945 1260 1270 1294 1515 1540 1565 1816 2180
PN40 766 791 813 938 955 1260 1270 1329 1545 1560 1605 1892 2130
PN64/100 773 803 833 965 1000 1280 1300 1338 1575 1620 1675 1936 2202
高溫型
（H） 		PN16/25 956 981 1003 1128 1145 1510 1520 1544 1835 1860 1885 2166 2530
PN40 966 991 1013 1138 1155 1510 1520 1579 1865 1880 1925 2245 2480
PN64/100 973 1003 1033 1165 1200 1530 1550 1588 1895 1940 1995 2286 2552
H1 PN16/25 53 58 68 73 80 90 98 108 123 140 168 203 230
PN40 53 58 68 73 80 90 98 115 135 150 188 223 255
PN64/100 63 68 75 83 88 100 105 125 148 170 203 235 265
H2 87 90
D 225 257 310
壓力等級 GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K
執行機構 PSL系列、3810系列、DKJ或DKZ系列等
