川滬首頁 >> 產品展示 >> 電動調節閥 >> 電動調節蝶閥

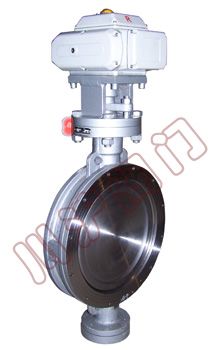

ZAJD電動調節蝶閥|智能電動蝶閥

電動對夾蝶閥 電動對夾蝶閥 結構圖
電動調節蝶閥 電動調節蝶閥 結構圖

一、電動調節蝶閥 概述

電動調節蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥均有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。

二、電動調節蝶閥 特點

1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

三、電動調節蝶閥 主要性能規范

公稱通徑DN（mm） 50-1200
公稱壓力PN（MPa) 1.0 1.6
公稱壓力PS（MPa) 強度試驗 1.5 2.4
密封試驗 1.1 1.76
材料\材料代號 C P R
主要零件 閥體 WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
蝶板 WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
閥桿 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
密封圈 四氟 不銹鋼
填料 四氟 柔性石墨
適用工況 適用介質 水、蒸汽、油品 硝酸類 醋酸類
適用溫度 -40℃～200℃（超該溫度范圍；訂貨時請注明）

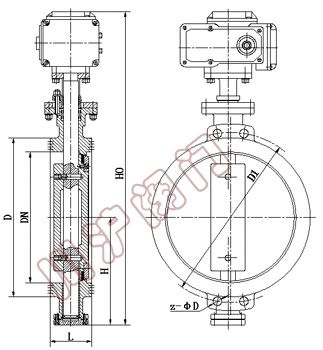

四、電動調節蝶閥 主要外形尺寸與連接尺寸( mm )

公稱通徑DN(mm) 尺寸
L D D1 H H0 Z-Φd
50 43 165 125 82 260 4-18
65 46 185 145 95 280 8-18
80 49 200 160 108 355 8-18
100 56 220 190 125 390 8-23
125 64 250 220 138 490 8-25
150 70 285 250 198 630 8-25
200 71 340 310 236 690 12-25
250 76 405 370 276 830 12-30
300 83 460 430 308 930 16-30
350 92 520 490 340 1010 16-34
400 102 580 550 374 1070 16-34
450 114 640 600 384 1140 20-34
500 127 715 660 448 1200 20-41
600 154 840 770 490 1340 20-41
700 165 910 875 542 1600 24-48
800 190 1025 990 607 1780 24-48
900 203 1125 1090 665 1920 28-54
1000 216 1255 1210 731 1960 28-58
1200 254 1485 1420 842 2360 32-58
