Q947固定式電動球閥|電動長輸管線球閥

固定式電動球閥 固定式電動球閥 結構圖

一、固定式電動球閥 概述

Q947固定式電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。

二、固定式電動球閥 執行標準

1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。

三、固定式電動球閥 電動球閥規格參數

CH系列執行機構技術參數 閥體參數
電源 AC200/220V，50/60Hz 公稱通徑 DN10～300mm
輸出力矩 50N·M～2000N·M 公稱壓力 PN1.6 2.5 4.0 6.4 31.5MPa(定制)
動作范圍 0～90° 0～360° 泄漏量 軟密封:零泄漏 硬密封:≤額定流量的10-5
動作時間 15秒/30秒/60秒 執行機構 可另配PSQ、HQ、UNIC、361RS等系列
電子式電動執行機構
保護裝置 過熱保護 流量特性 快開特性
環境溫度 -30°～60° 可調范圍 DN50-80 DN100-800-1200
250:1 350:1
手動操作 同附帶手柄操作 基本誤差 ±1%
限位 電氣、機械二重限位 死區 ≤1%
防護等級 相當于IP-65 回差 ≤1%
位置測量 可選裝開關或電位計 適用溫度 密封面
驅動電機 8W/E PTFE≤150℃ RTFE≤180℃ PPL≤300℃
硬密封≤450℃
進線接口 PE1/2〞進線線鎖

CH系列執行機構可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，220VAC電源,根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的精確定位，同時輸出4～20mADC的位置反饋信號。其核心控制部件電子式伺服控制器應用現代數字技術，對DCS/PLC規范設計而成，集信號采集、處理、反饋、控制于一體。采用獨創的電子制動電路并附加機械阻尼裝置消除慣性，可瞬時停機，定位時無振蕩，定位精度可達0.3%以上�？煽毓栎敵觯瑒幼鲿r間快，輸出穩定，可靠性高。體積小，輕便宜人，性能可靠，配套簡單，流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品，環保，輕工，石油，造紙，化工，教學和科研設備，電力等行業的工業控制系數。

四、固定式電動球閥 產品特點

Q47型固定式球閥是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。
本閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部沒有彈簧保證閥座緊貼球體，保持密封。上下閥桿均沒有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。
全通徑：閥門流量孔徑與管線內徑一致，以便管線清掃

(1) 操作省力：球體由上下軸承支撐，減少摩擦，消除了由于進口壓力推動球體與密封座形成的巨大密封負荷而造成過大的扭矩。

(2)密封性能可靠(見圖1)：PTFE單性材料密封圈嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧保證密封圈足夠的預緊力，閥門在使用過程中密封面磨損時，在彈簧作用下閥門繼續保證良好密封性能。

(3) 防火結構(見圖2)：為防止由于驟熱或火災的出現，使聚四氟乙烯密封圈燒毀，發生較大泄漏，而助長火勢，在球體與閥座間設置防火密封環，在密封圈燒毀時，在彈簧力作用下，將閥座密封環迅速推向球體上，形成金屬與金屬密封，起到一定程度的密封效果。耐火試驗符合APl 6FA和APl 607標準要求。

(4) 自動泄壓功能(見圖3)：當閥門中腔停滯的介質壓力異常升高超過彈簧的預緊力時， 閥座后退脫離球體，達到自動泄壓的效果，卸壓后閥座自動復位。

(5)排泄管路：閥體上下均設置排泄孑L，可檢查閥座是否發生泄漏，在工作中，閥門處于全開或全關時，卸掉中腔壓力，可直接更換填料；可以排放中腔滯留物，減少介質對閥門的污染。輔助密封設置系統(客戶需要請在訂購時說明)

(6) 見圖4：本閥門設計有輔助的閥座緊急密封系統，一旦密封受損或出現緊急十青況而不能密封時，通過輔助密封系統向密封面注射相應的密封劑即可修復密封面，達到緊急密封。當輸送的介質不潔或含有少量顆粒時，為保護密封面，確保達到可靠的密封，還可給這一裝置注射相應的清洗劑或潤滑劑對密封面進行清洗。

(7) 廣泛適用于食品、醫藥、石油、化工、天然氣、鋼鐵、環保、造紙等輸送管路介質的切斷或流通。還可給這一裝置注射相應的清洗劑或潤滑劑對密封面進行清洗。

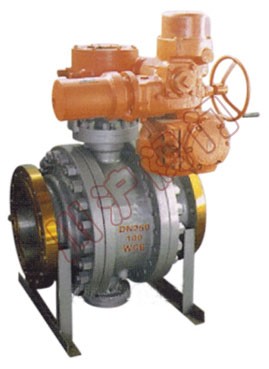

Q947 固定式電動球閥 大口徑 Q947 固定式電動球閥 大口徑
圖一 圖二
Q947 固定式電動球閥 大口徑 Q947 固定式電動球閥 大口徑
圖三 圖四

五、固定式電動球閥 技術參數和性能

試驗壓力
（Mpa）		 公稱壓力（Mpa） 壓力級 JIS(Mpa)
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
強度試驗 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封試驗 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
氣密試驗 0.5～0.7

六、固定式電動球閥閥 主要零件材質

零件名稱 材 料
閥體 WCB ZG1Cr18Ni9Ti CF8 (304)

CF3 (304L)

 ZG1Cr18Ni12Mo2Ti CF8M(316) CF3M (316L)
球體、閥桿 2Cr13 1Cr18Ni9Ti 0Cr19Ni9 (304) 00Cr19Ni11 (304L) 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2 (316) 00Cr17Ni12Mo2 (316L)
密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨
適用介質 水、氣體、蒸汽、油品等 硝酸等腐蝕性介質 強氧化性介質 醋酸等腐蝕介質 尿素等腐蝕性介質

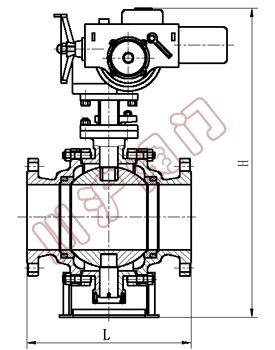

七、固定式電動球閥 外形尺寸

公稱通徑 L H(mm) 重量
mm mm Q47 Q347 Q647 Q947 Q47 Q347 Q647 Q947 Q67 Q367 Q667 Q967
100 305 178 416 470 55 90 110 80 85 105
125 381 252 542 520 80 120 145 75 115 140
150 403 205 572 538 140 170 205 125 155 190
200 502 398 736 580 220 250 275 200 230 255
250 568 495 890 637 365 310 335 340 295 310
300 648 580 910 684 530 485 475 500 455 445
350 762 625 1020 796 740 600 600 695 555 545
400 838 720 1080 842 900 955 895 845 900 840
450 914 770 1120 874 1170 1250 1105 1105 1195 1045
500 991 840 1150 904 1340 1550 1360 1270 1480 1290
600 1143 1050 1210 1120 1580 1740 1495 1480 1680 1405
700 1245 110 1300 1218 1885 2000 1850 1785 1900 1750
800 1397 1150 1460 1328 2190 2310 2050 2070 2200 1930
