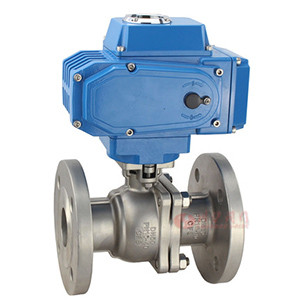

Q941F電動切斷球閥|高平臺O型球閥

一、電動切斷球閥 概述

Q941F電動球閥閥體采用高平臺O型球閥，具有流通能力大、結構緊湊、密封性能好、壽命長等特點，經濟實用、易于維護。廣泛應用于石油、化工、天然氣、電力、冶金、食品、制藥等要求嚴密切斷的場合，也可適用于水、蒸汽、油品、液化氣、天然氣、煤氣等介質。另外可根據客戶的需求選擇防火型、特殊硬化處理型，提供更安全、更廣泛的應用。

二、電動切斷球閥 執行標準

1、壓力/溫度標準：GB/T26640
2、制造標準：GB/T12237
3、結構長度標準：GB/T12221
4、試驗標準：GB/T13927
5、連接方式標準：HG/T20592 GB/T9113

 Q941F電動切斷球閥

三、電動切斷球閥 特點

1.閥體采用精密鑄造或鍛造，結構緊湊、外觀美觀。O型球閥閥芯、閥桿做旋轉運動，轉動閥芯時閥芯閥座始終緊密接觸，具有極強的剪切能力；
2.可設計閥座由圓柱彈簧或蝶簧預載，具有自動補償、自密封和閥門中腔自動泄壓功能，適用于高溫、高壓場合；
3.閥球旋轉設計能夠保證閥球運行平穩，減少操作扭矩；
4.雙關雙斷設計保證閥球完全開啟和完全關閉。多種密封結構可選擇，保證使用壽命及可靠性。密封結構可選用閥前閥座密封（推薦），閥后閥座密封，閥前閥后同時密封（特定工況使用）。密封有軟硬密封可選擇，密封表面可硬化處理，適用于多種工況；
5.閥門中腔自動泄壓設計，閥門體腔停留介質溫度升高而引起異常升壓時，不需通過安全閥，而僅靠閥座功能就可自動泄壓，提高閥門在輸送液體介質時安全性；
6.緊急注脂救護，在有些特殊場合，由于介質中的異物或火災造成閥座密封意外失效，注脂閥提供了與注脂槍快速連接，方便快捷地將密封脂注入到閥座密封部位，緩解泄漏；
7.球閥有防火結構、防靜電結構、防閥桿吹出結構設計；
8.加長型閥桿設計，可適用于低溫場合。

四、電動切斷球閥 技術參數

公稱壓力 Nominal pressure PN1.6-42MPa. ANSI150LB-2500LB
公稱通徑 Nominal diameter (mm) DN15-DN1000
連接形式 Connection Type 法蘭 Flange、螺紋 Thread、對焊 Butt welding、承插焊 Socket welding
閥體材料Body material LCB、WCB、CF8、CF8M、CF3、CF3M 等
閥座形式 軟閥座、金屬閥座（密封面硬化處理）
Valve seat form Soft seat, metal seat (hardened sealing surface)
適用溫度 軟閥座：-20~ + 200℃金屬閥座：-196~ + 400℃
proper temperature Soft seat: -20- + 200℃ Metal seat: -196- + 400℃
泄漏等級Leakage level ANSI VI
設計標準 design standards GB/T12237. ASME B16.34
結構長度 Structure length GB/T12221、ASMEB16.10
檢測標準 Testing standards GB/T13927、API598
操作方式 Operation method 手動、氣動、電動等 Manual、pneumatic、electric, etc.
可選項
Optional		 防靜電設計、防火設計、禁油處理、禁銅處理、球面特殊處理、按客戶要求涂漆
Anti-static designx fire protection design? oil-free treatmentx Copper
Prohibition、Spherical special treatment、Customers request painting

五、電動切斷球閥 流量系數KV

SIZE DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300 DN350 DN400
Kv 21 38 72 112 170 275 380 512 941 1451 2220 3590 5130 7360 8750 11800

六、電動切斷球閥 軟密封力矩表

SIZE PN16 PN25 PN40 PN63 PN100 PN160 CL150 CL300 CL600 CL900 CL1500
DN15 3 5 7 15 19 30 5 8 19 24 32
DN20 5 7 10 30 35 56 7 12 35 44 55
DN25 10 11 24 50 68 108 13 20 68 85 115
DN32 13 15 30 65 100 160 18 29 100 125 145
DN40 16 18 35 80 130 208 22 38 130 163 171
DN50 25 30 50 100 190 304 30 60 190 238 296
DN65 50 60 100 200     60 110
DN80 65 80 150 300     80 140
DN100 125 140 250 400     130 260
DN125 250 300 450       250 600
DN150 340 400 585       470 930
DN200 485 680 996       780 1550

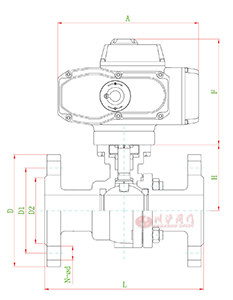

七、電動切斷球閥 外形安裝尺寸

高平臺O型球閥 Q941F電動切斷球閥

SIZE L D2 D1 D N-Φd H A F
DN15 130 45 65 95 4-14 48 165 138
DN20 130 58 75 105 4-14 53 165 138
DN25 140 68 85 115 4-14 64 165 138
DN32 165 78 100 140 4-18 71 165 138
DN40 165 88 110 150 4-18 76 212 169
DN50 203 102 125 165 4-18 85 212 169
DN65 222 122 145 185 8-18 104 259 203
DN80 241 138 160 200 8-18 114 259 203
DN100 305 158 180 220 8-18 140 259 203
DN125 356 188 210 250 8-18 183 259 203
DN150 394 212 240 285 8-22 202 284 230
DN200 457 268 295 340 12-22 253 284 230
