川滬首頁 >> 產品展示 >> 電動球閥 >> 電動防爆球閥

電動防爆球閥

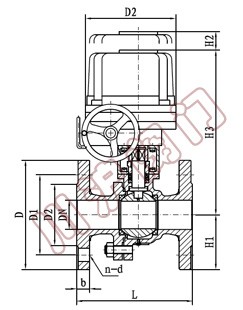

ZAJQ-FB電動防爆球閥 ZAJQ-FB電動防爆球閥 結構圖
電動防爆球閥 電動防爆球閥 結構圖

一、電動防爆球閥 特點及應用范圍

電動防爆球閥是由球閥與CHQ系列或3410\3610系列電動執行機構組成，具有結構簡，切換迅速、流通能力大，零泄漏等特點，適用于高粘度、含纖維、固體顆粒流體的場合，廣泛應用于石油化工，冶金、輕工等工業自控領域?qū)怏w、液體輸送管道中介質的切斷或流通。

二、電動防爆球閥 設計標準

1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。

三、電動防爆球閥 主要技術參數

公稱通徑 mm 15 20 25 32 40 50 80 100
額定流量系數Kv 20 38 72 110 170 270 510 940
公稱壓力 MPa 1.0；1.6；6.4
額定轉角 ° 0～90
流量特性 快開
介質溫度 ℃ -20～120
閥體材質 HT200 ；ZG230-450 ；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti
球體材質 1Cr18Ni9；0Cr18Ni12Mo2Ti
配執行機構型號 PN10、16 361RSA-05
341RSA-05		 361RS(X)B-10
341RS(X)B-10		 361RSC-30
341RSC-30
PN64 361RS(X)B-10
341RS(X)B-10		 361RSC-30
341RSC-30		 361RSD-150
341RSD-150

四、電動防爆球閥 配用CHQ系列技術參數

型號 大輸出扭距 動作
時間
60/50HZ 		大
軸徑 		電機
F級 		額定電流（A）50HZ 手輪
轉數 		重量
單相 三相
N·m 90° mm W 110V 220V 380V 440V N kg
CHQ-008 80 13/16 φ20 15 1.20 0.45 N/A N/A 10 7.4
CHQ-015 150 21/25 φ22 40 1.65 0.88 0.31 0.30 11 13
CHQ-020 200 21/25 φ22 40 1.67 0.89 0.31 0.30 11 13
CHQ-030 300 26/31 φ35 40 1.85 0.92 0.35 0.34 13.5 23
CHQ-050 500 26/31 φ35 90 3.60 1.55 0.59 0.58 13.5 24
CHQ-060 600 26/31 φ35 90 3.65 1.60 0.60 0.59 13.5 24
CHQ-080 800 31/37 φ45 180 4.10 2.15 0.85 0.79 16.5 29
CHQ-120 1200 31/37 φ45 180 4.20 2.35 0.87 0.81 16.5 29
CHQ-200 2000 93/112 φ65 180 4.10 2.15 0.85 0.79 49.5 78
CHQ-300 3000 93/112 φ65 180 4.20 2.35 0.87 0.81 49.5 78

四、電動防爆球閥 主要外形尺寸

PN16電動防爆球閥外形尺寸

公稱通徑 L D D1 H1 H2 H3 D2
15 112 95 65 48.5 120 322 260
20 120 105 75 51.5 120 325 260
25 128 115 85 55 120 333 260
32 150 135 100 67.5 155 427 290
40 170 145 110 72.5 155 448 290
50 180 160 125 72.5 155 456 290
80 200 195 160 100 165 535 380
100 230 215 180 110 165 568 380
125 356 245 210 152 165 635 380
150 394 280 240 170 165 700 380
200 457 335 295 300 120 860 520

PN64電動防爆球閥外形尺寸

公稱通徑 L D D1 H1 H2 H3 D2
20 145 125 90 37.5 155 366 290
25 156 135 100 39 155 366.5 290
40 200 165 125 87.5 165 506 380
50 215 175 135 87.5 165 516 380
80 260 210 170 112.5 120 670 520
100 300 250 200 133 120 698 520
125 381 295 240 200 120 710 520
150 403 340 280 270 120 730 520

五、電動防爆球閥 訂貨須知　

1.產品型號與名稱 2.公稱通徑DN及額定流量系數KV 3.公稱壓力和壓差 4.流量特性 5.閥體和閥內組件材料 6.適用溫度 7.是否帶附件 8.控制信號是4-20mA電流或1-5v電壓信號
感謝您訪問我們的網站，如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服！

相關名稱：電動防爆球閥 防爆型電動球閥
