Q946F/H電動四通球閥

Q946F電動四通球閥 (配CHR執行器)	Q946F電動四通球閥 (配DZW執行器)

一、電動四通球閥 產品概述

上海川滬閥門有限公司生產的電動四通球閥有角行程執行器和四通球閥組成，有著以下的使用場景：

1. 石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統。
2. 化工產品、醫藥和食品經營。
3. 水電、火電和核電的電力經營系統。
4. 城市和工業企業的給排水、供熱、和供氣系統。
5. 農田的排灌系統。
6. 治金經營系統。

二、電動四通球閥 產品特點

1. 流體阻力小：球體和閥體的連接管道截面相等，且球體通道采用圓弧連接，介質通過球體時，流體阻力小。
2. 密封性能： 閥座采用具有一定彈性變形和高強度的PTFE材料，達到良好密封性能保證了閥門的穩定性。
3. 使用壽命長：閥門的閥芯和光頸材料采用奧氏不銹鋼，閥座材料選用PTFE，能達到良好的抗腐蝕性作用，延長了閥門使用壽命。

三、電動四通球閥 技術參數

閥體形式	四通鑄造閥體
公稱通徑	DN50～600mm
公稱壓力	PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K
法蘭標準	JB/T79.2-1994、 ASME/ANSI B165
連接形式	法蘭式
壓蓋型式	壓蓋壓緊式
密封填料	V型聚四氟乙烯填料、柔性石墨填料等
設計和制造	GB/T12237-1989； APl608
檢驗和試驗	GB/T13927-1992； APl 598

四、電動四通球閥 執行器

執行器型號	CHR、3810R、DZW、HQ、PSQ
主要技術參數	電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V-DC、輸出信號：4-20mA·DC
	防護等級：相當IP65(或IP67)、隔爆標志：ExdⅡBT4、手操功能：手柄
	環境溫度：-25～+70℃、環境濕度：≤95%

五、電動四通球閥 流向原理圖

如圖："LL''型四通球閥只需操作板手或執行器將球體轉動90°，同時對兩種介質的流向進行切換，即方便而迅速，實現一閥多用的效果。

"LL"型介質切換圖

六、電動四通球閥 零件材料

閥體/閥蓋	GB	WCB		ZGlCrl8Ni9Ti		ZGOCfl8Nil2M02Ti
	ASTM	WCB		CF8		CF8M
球體	GB	2Crl3		1Cfl8Ni9Ti		0Cfl8Ni12M02Ti
	ASTM	420		304		316
閥桿	GB	2Crl3		1Crl8Ni9Ti		0Crl8Ni12M02Ti
	ASTM	420		304		316
閥座	GB	聚四氟乙烯	對位聚苯	聚四氟乙烯	對位聚苯	聚四氟乙烯	對位聚苯
	ASTM	聚四氟乙烯	對位聚苯	聚四氟乙烯	對位聚苯	聚四氟乙烯	對位聚苯
填料	GB	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨
	ASTM	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨
螺栓	GB	35		0Crl8Ni9		0Crl8Ni9
	ASTM	A193B7		A320-B8		A320-B8
螺母	GB	45		0Cfl8Ni9		0Crl8Ni9
	ASTM	A1942H		A194-8		A194-8

七、電動四通球閥 主要性能規范

公稱壓力(MPa)	常溫大工作壓力(MPa)	殼體試驗壓力(MPa)	氣密封試驗壓力(MPa)	高壓密封試驗壓力(MPa)
PN1.6	1.6	2.4	0.6	1.76
PN2.5	2.5	3.8	0.6	2.75
PN4.0	4.0	6.0	0.6	4.4
l50LB	2.0	3.0	0.6	2.2

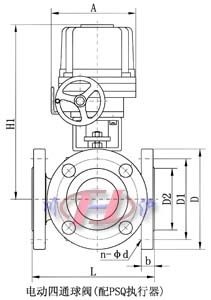

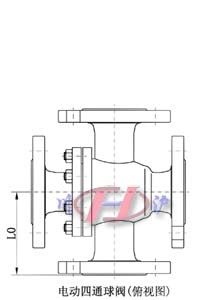

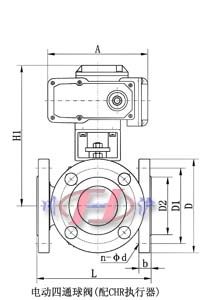

八、電動四通球閥 主要外形和連接尺寸

公稱壓力PN	公稱通徑DN	尺 寸
		L	L0	D	D1	D2	b	z-φd	H1	A
1．6MPa	50	260	130	165	125	100	16	4-ф18	205	根據配置 執行機構 大小而定
	65	320	160	185	145	120	18	4-ф18	245
	80	320	160	200	160	135	20	8-ф18	305
	100	370	185	220	180	155	20	8-ф18	340
	125	510	255	250	210	185	22	8-ф18	425
	150	510	255	285	240	2'0	24	8-ф23	450
	200	580	290	340	295	265	26	12-ф23	480
	250	670	335	405	355	320	30	12-ф25	530
	300	760	380	460	410	375	30	12-ф25	585
	350	850	425	520	470	435	34	16-ф25	625
	400	980	490	580	525	485	36	16-ф30	670
	450	1080	540	640	585	545	40	20-ф30	705
	500	1220	610	715	650	608	44	20-ф34	765
	600	1360	680	840	770	718	48	20-ф41	840

注：以上參數為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
