產品圖片
川滬首頁 >> 產品展示 >> 電動球閥 >> 電動低溫球閥
電動低溫球閥 (配防爆執行器) 電動低溫球閥 (內部結構圖)
電動低溫球閥 (配防爆執行器) 電動低溫球閥 (內部結構圖)

一、電動低溫球閥 產品特點

上海川滬閥門有限公司生產的電動低溫球閥分為低溫浮動球閥和低溫固定球閥兩類,對于溫度高于-50℃,一般不采用長頸結構,對于溫度低于-50℃的球閥,頸部長度一般為250mm,或根據設計和計算確定。電動低溫球閥主要用于輸出液態低溫介質如乙烯、液氧、液氫、液化天然氣、液化石油產品等，不但易燃易爆，而且在升溫時要?dú)饣�，氣化時，體積膨脹數百倍。電動低溫球閥的材料非常重要，材質不合格，會造成殼體及密封面的外漏或內漏；零部件的綜合機械性能、強度和鋼度滿足不了使用要求甚至斷裂。導致液化天然氣介質泄漏引起爆炸。電動低溫球閥經特殊的低溫處理，將粗加工的零件置于冷卻介質中數小時(2-6小時)，以釋放應力，確保材料的低溫性能，保證精加工尺寸，以防閥門在低溫工況時，因溫度變化造成變形而導致的泄漏。

二、電動低溫球閥 閥體

閥體形式 二段式鑄造閥體
公稱通徑 DN15～300mm
公稱壓力 PN1.0、1.6、2.5 MPa
連接形式 法蘭式、焊接式
適用溫度 -40℃～-196℃
閥蓋形式 一體式
壓蓋型式 壓蓋壓緊式

三、電動低溫球閥 閥內件

閥芯形式 O型球體閥芯
流量特性 近似快開型

四、電動低溫球閥 執行器

執行器型號 CHR、3810R、DZW、HQ、PSQ
主要技術參數 電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V-DC、輸出信號：4-20mA·DC
防護等級：相當IP65(或IP67)、隔爆標志：ExdⅡBT4、手操功能：手柄
環境溫度：-25～+70℃、環境濕度：≤95%

五、電動低溫球閥 性能指標

公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數KV 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
允許壓差(MPa) ≤ 公稱壓力
動作范圍 0～90°
泄露量Q 按GB/T4213-92，小于額定KV0.01%
基本誤差 ±1%
回差 ±1%
死區 ≤1%(可調)
可調范圍 250：1 350：1

六、電動低溫球閥 材料參數

1 左閥體 CF8、CF8M、CF3M
2 右閥體 CF8、CF8M、CF3M
3 閥座 PEFE、PPL、304、316
4 球體 304、316
5 閥桿 304、316
6 密封填料 PTFE/柔性石墨
7 填料壓蓋 CF8、CF8M、CF3M
8 聯軸器 304、316
9 執行器 配置執行器不同，材質也不相同

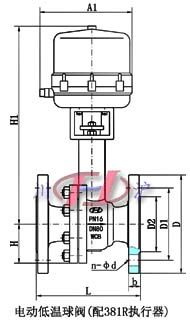

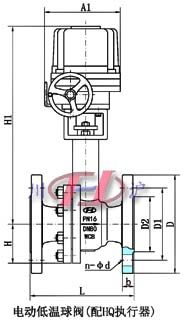

六、電動低溫球閥 主要外形及連接尺寸

電動低溫球閥 電動低溫球閥
公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 140 150 165 180 200 220 250 280 320 360 400 630 750
H 44.5 49 55 65 65 75 90 95 115 127 140 172.5 310 350
H1 根據實際溫度及執行機構而定
D 95 105 115 140 150 165 185 200 220 250 285 340 405 460
D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410
D2 46 56 65 76 84 99 118 132 156 184 211 266 319 370
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26
A、A1 根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同
注：以上參數均為PN1.6MPa不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
