J644氣動角式截止閥

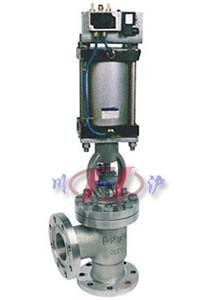

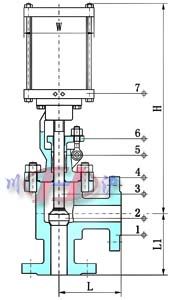

氣動角式截止閥	氣動角式截止閥(內部結構圖)

一、氣動角式截止閥 概述

氣動角式截止閥是一種常用的截?cái)嚅y，主要用來接通或截?cái)喙苈分械慕橘|(zhì)，一般不用于調節流量。氣動角式截止閥適用的壓力、溫度范圍很大，但一般用于中、小口徑的管道。

二、氣動角式截止閥 產品特點

1、與閘閥相比，截止閥的結構較簡單，制造與維修都較方便。
2、密封面不易磨損、擦傷，密封性較好，壽命較長。
3、啟閉時閥瓣行程較小，啟閉時間較短，閥門高度較小。

三、氣動角式截止閥 技術參數

閥體型式	角型鑄造閥
閥芯型式	柱塞式(錐面)
公稱通徑	DN50 ～ DN250
公稱壓力	PN1.6～10.0MPa
法蘭標準	JB、GB、ANSI、BS、API、ISO、DIN、JIS
連接形式	法蘭、螺紋、焊接
密封填料	聚四氟乙烯、柔性石墨
工作溫度	≤450℃

四、氣動角式截止閥 零件材料

1	閥體	WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
2	閥芯	2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
3	閥桿	2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
4	閥蓋	WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV
5	填料	柔性石墨、PTFE
6	填料壓蓋	2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
7	電動執行器	殼體(HT200、WCB)

五、氣動角式截止閥 性能規范

試驗壓力(MPa)	公稱壓力(MPa)				壓力級(class)		JIS(K)
	1.6	2.5	4.0	6.4	150	300	10K	20K
強度試驗	2.4	3.75	6.0	9.6	3.0	7.5	2.4	3.8
密封試驗	1.76	2.75	4.4	7.04	2.2	5.5	1.5	2.8
低壓密封試驗	0.6MPa

六、氣動角式截止閥 外形及連接尺寸

DN	in	L	L1	H	W
15	1/2	65/90	65/90	由于閥門壓力 不同，所以連 接尺寸也不相 同，如需詳細 技術資料或安 裝圖紙，請咨 詢公司技術部 或銷售部，將 為您提詳細的 技術資料及圖 紙！
20	3/4	75/95	75/95
25	1	80/100	80/100
32	21/4	95/105	95/105
40	21/2	100/115	100/115
50	2	115/125	115/125
65	21/2	145	145
80	3	155	155
100	4	175	175
125	5	200	200
150	6	240/225	240/225
200	8	275	275

注：以上參數均以國標為準，其壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
