FL641F氣動放料閥

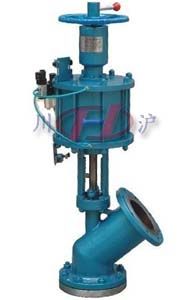

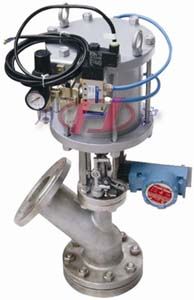

氣動放料閥(上展式、下展式)	氣動放料閥(上展式、下展式)

一、氣動放料閥 概述

上海川滬閥門有限公司生產的FL641F氣動放料閥是用氣動執行器控制閥門，性能與用途：操作方便，開啟自由,運動靈活可靠；閥瓣裝配維修簡單，密封結構合理，密封圈更換方便實用。 結構：主要由閥體，閥瓣，密封圈，閥桿，支架，閥壓蓋，手輪，法蘭，螺母，定位螺釘?shù)攘慵��?
1、氣動放料閥適用介質如水、丙酮、酒精、氨、碳酸鋇、苯（WCB材質的低用溫度為-29℃,高溫度為425℃。）
2、使用介質如顆粒、油品、紙漿、二氧化碳、氣（不銹鋼材質的低使用溫度為-100℃，高使用溫度為232℃。）
3、嚴禁使用含氟離子液體（如HF等）也不能用強堿及磷酸（溫度＞150℃濃度＞30%）。

二、氣動放料閥 零件材料

零件名稱	ZG1Cr18 Ni9Ti系列	ZG00Cr18 Ni10系列	ZG1Cr18 Ni12MO 2 Ti系列	ZG00Cr17Ni14MO 2 系列	WCB系列
閥體/閥蓋	ZG1Cr18 Ni9Ti	ZG00Cr18 Ni10	ZG1Cr18 Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
閥桿	ZG1Cr18 Ni9Ti	ZG00Cr18 Ni10	ZG1Cr18 Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
閥瓣	ZG1Cr18 Ni9Ti	ZG00Cr18 Ni10	ZG1Cr18 Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
墊片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE	石墨+304
螺柱	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18 Ni9Ti	1Cr18 Ni9Ti	1Cr18 Ni9Ti	1Cr18 Ni9Ti	45

三、氣動放料閥 外形及連接尺寸

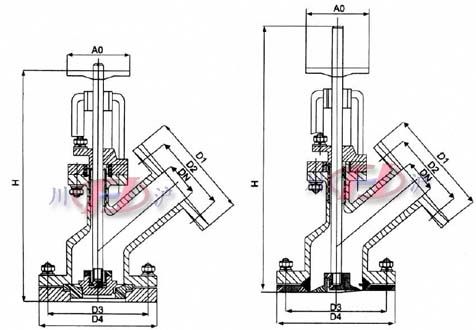

氣動放料閥(上展式、下展式) 結構尺寸圖

DN	上法蘭		上法蘭	下法蘭	密封座
	D1	D2	D3	D4	D5	D6
25	115	80	115	85	/	/
32	135	100	135	100	/	/
40	145	110	145	110	80	60
50	165	125	160	125	85	70
65	180	145	180	145	130	85
80	195	160	195	160	135	95
100	215	180	215	180	160	130
125	245	210	245	210	160	140
150	280	240	280	240	185	165
200	335	295	335	295	/	/

注：以上參數均以國標為準，其壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
