上海川滬閥門有限公司logo
川滬首頁 >> 產品展示 >> 電、氣動調節閥 >> 電動截止閥

J941電動截止閥

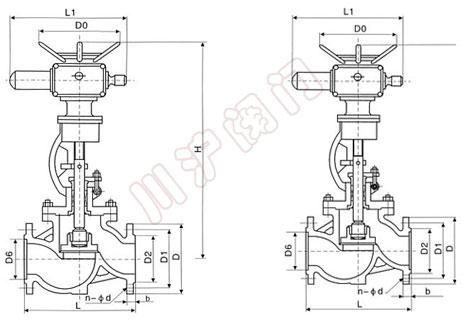

J941H電動截止閥 J941H電動截止閥,結構圖
電動截止閥 電動截止閥 結構圖

一、電動截止閥主要用途

法蘭連接的截止閥適用于公稱壓力PN1．6～16MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。

二、電動截止閥結構特點

1、選材考究，符合國內、外相關標準，結構合理，造型美觀。
2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立（Stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
3、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
4、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
5、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
6、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。
7、配有DZW系列多回轉式電動裝置，具有殼體小，重量輕，功能全，并可與遠程電腦配套使用，也可按用戶要求選配電動裝置。

三、電動截止閥應用規范

設計與制造 GB/T12235
連接端尺寸
 結構長度 GB/T12221
法蘭尺寸 JB/T79
檢驗與試驗 JB/T9092
材 料 碳鋼
 GB/T12229
不銹鋼
 GB/T12230
合金鋼 Q/ZB66
標 志 GB/T12220
供 貨 JB/T7928

四、電動截止閥主要零件材料及主要用途

閥體 閥蓋 閥瓣 密封圈 閥桿 填料 適用介質 適用溫度 (≤℃)
WCB WCB+D507MO ?D577 2Crl3 柔性石墨 水、油品、蒸汽 425
ZGlCrl8Ni9Ti 0Crl8Ni9Ti+
Stellite12		 Stellite6 lCrl8Ni9Ti PTFE 硝酸類 200
ZGlCrl8Ni2Mo2Ti CF8M+
Stellite12		 lCrl8Ni2Mo2Ti lCrl8Ni2Mo2Ti PTFE 磷酸類、
堿類、混酸		 200
ZG00Crl7Nil4M02 CF3M+
Stellite12		 Stel1ite6 316L PTFE 磷酸類、
尿素、甲銨液		 200
ZGlCr5MO ZGlCr5MO+
Stellite12		 Stel1ite6 25Cr2Mo1VA 柔性石墨 水、油品、蒸汽 550

五、電動截止閥主要外形尺寸、連接尺寸及質量

公稱壓力 PN(MPa) 公稱通徑 DN(mm) 標準值 參考值
L D D1 n2 D6 b f f1 Z-φd L1 H 質量
1．6 50 230 160 125 100 　 16 3 　 4-φ18 590 645 48
65 290 180 145 120 　 18 3 　 4-φ18 590 690 60
80 310 195 160 135 　 20 3 　 8-φ18 590 715 65
100 350 215 180 155 　 20 3 　 8-φ18 590 770 71
125 400 254 210 185 　 22 3 　 8-φ18 590 780 119
150 480 280 240 210 　 24 3 　 8-φ23 590 810 210
200 600 335 295 265 　 26 3 　 12-φ23 810 967 320
250 622 405 355 320 　 30 3 　 12-φ25 810 1143 550
300 698 460 410 375 　 30 4 　 12-φ25 830 1292 785
2.5 50 230 160 125 100 　 20 3 　 4-φ18 590 645 50
65 290 180 145 120 　 22 3 　 8-φ18 590 690 65
80 310 195 160 135 　 22 3 　 8-φ18 590 715 67
100 350 230 190 160 　 24 3 　 8-φ23 590 770 73
125 400 270 220 188 　 28 3 　 8-φ25 590 780 127
150 480 300 250 218 　 30 3 　 8-φ25 810 810 215
200 600 360 310 278 　 34 3 　 12-φ25 810 967 322
250 622 425 370 332 　 36 3 　 12-φ30 830 1143 585
300 698 485 430 390 　 40 4 　 16-φ30 830 1292 795
4．0 50 230 160 125 100 88 20 3 4 4-φ18 590 645 61
65 290 180 145 120 110 22 3 4 8-φ18 590 690 75
80 310 195 160 135 121 22 3 4 8-φ18 590 715 84
100 350 230 190 160 150 24 3 4．5 8-φ23 590 770 101
125 400 270 220 188 176 28 3 4．5 8-φ25 810 782 207
150 480 300 250 218 204 30 3 4．5 8-φ25 810 875 226
200 600 375 320 282 260 38 3 4．5 12-φ30 810 1160 399
6．4 50 300 175 135 105 88 26 3 4 4-φ23 590 710 64
65 340 200 160 130 110 28 3 4 8-φ23 590 750 77
80 380 210 170 140 121 30 3 4 8-φ23 590 785 86
100 430 250 200 168 150 32 3 4．5 8-φ25 810 837 171
125 500 295 240 202 176 36 3 4．5 8-φ30 810 1031 243
150 550 340 280 240 204 38 3 4．5 8-φ34 830 1066 296
200 650 405 345 300 260 44 3 4．5 12-φ34 830 1213 420
10．0 50 300 195 145 112 88 28 3 4 4-φ25 590 714 81
65 340 220 170 138 110 32 3 4 8-φ25 590 734 102
80 380 230 180 148 121 34 3 4 8-φ30 810 847 175
100 430 265 210 172 150 38 3 4．5 8-φ30 810 950 194
125 500 310 250 210 176 42 3 4．5 8-φ34 830 1141 285
150 550 350 290 250 204 46 3 4．5 12-φ34 830 1240 450
200 650 430 360 312 260 54 3 4．5 12-φ4l 830 1425 850
16．0 50 300 215 165 132 88 36 3 4 8-φ25 590 562 92
65 340 245 190 152 110 44 3 4 8-φ30 810 743 165
80 380 260 205 168 121 46 3 4 8-φ30 830 820 216
100 430 300 240 200 150 48 3 4．5 8-φ34 830 935 238
