川滬首頁 >> 產品展示 >> 電、氣動截止閥 >> 電動水封截止閥

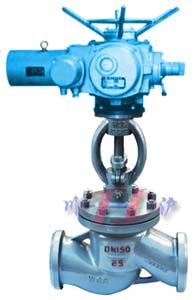

DSJ961H電動水封截止閥

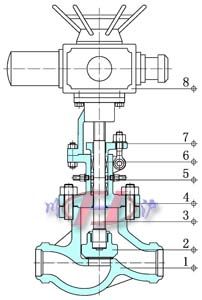

電動水封截止閥 電動水封截止閥 (內部結構圖)
電動水封截止閥 電動水封截止閥(內部結構圖)

一、電動水封截止閥 概述

電動水封截止閥適用于公稱壓力PN2.5～4.0MPa，工作溫度0~450℃的火力電站回水冷凝系統及石油、化工要求與大氣隔離的系統管道上，切斷或接通管路中的介質，電動水封截止閥適用介質為：水、油品、蒸汽和非腐蝕性氣體。

二、電動水封截止閥 產品特點

1、選材考究，符合國內外相關標準，材料全面質量高。
2、密封副配對先進合理，提高了密封性能，使用壽命長。
3、產品按國家標準GB/T12235設計制造，結構新穎 ，造型美觀。連接端有法蘭和焊接，可根據用戶不同要求配接。
4、填料函設計成水密封結構，接入0.6～1.6Ma的水填料，摩擦力小，密封好，能使系統大氣隔離，保證良好的氣密性，屬環保產品。
5、閥桿經調質及表面氮化處理，有良好的抗腐蝕性，抗擦傷性和耐磨性。
6、結構緊湊，操作靈活，檢修方便。
7、倒密封采用不銹鋼螺紋連接密封或本體堆焊奧氏不銹鋼而成，填料更換可在不停機情況下進行，方便快捷不影響系統運行。

三、電動水封截止閥 技術參數

閥體型式 直通鑄造閥體
閥芯型式 柱塞式(錐面)
公稱通徑 DN50 ～ DN200
公稱壓力 PN1.6～10.0MPa
連接形式 法蘭、焊接

四、電動水封截止閥 零件材料

1 閥體 WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
2 閥芯 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
3 閥桿 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
4 閥蓋 WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV
5 注水嘴 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
6 填料 柔性石墨、PTFE
7 填料壓蓋 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
8 電動執行器 殼體(HT200、WCB)

五、電動水封截止閥 性能規范

試驗壓力(MPa) 公稱壓力(MPa) 壓力級 JIS(K)
1.6 2.5 4.0 6.4 150 300 10K 20K
強度試驗 2.4 3.75 6.0 9.6 3.0 7.5 3.0 7.5
密封試驗 1.76 2.75 4.4 7.04 2.2 5.5 2.2 5.5
工作溫度 ≤450℃
適用介質 水、蒸汽、油品及非腐蝕性介質

六、電動水封截止閥 外形及連接尺寸

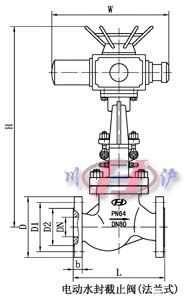

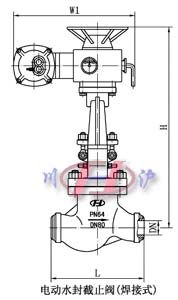

電動水封截止閥(法蘭式) 電動水封截止閥(焊接式)
DN L D D1 D2 b H W W1
50 230 160 125 100 20 根據所配置電動執行器而定！
65 290 180 145 120 22
80 310 195 160 135 22
100 350 230 190 160 24
125 400 270 220 188 28
150 480 300 250 218 30
200 600 360 310 278 34
