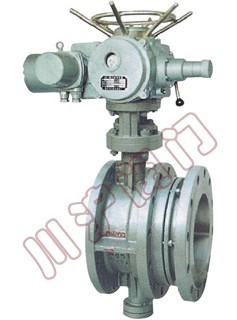

SD943電動伸縮蝶閥

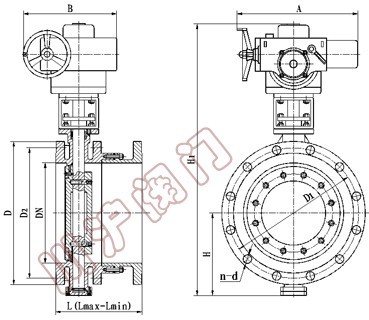

SD943H電動伸縮蝶閥 SD943H電動伸縮蝶閥 結構圖
電動伸縮蝶閥 電動伸縮蝶閥 結構圖

一、電動伸縮蝶閥 概述

伸縮蝶閥適用于溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。其主要特點如下：
1、設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速；
2、伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便。
3、密封部位可調節更換、密封性能可靠等特點。

二、電動伸縮蝶閥 采用標準

設計標準：GB/T12238-1989；JB/T8527-1997
法蘭連接尺寸：
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992；JB/T9092-1999

三、電動伸縮蝶閥 執行機構

1.電源：電機為三相交流，380V（特殊訂貨660V、440V或220V），50Hz（特殊訂貨60Hz）；控制線電壓220V/50Hz（特殊訂貨60Hz）；遠程控制電壓24VDC。
2.工作環境：
3.環境溫度：-20—+60℃（特殊訂貨-60—+80℃）
4.相對溫度：≤90%(25℃時）
5.普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1-T4組的爆炸性　　氣體混合物。（詳見GB3836.1）
6 防護等級：戶外型和防爆型為IP55（可訂制IP67）。
7. 工作制：為短時10分鐘（可訂制30分鐘）。

四、電動伸縮蝶閥 主要技術參數

公稱通徑 DN（mm） 50～2000
公稱壓力 PN（MPa） 0.6 1.0 1.6
試驗壓力 強度試驗 0.9 1.5 2.4
密封試驗 0.66 1.1 1.76
氣密封試驗 0.6 0.6 0.6
適用溫度 ≤80℃
適用介質 空氣、水、蒸氣、煤氣、油品等。
驅動形式 手動、蝸桿蝸輪傳動、氣傳動、電傳動。

五、電動伸縮蝶閥 主要零件材質

公稱通徑 DN（mm） 50～2000
公稱壓力 PN（MPa） 0.6 1.0 1.6
試驗壓力 強度試驗 0.9 1.5 2.4
密封試驗 0.66 1.1 1.76
氣密封試驗 0.6 0.6 0.6
適用溫度 ≤80℃
適用介質 空氣、水、蒸氣、煤氣、油品等。
驅動形式 手動、蝸桿蝸輪傳動、氣傳動、電傳動。

六、電動伸縮蝶閥 主要外形連接尺寸

公稱
通徑		 外形尺寸(參考值) 法蘭尺寸和螺栓孔尺寸(標準值) 電動
裝置
型號
(參考)
H H1 設計
大
長度		 設計
小
長度 		設計
長度		 A B 0.6MPa 1.0MPa 1.6MPa
毫米 D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
50 80 440 186 156 171 250 255 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18 QB10-1
65 95 445 190 160 175 250 255 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18 QB10-1
80 98 476 198 166 182 250 255 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18 QB10-1
100 114 504 228 188 208 250 255 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18 QB10-1
125 128 550 240 201 220 250 255 240 200 174 8-18 250 210 184 8-18 250 210 184 8-18 QB20-1
150 139 652 240 206 226 300 315 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22 QB20-1
200 174 732 265 219 242 300 315 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22 QB60-1
250 215 823 295 240 267 300 315 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26 QB60-1
300 245 877 308 254 282 300 315 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26 QB120-1
350 270 932 327 272 300 300 315 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26 QB120-1
400 305 1047 368 308 338 300 315 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30 QB250-1
450 325 1092 370 310 340 575 714 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30 QB250-1
500 360 1182 392 332 362 575 714 645 600 568 20-22 670 620 582 20-26 715 650 609 20-33 QB250-1
600 445 1380 441 375 408 656 810 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36 QB50
0-0.5
700 505 1502 460 400 445 656 810 860 810 772 24-26 895 840 794 24-30 910 840 794 24-36 QB50
0-0.5
800 560 1545 499 445 475 656 810 975 920 878 24-30 1015 950 901 24-33 1025 950 901 24-39 ZA60
900 630 1710 520 460 490 785 863 1075 1020 978 24-30 1115 1050 1001 28-33 1125 1050 1001 28-39 ZA60
1000 680 1805 600 530 565 785 863 1175 1120 1078 28-30 1230 1160 1112 28-36 1255 1170 1112 28-42 ZA60
1200 795 2096 675 571 623 785 863 1405 1340 1295 32-33 1455 1380 1328 32-39 1485 1390 1328 32-48 ZA120
1400 900 2296 760 684 722 790 1338 1630 1560 1510 36-36 1675 1530 1530 36-42 1685 1590 1530 36-48 ZA120
1600 1100 2720 860 770 815 868 1476 1830 1760 1710 40-36 1915 1820 1750 40-48 1930 1820 1750 40-56 ZA240
1800 1124 2830 930 830 880 868 1476 2045 1970 1718 44-39 2115 2020 1950 44-48 2130 2020 1950 44-56 ZA240
2000 1292 3120 1020 920 970 965 1600 2265 2180 2125 48-48 2325 2230 2150 48-48 2345 2230 2150 48-62 ZA240

七、電動伸縮蝶閥 安裝使用注意事項

1、伸縮蝶閥在安裝前必須平放，切勿隨意磕碰。
2、伸縮蝶閥出廠時結構長度為小長度，安裝時，拉至安裝長度（即設計長度）。
3、當管道間長度超過伸縮閥安裝長度時，請調整管道間隔，切勿強行拉伸縮閥，以免損壞伸縮閥。
4、伸縮蝶閥可在任意安裝，做溫度補償用時，在管道安裝完成后，需沿管道軸線方向兩端加支架，防止伸縮閥 伸縮管拉出（見圖1），支架的支承力按下列公式計算，運行時嚴禁將支架卸掉。
5、伸縮蝶閥不做溫度補償時，只做安裝更換、維修閥門方便用時，可用通蝶栓限位，對稱夾緊伸縮蝶閥以防止伸縮管拉出（見圖2），損壞伸縮蝶閥及管道裝置或建筑物。螺栓直徑可按照法蘭螺栓直徑，其螺栓強度和承受試驗壓力及管道拉力，按上公式進行計算，運行時限位螺栓嚴禁卸掉（螺栓另配）
6、管道施工現場嚴禁隨意拆卸解體伸縮蝶閥。
7、本伸縮蝶閥，加工精細，配合嚴密，請勿在現場隨意反復拉長壓短伸縮蝶閥。管道安裝時，要求伸縮閥兩端管道必須同心，管道上的兩法蘭面要求平行。
8、法蘭固定螺栓應對稱緊固，請勿單邊強行緊固法蘭固定螺栓。
9、伸縮管安裝在閥門后。
10、伸縮閥伸縮部分不得安裝在管道拐角處或管道末端。
