川滬閥門產品
川滬首頁 >> 產品展示 >> 電動蝶閥 >>電動防爆蝶閥

電動防爆蝶閥

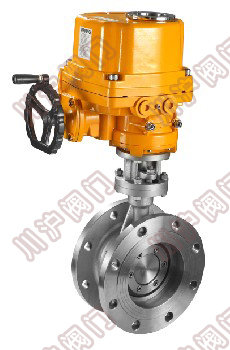

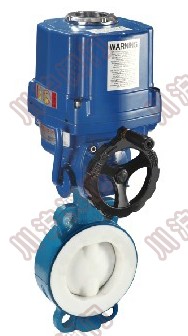

D971F4電動防爆襯氟蝶閥 D941H電動防爆硬密封蝶閥
D971F4電動防爆襯氟蝶閥 D941H電動防爆硬密封蝶閥

一、電動防爆蝶閥 概述

上海川滬閥門有限公司生產的電動防爆蝶閥是由三偏心蝶閥和電動執行器組成。電動防爆蝶閥的結構形式有：三偏心結構和單偏心結構，密封形式有：金屬密封和軟密封結構。電動防爆蝶閥接形式分為法蘭式和對夾式兩種。在溫度低于150度以內可選用四氟密封蝶閥，高溫工況可選用三偏心硬密封閥體。防爆型電動調節蝶閥可廣泛應用于食品，環保，輕工，石油，化工，教學設備，造紙，電力等到行業的工業過程自動控制系統中。電動防爆蝶閥在食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

二、電動防爆蝶閥 特點

1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。

三、電動防爆蝶閥 技術參數

設計標準 GB/T2238-1989
法蘭連接尺寸 GB/T9113.1-2000；GB/T9115.1-2000；JB78
結構長度 GB/T12221-1989
壓力試驗 GB/T13927-2000；JB/T9092-1999

四、電動防爆蝶閥 執行器參數

執行器類別 3610R系列執行器參數 HQ系列執行器參數
電源電壓 標準：220V AC單相 可選：110V AC 單項、380V/440V AC三相、24V/110V/220V AC
輸出力矩 50N·M～1500N·M 50N·M～3000N·M
動作范圍 0～90° 0～90°、0°～270°可選
控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間 10秒/15秒/30秒 18S～112S
保護裝置 過載保護 內置過熱保護、過載保護
環境溫度 -30°～60° -20℃～+70℃
手動操作 同附帶手柄操作 機械離合機構，配手輪操作
機械限位 電氣、機械二重限位 2個外部調整螺栓
防護等級 IP55 IP65、IP67、可定制IP68
防爆等級 ExdⅡ BT4 ExdⅡ BT4,ExdⅡ CT6
位置測量 比例控制單元 電位計、比例控制單元
驅動電機 AC可逆電機 鼠籠式異步電機
進線接口 2-PF 1/2〞進線線鎖 2個 PF 3/4"
殼體材料 鋼，鋁合金 鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層 干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點
適用于動作頻繁的調節回路，當接通持續率為25%時，每小時動作次數可達630-1200次

五、電動防爆蝶閥 主要零件材料

零件名稱 材料
閥體 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
蝶板 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈 各種橡膠、聚四氟、不銹鋼
閥桿 2Cr13、不銹鋼
填料 O型圈、柔性石墨

六、電動防爆蝶閥 主要性能指標

公稱通徑DN(mm) DN50～1200
公稱壓力 PN(MPa) 0.6 1.0 1.6 2.5
試驗壓力 強度試驗 0.9 1.5 2.4 3.75
密封試驗 0.66 1.1 1.76 2.75
低壓氣密試驗 0.5～0.7
適用介質 空氣、水、污水、蒸氣、煤氣、油品等

七、電動防爆蝶閥 主要尺寸圖

電動防爆蝶閥 (法蘭式硬密封) 電動防爆蝶閥 (對夾式硬密封) 電動防爆蝶閥 (對夾式軟密封)
電動防爆蝶閥 (法蘭式硬密封) 電動防爆蝶閥 (對夾式硬密封) 電動防爆蝶閥 (對夾式軟密封)

八、電動防爆蝶閥 主要連接尺寸

公稱通經(DN) 主要尺寸 法蘭尺寸
L L1/L2 H H1 1.0MPa 1.6MPa 2.5MPa
硬密封 軟密封 D D1 n-Фd D D1 n-Фd D D1 n-Фd
50 108 43 112 63 530 165 125 4-18 165 125 4-18 165 125 4-18
65 112 46 115 70 530 185 145 4-18 185 145 4-18 185 145 8-18
80 114 46 120 83 565 200 160 4-18 200 160 8-18 200 160 8-18
100 127 52 138 105 600 220 180 8-18 220 180 8-18 235 190 8-22
125 140 56 164 115 640 250 210 8-18 250 210 8-18 270 220 8-26
150 140 56 175 137 705 285 240 8-22 285 240 8-22 300 250 8-26
200 152 60 200 164 775 340 295 8-22 340 295 12-22 360 310 12-26
250 165 68 243 206 945 395 350 12-22 405 355 12-26 425 370 12-30
300 178 78 250 230 1070 445 400 12-22 460 410 12-26 485 430 16-30
350 190 78 280 248 1140 505 460 16-22 520 470 12-26 555 490 16-33
400 216 102 305 289 1210 565 515 16-26 580 525 16-26 620 550 16-36
450 222 114 350 320 1335 615 565 20-26 640 585 16-30 670 600 20-36
500 229 127 380 343 1415 670 620 20-26 715 650 20-30 730 660 20-36
600 267 154 445 413 1605 780 725 20-30 840 770 20-33 845 770 20-39
700 292 165 480 478 1844 895 840 24-30 910 840 24-36 960 875 24-42
800 318 190 530 525 2040 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 330 203 580 585 2255 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 410 216 650 640 2380 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 470 254 760 755 2640 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56
