川滬首頁 >> 產品展示 >> 電動蝶閥 >> 電動雙向金屬密封蝶閥

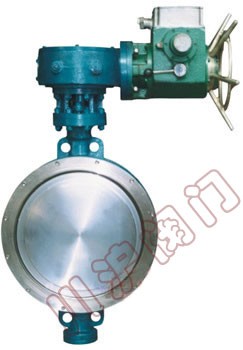

Ds973電動雙向金屬密封蝶閥

Ds973電動雙向金屬密封蝶閥 Ds973電動雙向金屬密封蝶閥 結構圖
電動雙向金屬密封蝶閥 電動雙向金屬密封蝶閥 結構圖

一、電動雙向金屬密封蝶閥 概述

電動雙向金屬密封蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。

二、電動雙向金屬密封蝶閥 特點

由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。

三、電動雙向金屬密封蝶閥 采用標準

設計標準 :GB/T12238-1989；JB/T8527-1997
法蘭連接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999

四、電動雙向金屬密封蝶閥 執行機構

1.電源：電機為三相交流，380V（特殊訂貨660V、440V或220V），50Hz（特殊訂貨60Hz）；控制線電壓220V/50Hz（特殊訂貨60Hz）；遠程控制電壓24VDC。
2.環境溫度：-20—+60℃（特殊訂貨-60—+80℃）
3.相對溫度：≤90%(25℃時）
4.普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1-T4組的爆炸性　　氣體混合物。（詳見GB3836.1）
5.防護等級：戶外型和防爆型為IP55（可訂制IP67）。
6.工作制：為短時10分鐘（可訂制30分鐘）。

五、電動雙向金屬密封蝶閥 主要技術參數

公稱通徑 DN（mm） 50～2000 50～500
公稱壓力 PN（MPa） 0.6 1.0 1.6 2.5 4.0
試驗壓力 強度試驗 0.9 1.5 2.4 3.75 6.0
密封試驗 0.66 1.1 1.76 2.75 4.4
氣密封試驗 0.6 0.6 0.6 0.6 0.6
滲漏率 ＜0.1×DNmm3/s（符合GB/T13927-92標準）
適用溫度 碳鋼:-29℃～425℃ 不銹鋼-40℃～600℃
適用介質 空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等
驅動形式 蝸桿蝸輪傳動、氣傳動、電傳動

六、電動雙向金屬密封蝶閥 主要零件材質

零件名稱 材料
閥體 鑄鐵、不銹鋼、鉻鉬鋼、合金鋼
蝶板 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈 不銹鋼與耐高溫石棉板組合成多層次
閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼
軸承 奧氏體不銹鋼、304氮化
填料 柔性石墨

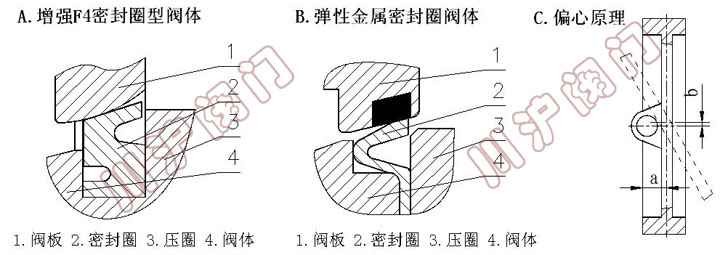

七、電動雙向金屬密封蝶閥 三偏心特點及原理

D973H電動多層次金屬硬密封蝶閥三偏心特點及原理

偏心蝶閥設計有二處偏心：閥板的旋轉軸 偏離閥板密封圈的截面中心;旋轉軸偏離管 道中心。
開啟時，閥板密封圈面上各點同時脫離密 封面，閥板轉動與密封圈之間無擠壓現象，提 高了密封圈的壽命。使密封圈保持——可自動 調整的佳的密封效果。采用橡膠和增強聚四 氟乙烯密封圈，泄露等級為Ⅵ級，達到零泄露 。彈性金屬不銹鋼密封圈，可用于高溫及其它 較苛刻的場合。

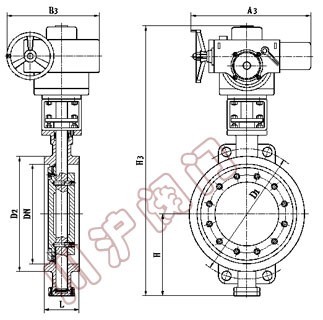

八、電動雙向金屬密封蝶閥 外形尺寸

PN0.6MPa～PN1.0MPa外形尺寸

公稱通徑 長度 標準值 外形尺寸 （參考值) 連接尺寸 (標準值) 重量 (kg)
H H3 A3 B3 PN0.6MPa PN1.0MPa
毫米 英寸 L D1 Z-d D1 Z-d
50 2 43 112 530 250 255 110 4-14 125 4-18 12
65 21/2 46 115 530 250 255 130 4-14 145 4-18 13
80 3 64 120 565 250 255 150 4-18 160 8-18 15
100 4 64 138 600 250 255 170 4-18 180 8-18 17
125 5 70 164 640 250 255 200 8-18 210 8-18 27
150 6 76 175 705 300 315 225 8-18 240 8-22 29
200 8 89 215 775 300 315 280 8-18 295 8-22 45
250 10 114 243 945 300 315 335 12-18 350 12-22 69
300 12 114 285 1070 300 315 395 12-22 400 12-22 86
350 14 127 320 1140 300 315 445 12-22 460 16-22 122
400 16 140 350 1210 300 315 495 16-22 515 16-26 141
450 18 152 350 1335 575 714 550 16-22 565 20-26 191
500 20 152 380 1415 575 714 600 20-22 620 20-26 260
600 24 154 435 1605 656 810 705 20-26 725 20-30 380
700 28 165 480 1844 656 810 810 24-26 840 24-30 450
800 32 190 530 2040 656 810 920 24-30 950 24-33 650
900 36 203 595 2255 785 863 1020 24-30 1050 28-33 830
1000 40 216 650 2380 785 863 1120 28-30 1160 28-36 1050
1200 48 254 775 2640 785 863 1340 32-33 1380 32-39 1400
1400 56 279 870 2886 1560 36-36 1590 36-42 1900
1600 64 318 1000 3156 1760 40-36 1820 40-48 2900
1800 72 356 1110 3421 1970 44-39 2020 44-48 4000
2000 80 406 1250 3685 2180 48-42 2230 48-48 5300

PN1.6MPa～2.5MPa外形尺寸

公稱通徑 長度 標準值 外形尺寸 （參考值） 連接尺寸 (標準值) 重量 (kg)
H H3 A3 B3 PN1.6MPa PN2.5MPa
毫米 英寸 L D1 Z-d D1 Z-d
50 2 43 112 530 250 255 125 4-18 125 4-18 12
65 21/2 46 115 530 250 255 145 4-18 145 8-18 13
80 3 64 120 565 250 255 160 8-18 160 8-18 15
100 4 64 138 600 250 255 180 8-18 190 8-22 17
125 5 70 164 640 250 255 210 8-18 220 8-26 27
150 6 76 175 705 300 315 240 8-22 250 8-26 29
200 8 89 215 775 300 315 295 12-22 310 12-26 45
250 10 114 243 945 300 315 355 12-26 370 12-30 69
300 12 114 285 1070 300 315 410 12-26 430 16-30 86
350 14 127 320 1140 300 315 470 16-26 490 16-33 122
400 16 140 350 1210 300 315 525 16-30 550 16-36 141
450 18 152 350 1335 575 714 585 20-30 600 20-36 191
500 20 152 380 1415 575 714 650 20-33 660 20-36 260
600 24 154 435 1605 656 810 770 20-36 770 20-39 380
700 28 165 480 1844 656 810 840 24-36 875 24-42 450
800 32 190 530 2040 656 810 950 24-39 990 24-48 650
900 36 203 595 2255 785 863 1050 28-39 1090 28-48 830
1000 40 216 650 2380 785 863 1170 28-42 1210 28-56 1050
1200 48 254 775 2640 785 863 1390 32-48 1420 32-56 1400
1400 56 279 870 2886 1590 36-48 1640 36-62 1900
1600 64 318 1000 3156 1820 40-56 1860 40-62 2900
1800 72 356 1110 3421 2020 44-56 2070 44-70 4000
2000 80 406 1250 3685 2230 48-62 2300 48-70 5300

PN4.0MPa外形尺寸

公稱通徑 結構長度（標準值） 外形尺寸（參考值） 連接尺寸(標準值)
H H3 A3 B3 PN4.0MPa
毫米 英寸 L D1 Z-d
50 2 43 112 530 250 255 125 4-18
65 21/2 46 115 530 250 255 145 8-18
80 3 64 120 565 250 255 160 8-18
100 4 64 138 600 250 255 190 8-22
125 5 70 164 640 250 255 220 8-26
150 6 76 175 705 300 315 250 8-26
200 8 89 208 775 300 315 320 12-30
250 10 114 243 945 300 315 385 12-33
300 12 114 285 1070 300 315 450 16-33
350 14 127 320 1140 300 315 510 16-36
400 16 140 350 1210 300 315 585 16-39
450 18 152 350 1335 575 714 610 20-39
500 20 152 380 1415 575 714 670 20-42

注:法蘭標準:GB/T9113.1-2000 GB/T911.5.1-2000
用戶注意:表中H1、H2、H3尺寸均可根據用戶需要加長（長桿蝶閥），若需特殊材料定貨時提出。
注：Ds-代表雙向密封結構
