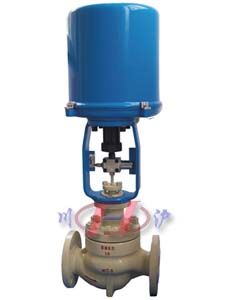

KHLC小口徑籠式調節閥

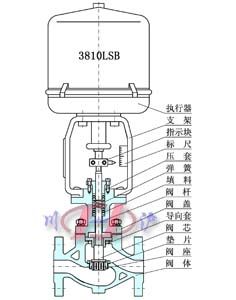

KHLC小口徑籠式調節閥 KHLC小口徑籠式調節閥 內部剖面圖
KHLC小口徑籠式調節閥 KHLC小口徑籠式調節閥 內部剖面圖

一、KHLC小口徑籠式調節閥 概述

上海川滬閥門有限公司生產的KHLC小口徑籠式調節閥具有以下優點：

  1. KHLC小口徑籠式調節閥適用于液體壓差超過3MPa的高壓場合，是一種高性能的調節閥，堅固的閥芯導向和套筒可防止液體發生閃蒸和空化。
  2. KHLC小口徑籠式調節閥具有結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣。
  3. KHLC小口徑籠式調節閥的泄漏量符合ANSI Bl6.104標準。產品符合GB/T4213-92、JB/T7387-94。

二、KHLC小口徑籠式調節閥 閥體參數

閥體型式 直通單座鑄造球型閥
公稱通徑 25、25mm
公稱壓力 美標：ANSI 125、150、300、600 日標：JIS 10、16、20、30、40K 國標：PN1.6、4.0、6.4MPa
連接型式 法蘭連接 FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準 JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接標準 嵌接焊SW
材料 鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、鈦等
上閥蓋 常溫型 -17~+230℃
伸長I型 -45～-17℃ +230～+566℃
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

三、KHLC小口徑籠式調節閥 閥內件

閥芯形式 單座套筒式柱塞型閥芯
流量特性 等百分比特性、線性特性
材料 不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

四、KHLC小口徑籠式調節閥 執行機構

執行器型式 DKZ系列、381L系列、SKZ系列、PSL系列
輸入信號 DKZ執行機構 Ⅱ型0～10mA·DC（輸入電阻200Ω）；Ⅲ型4～20mA·DC（輸入電阻250Ω）
381L執行機構 4～20mA·DC或1～5V（輸入電阻250Ω）
SKZ執行機構 4～20mA·DC、1～5V DC
PSL執行機構 4～20mA·DC
電源電壓 DKZ執行機構 220V，50Hz
381L執行機構 220V，50/60Hz
SKZ執行機構 單相控制220V·50Hz
PSL執行機構 單相控制220V·50Hz； 三相控制380V，50Hz
手動機構 DKZ執行機構：手輪； 361L執行機構:離合式； SKZ執行機構: 手輪； PSL執行機構: 手輪
作用形式 電關式或電開式

五、KHLC小口徑籠式調節閥 主要性能

泄漏量 金屬閥座 小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級
軟閥座 小于閥額定容量的10-7，符合ANSI B16.104-1976 VI級
回差 配DKZ執行機構為1.5%；配361L執行機構為2%；配SKZ執行機構為1%；配PSL執行機構為1%
基本誤差 配DKZ執行機構為±2.5%；配361L執行機構為±2%；配SKZ執行機構為±1.5%；配PSL執行機構為±1%
可調范圍 50:1(0.25≤Cv≤14)或30:1(Cv≤0.16)

六、KHLC小口徑籠式調節閥 Cv值和行程

閥芯型式 閥座和流量特性 0.01 0.04 0.1 0.16 0.25 0.4 0.63 1.0 2.5 4.0 6.3
流量
特性		 金屬
閥座		 等百分比 - - - - ○ ○ ○ ○ ○ ○ ○
線性 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
額定行程 14.3
公稱通徑 20、25mm
注：符號○表示閥的規格范圍。

七、KHLC小口徑籠式調節閥 主要外形及連接尺寸

公稱通徑DN(mm) 20、25mm
結構長度 由于各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售部 ，技術人員將會為
您提供完整的圖紙及技術資料。
閥體高度
執行器高度
