HTS單座調節閥

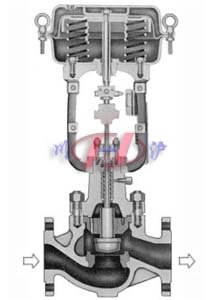

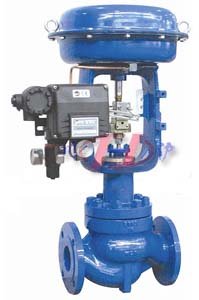

HTS單座調節閥 HTS單座調節閥 內部剖面圖
HTS單座調節閥 HTS單座調節閥 內部剖面圖

一、HTS單座調節閥 概述

上海川滬閥門有限公司生產的HTS單座調節閥具有以下優點：

  1. 閥芯采用上導向結構，閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高。
  2. 符合IEC534-2-1976標準。
  3. 調節閥的泄漏量符合ANSI B16.104標準。
  4. HTS單座調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。本產品符合GB/T4213-92標準。

二、HTS單座調節閥 閥體參數

閥體型式 直通單座鑄造球型閥
公稱通徑 40、50、65、80、100、150、200mm
公稱壓力 ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa
連接型式 密封面型式 FF、RF、RJ、LG、MFM
法蘭標準 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
焊接標準 嵌接焊SW(40~50mm)；對接焊BW(65~200mm)
材料 鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)鈦等
上閥蓋 常溫型 -17~+230℃
伸長I型 -45~-17℃、 +230~+566℃
伸長II型 -100~-45℃
伸長III型 -196~-100℃
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

三、HTS單座調節閥 閥內件

閥芯形式 單座柱塞型閥芯
流量特性 金屬閥座 等百分比特性(%)和線性特性(L)
軟閥座
材料 不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

四、HTS單座調節閥 執行機構

執行器型式 HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構
膜片材料 乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍 20~100、80~240KPa(HA型)，190~350、190~400KPa(VA6型)
供氣壓力 140~400KPa(HA型)、400~500KPa(VA6型、VP型)
氣源接口 RC1/4"(HA、VA型)、G3/8、1/2"(VP型)
環境溫度 -30~+70℃
作用形式 氣-關式或氣-開式
可配附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

五、HTS單座調節閥 主要性能

泄漏量 金屬閥座 小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級
軟閥座 小于閥額定容量的10 ，符合ANSI B16.104-1976 VI級
回差 帶定位器 小于全行程的1%
不帶定位器 小于全行程的3%
基本誤差 帶定位器 小于全行程的±1%
不帶定位器 小于全行程的±3%
— 注：采用標準的V型聚四氟乙烯填料
可調范圍 50:1

六、HTS單座調節閥 CV值和行程

公稱通徑 32 40 50 65 80 100 125 150 200 250
閥座直徑 32 40 50 65 80 100 125 150 200 250
額定Cv值 20 30 50 85 125 200 320 420 700 820
額定行程 25 38 50 75 100

七、HTS單座調節閥 高精度流量特性閥芯(%CF、LCF、%TF、LTF)

公稱通徑 32 40 50 65 80 100 125 150 200
閥座直徑 25 32 25 32 40 32 40 50 40 50 65 50 65 80 65 80 100 80 100 125 100 125 150 125 150 200
額定Cv值 10 17 10 17 24 17 24 44 24 44 68 44 68 99 68 99 175 99 175 275 175 275 360 275 360 640
額定行程 25 38 50 75

八、HTS單座調節閥 主要外形及連接尺寸

公稱通徑DN(mm) 32、40、50、65、80、100、125、150、200、250mm
結構長度 由于各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售部 ，技術人員將會為
您提供完整的圖紙及技術資料。
閥體高度
執行器高度
