HPC高壓籠式調節閥

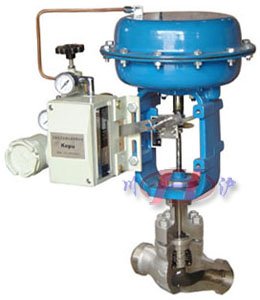

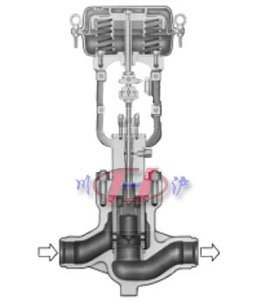

HPC高壓籠式調節閥 HPC高壓籠式調節閥 內部剖面圖
HPC高壓籠式調節閥 HPC高壓籠式調節閥 內部剖面圖

一、HPC高壓籠式調節閥 概述

上海川滬閥門有限公司生產的HPC高壓籠式調節閥具有以下優點：

  1. 閥結構緊湊，流體通道呈S流線型，壓降損失小，流量大，可調范圍廣。
  2. 調節閥的泄漏量符合ANSI B16.104標準。
  3. HPC高壓籠式調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。本產品符合GB/T4213-92標準。

二、HPC高壓籠式調節閥 閥體參數

閥體型式 直通鍛造球型閥
公稱通徑 40、50、80、100、150、200、250、300mm
公稱壓力 ANSI 900、1500、2500；JIS 63K 注：DN250~300無ANSI 2500
連接型式 密封面型式 RF、RJ
法蘭標準 JIS B2201-1984、ANSI B16.5-1981
焊接標準 嵌接焊SW(40~80mm) 對接焊BW(80~300mm)
材料 鍛鋼(碳鋼、不銹鋼、鈦鋼、耐蝕鋼等)
上閥蓋 常溫型 -5～+230℃
伸長I型 +230～+566℃
壓蓋型式 螺栓壓緊式
密封填料 石棉編織填料、石墨填料

三、HPC高壓籠式調節閥 閥內件

閥芯形式 帶組合密封圈或活塞環的壓力平衡式閥芯
流量特性 等百分比特性、線性特性
材料 不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

四、HPC高壓籠式調節閥 執行機構

執行器型式 HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構
膜片材料 乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍 80~240KPa(HA型)
供氣壓力 280~400KPa(HA型)、400~500KPa(VA6型、VP型)
氣源接口 Rc1/4"(HA、VA型)、G3/8"(VP型)
環境溫度 -30~+70℃
作用形式 氣-關式或氣-開式
可配附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

五、HPC高壓籠式調節閥 主要性能

泄漏量 金屬閥座 ANSI：Class IV
回差 帶定位器 小于全行程的1%
不帶定位器 小于全行程的3%
基本誤差 帶定位器 小于全行程的±1%
不帶定位器 小于全行程的±5%
可調范圍 50：1

六、HPC高壓籠式調節閥 CV值和行程

公稱通徑 40 50 80 100 150 200 250 300
閥座直徑 25 32 40 32 40 50 50 65 80 65 80 100 100 125 150 125 150 200 250 300
額定Cv值 900-1500 12 17 25 17 25 52 52 78 110 78 110 180 180 270 375 270 375 650 1000 1440
2500 - 12 17 12 17 31 31 52 78 52 78 125 125 180 270 180 270 470 - -
額定行程 25 38 50 75 100

七、HPC高壓籠式調節閥 主要外形及連接尺寸

公稱通徑DN(mm) 40、50、80、100、150、200、250、300mm
結構長度 由于各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售部 ，技術人員將會為
您提供完整的圖紙及技術資料。
閥體高度
執行器高度
