HLS小口徑單座調節閥

HLS小口徑單座調節閥	HLS小口徑單座調節閥 內部剖面圖

一、HLS小口徑單座調節閥 概述

川滬HLS小口徑單座調節閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534標準。 調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大,產品符合GB/T4213-92。

二、HLS小口徑單座調節閥 閥體

型    式：直通單座鑄造球型閥
公稱通徑：20、25、40、50、65、80、100、150、200mm
公稱壓力：ANSI 125、150、300、600
          JIS 10、16、20、30、40K
          PN1.6、4.0、6.4MPa
連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接連接：嵌接焊SW
材    料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等
上 閥 蓋：常溫型（P）：-17～+230℃
        伸長Ⅰ型（E1）：-45～-17℃ +230～+566℃
        伸長Ⅱ型（E2I）：-100～-45℃
        伸長Ⅱ型（E2W）：-196～-100℃
注:工作溫度不準超過各種材料的允許范圍。
壓蓋型式：螺栓壓緊式
填    料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件
閥芯型式：?jiǎn)巫�柱塞型閥芯
流量特性：金屬閥座 等百分比特性（%）和線性特性（L），參考流量特性曲線圖
Cv值從0.04～14的高精度流量特性符合IEC534-2標準
軟 閥 座：等百分比特性（%）和線性特性（L），參考流量特性曲線圖
注：關于聚四氟乙烯閥座的工作溫度和壓差，參考流量特性曲線圖
材    料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

三、HLS小口徑單座調節閥 執行機構

型    式：LHA多彈簧薄膜執行機構
膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍：20～100、80～240kPa
供氣壓力：140～400kPa
氣源接口：Rc1/4”
環境溫度：-30～+70℃
閥作用型式：用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附    件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等

四、HLS小口徑單座調節閥 主要性能

泄漏量
金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級
軟閥座：小于閥額定容量的10-7, 符合ANSI B16.104-1976IV級
回差：帶定位器：小于全行程的1%，
　　 不帶定位器：小于全行程的3%（LHA1型小于全行程的5%）
基本誤差：帶定位器：小于全行程的±1%，
　　 不帶定位器：小于全行程的±5%
注：采用標準的V型聚四氟乙烯填料
可調范圍 50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

五、HLS小口徑單座調節閥 CV值和行程

注：1、符號○和△表示閥的規格范圍。2、符號△表示閥的流量特性符合IEC 534-2標準。

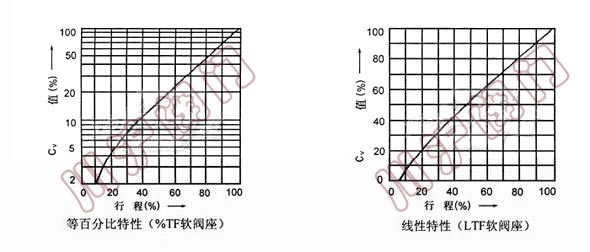

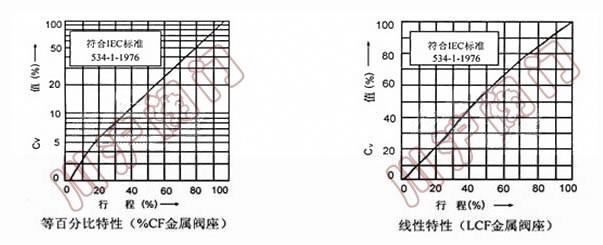

六、HLS小口徑單座調節閥 流量特性

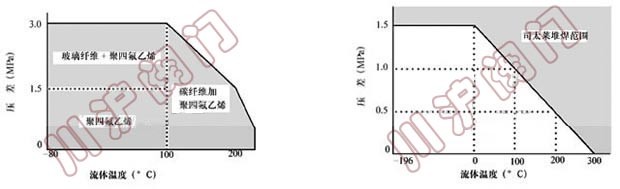

七、HLS小口徑單座調節閥 填料的使用溫度及壓力范圍

八、HLS小口徑單座調節閥 允許壓差

Ⅰ.柱塞閥芯、金屬閥座（%CF、LCF）A.氣-關式閥 100KPa

	執行機構	供氣壓力	彈簧范圍	定位器	允許壓差
					額定Cv值
					≤0.25	0.4	0.63	1.0	1.6	2.5	4.0
	HA1D	1.4	0.2～1.0	有或無	40	31	31	16	16	10	10
					56
		1.6	0.2～1.0	有	40	40	40	40	40	40	40
					100	100	100	84	84	52	52
		4.0	0.8～2.4	有	-	-	-	40	40	40	40
								100	100	100	100
	HA2D	1.4	0.2～1.0	有或無	40	40	40	32.6	32.6	20	20
					100	62	62
		1.6	0.2～1.0	有	-	40	40	40	40	40	40
						100	100	100	100	100	100

B.氣-開式閥

	執行機構	供氣壓力	彈簧范圍	定位器	允許壓差
					額定Cv值
					≤0.25	0.4	0.63	1.0	1.6	2.5	4.0	6.3	10	14
	LHA1R	1.4	0.2～1.0	有或無	7.2	7.2	7.2	7.2	7.2	7.2	7.2	4.0	2.9	1.8
		4.0	0.8～2.4	有	30	30	30	30	30	30	30	27	20	12
	LHA2R	1.4	0.2～1.0	有或無	20	20	20	20	20	14	14	7.6	5.7	3.5
		4.0	0.8～2.4	有	-	30	30	30	30	30	30	30	30	24

注:1.大允許壓差不準超過ANSI B16.34或JIS B2201標準規定的大工作壓力。
2.黑線框內數字表示閥配用標準規格執行機構。

八、HLS小口徑單座調節閥 外形尺寸

法蘭距

執行機構

	執行機構	H				φB	C	E
		常溫型P	伸長Ⅰ型E1	伸長Ⅱ型E2I	伸長Ⅱ型E2W
	LHA1D、R	375	525	685	900	218	230	40
	LHA2D、R	450	600	760	975	267	281	40

注：表上H欄尺寸是調節閥不帶手輪機構的數字，如果帶手輪機構，要相應加上手輪機構的尺寸。
