HLC小口徑套筒調節閥

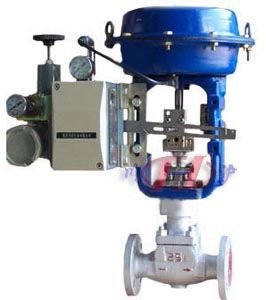

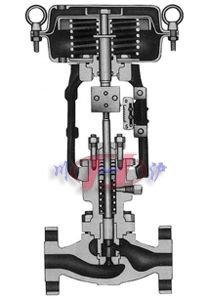

HLC小口徑套筒調節閥 HLC小口徑套筒調節閥 內部剖面圖
HLC小口徑套筒調節閥 HLC小口徑套筒調節閥 內部剖面圖

一、HLC小口徑套筒調節閥 概述

上海川滬閥門有限公司生產的HLC小口徑套筒調節閥具有優點：

  1. 結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534標準。
  2. 調節閥的泄漏量符合ANSI B16.104標準。
  3. 調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大,產品符合GB/T4213-92。

二、HLC小口徑套筒調節閥 閥體

閥體型式 直通單座套筒式鑄造球型閥
公稱通徑 15、20、25mm
公稱壓力 ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa
連接型式 密封面型式 FF、RF、RJ、LG
法蘭標準 ANSI B16.5、JIS B2201 、JB/T79.1、JB/T79.2、HG20592
焊接標準 承插焊SW
材料 鑄鋼、CrMo鋼、鑄不銹鋼、哈氏合金等耐腐蝕合金
上閥蓋 常溫型 -17～+230℃
伸長I型 -45～-17℃、 +230～+566℃
伸長II型 -100～-45℃
伸長III型 -196～-100℃
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

三、HLC小口徑套筒調節閥 閥內件

閥芯形式 單座套筒柱塞型閥芯
流量特性 金屬閥座 等百分比特性、線性特性
軟閥座
材料 不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

四、HLC小口徑套筒調節閥 執行機構

執行器型式 HA多彈簧薄膜執行機構
膜片材料 乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍 20~100、80~240KPa
供氣壓力 140~400KPa
氣源接口 RC1/4"和1/4NPT
環境溫度 -30～+70℃
作用形式 氣-關式或氣-開式
可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、氣動加速器、閥位傳送器、手輪機構等

五、HLC小口徑套筒調節閥 主要性能

泄漏量 金屬閥座 小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級
軟閥座 小于閥額定容量的10 ，符合ANSI B16.104-1976 VI級
回差 帶定位器 小于全行程的1%
不帶定位器 小于全行程的3%(HA1型小于全行程的5%)
基本誤差 帶定位器 小于全行程的±1%-7(HA1型小于全行程的±2%)
不帶定位器 小于全行程的±5%
— 注：采用標準的V型聚四氟乙烯填料
可調范圍 50:1 (0.25≤Cv≤14)或30:1 (Cv≤0.16)

六、HLC小口徑套筒調節閥 CV值和行程

額定Cv值 0.01 0.04 0.1 0.16 0.25 0.4 0.63 1.0 1.6 2.5 4.0
流量特性 金屬閥座 等百分比(%) - - - - O O O O O O O
線性(L) O O O O O O O O O O O
額定行程 14.3
公稱通徑 20、25

七、HLC小口徑套筒調節閥 主要外形及連接尺寸

公稱通徑DN(mm) 15、20、25
結構長度 由于各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售部 ，技術人員將會為
您提供完整的圖紙及技術資料。
閥體高度
執行器高度
