G41J襯里隔膜閥

G41J襯里隔膜閥 G41J襯里隔膜閥,結構圖

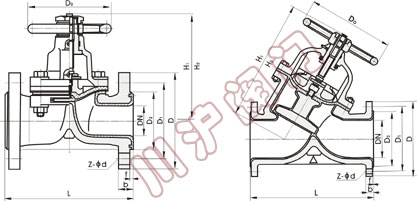

G41J襯里隔膜閥 G41J襯里隔膜閥 結構圖

隔膜閥是一種特殊形式的、具有截?cái)喙δ艿拈y門，其吝惜閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料復合）制成的隔膜組成，并將閥體內腔與閥蓋內腔隔開，以達到截?cái)喙軆?nèi)介質之目的。

一、G41J襯里隔膜閥 結構特點

1.復合隔膜閥將閥體下部?jī)?nèi)腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿、閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免；
2.利用FEP（Teflon)氟塑料與全成橡膠復合而成的隔膜的帶有Teflon氟塑料襯里層的閥門，可適于除“熔融堿金屬、元素氟”外的各種強腐蝕性介質。
3.做為執行元件的膜片,由于頻繁的啟閉,易產生疲勞斷裂,應視工況、介質的特性，進行定期更換。
4.氟塑料的防腐性能及推薦使用溫度風“閥門及管路附件用氟塑料襯里性能表”。

二、G41J襯里隔膜閥 設計規范

遵循GB 12239 / BS5156標準。

三、G41J襯里隔膜閥 驅動方式

手動、氣動（常開或常閉）、電動。

四、G41J襯里隔膜閥 基本型號

手動 G41F3 直流式 G45F3
G41F46 G45F46
氣動 Q641F3 電動 Q941F3
Q641F46 Q941F46

五、G41J襯里隔膜閥 主要零部件材料表

序號 零件名稱 灰鑄鐵 鑄鋼 不銹耐酸鑄鋼 超低不銹鋼耐酸鑄鋼
Z C P R P R
1 閥體/閥蓋 HT250 WCB CF8 CF8M CF3 CF3M
2 閥瓣/閥桿 35 1cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00cr18Ni10 00Cr17Ni14Mo2
3 襯里/閥座 PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4)
4 隔膜 FEP(F46)/CR(氯丁橡膠)、PFA（可溶性F4）/FPDM（乙丙橡膠）
5 支架 WCB CF8 CF8
6 閥桿螺母 ZCuAI10Fe3 ZCuAI10Fe3 ZCuAI10Fe3
7 緊固螺栓 35 1Cr17Ni2 1Cr18Ni9Ti
8 螺母 45 0Cr18Ni9 0Cr18Ni9
9 手輪 WCB WCB WCB

六、G41J襯里隔膜閥 技術規范

設計標準 GB12239
結構長度 JB1688/GB12221
法蘭標準 JB/T79-94
GB9113.1-26
檢驗試驗 GB/T13927
驅動方式 手動、電動、氣動、 常閉型、常開

七、G41J襯里隔膜閥 主要外型和連接尺寸

公稱通徑 標準值 參考值
DN(mm) NPS(inch) L D D1 D2 f b Z-фd d0 H H1 WT(kg)
PN0.6MPa / PN1.0MPa
15 1/2 125 95 65 45 2 14 4-ф14 100 105 110 3.5
20 3/4 135 105 75 55 2 16 4-ф14 100 115 125 4
25 1 145 115 85 65 2 16 4-ф14 120 120 135 5.5
32 11/4 160 135 100 78 2 18 4-ф18 120 125 150 8
40 11/2 180 145 110 85 3 18 4-ф18 140 135 175 11
50 2 210 160 125 100 3 20 4-ф18 140 155 195 14
65 21/2 250 180 145 120 3 20 4-ф18 200 170 200 23
80 3 300 195 160 135 3 22 4-ф18 200 200 255 29
100 4 350 215 180 155 3 22 8-ф18 280 270 325 46
125 5 400 245 210 185 3 24 8-ф18 320 335 405 70
150 6 460 280 240 210 3 24 8-ф23 320 370 450 95
200 8 570 335 295 265 3 26 8-ф23 400 480 600 170
250 10 680 390 350 320 3 28 12-ф23 500 545 620 270
300 12 790 435 395 362 4 24 12-ф23 500 585 680 320
PN1.6MPa
15 1/2 130 95 65 45 2 14 4-ф14 120 110 115 4
20 3/4 150 105 75 55 2 16 4-ф14 120 120 130 5
25 1 160 115 85 65 2 16 4-ф14 140 125 140 6
32 11/4 180 135 100 78 2 18 4-ф18 140 130 155 9
40 11/2 200 145 110 85 3 18 4-ф18 160 140 180 12
50 2 230 160 125 100 3 20 4-ф18 160 160 200 15
65 21/2 290 180 145 120 3 20 4-ф18 200 175 205 24
80 3 310 195 160 135 3 22 8-ф18 200 205 260 30
100 4 350 215 180 155 3 24 8-ф18 280 275 330 48
125 5 400 245 210 185 3 26 8-ф18 320 340 410 75
150 6 480 280 240 210 3 28 8-ф23 320 375 460 105
200 8 600 335 295 265 3 30 12-ф23 400 485 605 182
250 10 730 405 355 320 3 32 12-ф25 500 550 625 295
300 12 850 460 410 375 4 34 12-ф25 500 590 685 345
