安全溢流閥

安全溢流閥 安全溢流閥,結構圖
安全溢流閥 安全溢流閥 結構圖
安全溢流閥 安全溢流閥,結構圖
安全溢流閥 安全溢流閥 結構圖

一、安全溢流閥 AY42H、YA802Y-160/250/400/600

AY42H、YA802Y型安全溢流閥可用于高壓注水泵站的管路上，作為超壓保護裝置。

二、安全溢流閥 主要性能規(guī)范

型號 公稱壓力 開啟壓力分級 工作溫度（℃） 適用介質
AY42H-160 YA802Y-160 16.0 6.3～16.0 200 水、油品等
AY42H-250 YA802Y-250 25.0 10.0～25.0
AY42H-400 YA802Y-400 YA802Y-600 40.0-60.0 20.0～60.0

三、安全溢流閥 主要零部件材料

NO. 零件名稱 材料
1 閥體 碳鋼
2 閥座 不銹鋼
3 閥瓣 不銹鋼
4 閥蓋 焊接件
5 彈簧 50CrVA

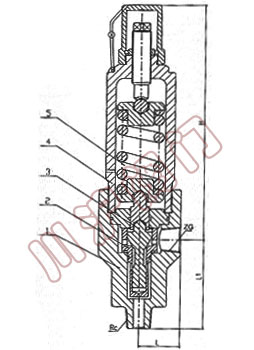

四、安全溢流閥 外形尺寸和連接尺寸

型號 公稱通徑 尺寸
Rc ZG L L1 ≈H
YA802Y-600 15 1/2" 1/2" 52 90 250
25 1" 1" 52 113 275
40 11/2" 11/2" 52 157 336

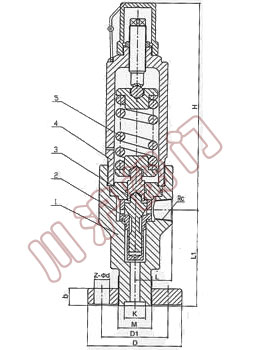

型號 公稱通徑 尺寸
D D1 K M Z-￠d b L L1 Rc ≈H
AY42H-160 AY42H-250 AY42H-400 15 135 95 25 M48×2 4-22 25 65 140 1/2" 329
25 165 115 30 M52×2 6-26 28 80 150 1" 447
25 200 145 38 M80×3 6-29 40 90 180 11/2" 485
32 225 170 42 M100×3 6-33 50 100 200 21/2" 570
