川滬首頁 >> 產品展示 >> 安全閥 >> A42Y-160/320彈簧全啟封閉式高壓安全閥

A42Y彈簧全啟封閉式高壓安全閥

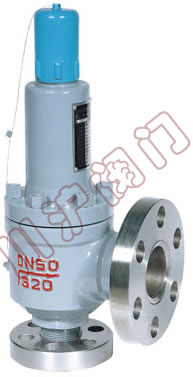

A42Y-160/320彈簧全啟封閉式高壓安全閥 A42Y-160/320彈簧全啟封閉式高壓安全閥,結構圖

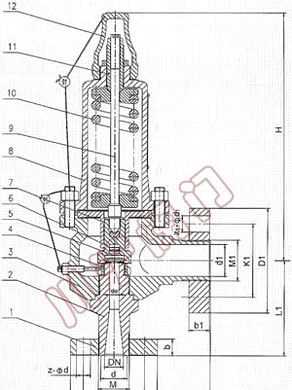

A42Y-160/320彈簧全啟封閉式高壓安全閥 A42Y-160/320彈簧全啟封閉式高壓安全閥　結構圖

一、A42Y-160/320彈簧全啟封閉式高壓安全閥 概述

A42Y-160/320彈簧全啟封閉式高壓安全閥適用于工作溫度≤200℃空氣、氮?dú)浠旌蠚獾冉橘|(zhì)的設備或管路上。A42Y-160P/320P、A42Y-160R/320R彈簧全啟封閉式高壓安全閥適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。連接法蘭按JB/T2769-92的標準。

二、A42Y-160/320彈簧全啟封閉式高壓安全閥 結構簡述

1、彈簧全啟式安全閥具有結構簡單、密封性能好、開啟壓力準確、排放能力大、回座壓差小、調整方便等特點。
2、噴嘴型閥座：閥座為位伐爾噴嘴型閥座，蒸汽流經閥座出口處時達到音速，排放系數大，閥座密封面堆焊鈷鉻鎢硬質合金，耐磨抗沖蝕，壽命長。
3、熱彈性閥瓣：閥瓣設計為熱彈性結構，利用其在介質壓力下微小的變形，提高密封能力，克服安全閥在介質壓力下臨近整定壓力時的前泄現象。閥瓣密封面采用先進的激光淬火技術，提高了硬度、耐磨性、抗沖抗性。
4、調節螺母：通過調整調節螺母，調整彈簧壓縮量，使閥門能夠很方便、很迅速地獲得準確的整定壓力。
5、背壓調整套：調整閥瓣背壓的輔助機構，通過背壓調整套調整，可獲得合適的回座壓差。上調時，使閥門背壓降低。下調時，使閥門背壓提高。

三、A42Y-160/320彈簧全啟封閉式高壓安全閥 安裝說明

1、安全閥必須垂直安裝，并好直接安裝在容器或管道的接頭上。接頭內徑應不小于安全閥的進口通徑。
2、安全閥的出口必須裝設適當?shù)呐蛎浌?jié)，以防止排放管的熱膨脹給安全閥帶來不應有的熱應力。排放管內徑應比閥門出口直徑大，長度盡可能短，避免拐彎。排放管及膨脹節重量不應作用在安全閥上，應固定在建筑上。排放管的中心線與閥體的中心線間距離盡可能的短。對每臺安全閥都應單獨裝設排放管。
3、消聲器的出口處要有足夠的面積，防止產生背壓影響閥門的排放能力。

四、A42Y-160/320彈簧全啟封閉式高壓安全閥 主要零部件材料

NO. 零件名稱 A42Y-160 A42Y-320 材料 A42Y-160P A42Y-320P 材料 A42Y-160R A42Y-320R 材料
1 法蘭 35/35CrMoA 2Cr13 1Cr18Ni12Mo2Ti
2 閥座 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
3 閥體 40 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
4 調節圈 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
5 閥瓣 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
6 反沖盤 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
7 導向套 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
8 閥蓋 ZG230-450 ZG230-450 ZG230-450
9 閥桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni9Ti
10 彈簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料
11 調整螺桿 45 2Cr13 2Cr13
12 閥帽 ZG200-400 ZG200-400 ZG200-400
密封面材料 堆焊Co基硬質合金

五、A42Y-160/320彈簧全啟封閉式高壓安全閥 外形尺寸和連接尺寸

型號 公稱通徑 do d M K D Z-￠d b d1 M1 K1 D1 Z1-￠d1 b1 L L1 ≈H
A42Y-160 15 8 20 M34×2 60 95 3-18 20 29 M42×2 80 115 4-18 22 95 100 220
20 8 27 M33×2 68 105 3-18 20 29 M42×2 80 115 4-18 22 95 100 220
25 14 28 M33×2 68 105 3-18 20 50 M64×3 115 165 6-26 32 150 150 280
32 15 37 M42×2 80 115 4-18 22 50 M64×3 115 165 6-26 32 150 150 390
40 20 47 M52×2 115 165 6-26 28 65 M80×3 145 200 6-29 40 180 180 495
50 25 59 M64×3 115 165 6-26 32 80 M100×3 170 225 6-33 50 165 165 400
A42Y-320 15 8 27 M33×2 68 105 3-18 20 29 M42×2 80 115 4-18 22 95 100 220
20 8 30 M33×2 75 110 3-18 22 29 M42×2 80 115 4-18 22 95 100 220
25 14 35 M42×2 80 115 4-18 22 50 M64×3 115 165 6-26 32 150 150 280
32 15 41 M48×2 95 135 4-22 25 50 M64×3 115 165 6-26 32 150 150 390
40 20 58 M64×3 115 165 6-26 32 65 M80×3 145 200 6-29 40 180 180 495
50 25 70 M80×3 145 200 6-29 40 80 M100×3 170 225 6-33 50 165 165 400
A42Y-400 32 15 41 M48×2 95 135 4-22 25 50 M64×3 115 165 6-26 32 150 150 397
