川滬首頁 >> 產品展示 >> 安全閥 >> A41Y彈簧微啟封閉式高壓安全閥

A41Y彈簧微啟封閉式高壓安全閥

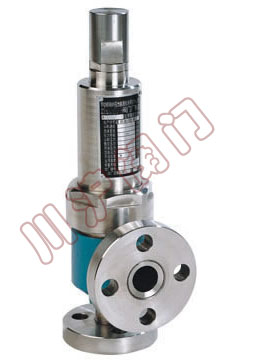

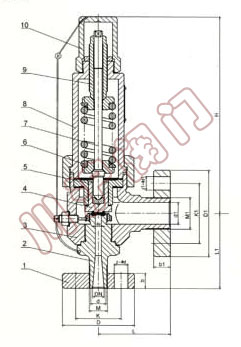

A41Y-320彈簧微啟封閉式高壓安全閥 A41Y-320彈簧微啟封閉式高壓安全閥,結構圖
A41Y-320彈簧微啟封閉式高壓安全閥 A41Y-320彈簧微啟封閉式高壓安全閥 結構圖

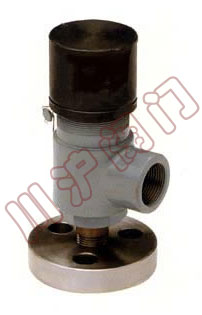

A41Y-160(單法蘭)彈簧微啟封閉式高壓安全閥 A41Y-160(單法蘭)彈簧微啟封閉式高壓安全閥,結構圖
A41Y-160(單法蘭)彈簧微啟封閉式高壓安全閥 A41Y-160(單法蘭)彈簧微啟封閉式高壓安全閥 結構圖

一、A41Y彈簧微啟封閉式高壓安全閥 概述

A41Y-160、320型彈簧微啟封閉式高壓安全閥適用于工作溫度≤200℃空氣、氮氫混合氣、水等介質的設備和管路上。A41Y-160P/320P、A41Y- 160R/320R型適用于工作溫度≤200℃有腐蝕性的氣體或液體介質的設備和管路上，作為超壓保護裝置。連接法蘭按JB/T2769-92的標準。

二、A41Y彈簧微啟封閉式高壓安全閥 結構簡述

1、彈簧微啟式安全閥具有結構簡單、密封性能好、開啟壓力準確、排放能力大、回座壓差小、調整方便等特點。
2、噴嘴型閥座：閥座為位伐爾噴嘴型閥座，蒸汽流經閥座出口處時達到音速，排放系數大，閥座密封面堆焊鈷鉻鎢硬質合金，耐磨抗沖蝕，壽命長。
3、熱彈性閥瓣：閥瓣設計為熱彈性結構，利用其在介質壓力下微小的變形，提高密封能力，克服安全閥在介質壓力下臨近整定壓力時的前泄現象。閥瓣密封面采用先進的激光淬火技術，提高了硬度、耐磨性、抗沖抗性。
4、調節螺母：通過調整調節螺母，調整彈簧壓縮量，使閥門能夠很方便、很迅速地獲得準確的整定壓力。
5、背壓調整套：調整閥瓣背壓的輔助機構，通過背壓調整套調整，可獲得合適的回座壓差。上調時，使閥門背壓降低。下調時，使閥門背壓提高。

三、A41Y彈簧微啟封閉式高壓安全閥 安裝說明

1、安全閥必須垂直安裝，并好直接安裝在容器或管道的接頭上。接頭內徑應不小于安全閥的進口通徑。
2、安全閥的出口必須裝設適當?shù)呐蛎浌?jié)，以防止排放管的熱膨脹給安全閥帶來不應有的熱應力。排放管內徑應比閥門出口直徑大，長度盡可能短，避免拐彎。排放管及膨脹節重量不應作用在安全閥上，應固定在建筑上。排放管的中心線與閥體的中心線間距離盡可能的短。對每臺安全閥都應單獨裝設排放管。
3、消聲器的出口處要有足夠的面積，防止產生背壓影響閥門的排放能力。

四、A41Y彈簧微啟封閉式高壓安全閥 主要零部件材料

NO 零件名稱 A41Y-160材料 A41Y-160P材料 A41Y-160R材料
1 法蘭 35/35CrMoA 2Cr13 1Cr18Ni9Ti
2 閥座 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
3 閥體 35/40 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
4 閥瓣 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
5 導向套 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
6 彈簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料
7 閥桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
8 閥蓋 ZG230-450 1Cr18Ni9Ti 1Cr18Ni9Ti
9 調整螺桿 45 2Cr13 2Cr13
10 閥帽 ZG200-400 1Cr18Ni9Ti 1Cr18Ni9Ti
閥座、閥瓣密封面 堆焊Co基硬質合金

五、A41Y彈簧微啟封閉式高壓安全閥 外形尺寸和連接尺寸

型號 公稱 通徑 do d M D K Z-￠d b d1 M1 D1 K1 Z1-￠d1 b1 L L1 ≈H
A41Y-160 (單法蘭) 15 8 20 M24×2 95 60 3-18 20 / M33×2 36 / / / 50 80 85
20 10 25 M27×2 95 60 3-18 20 / M33×2 48 / / / 50 80 85
25 12 28 M33×2 105 68 3-18 20 / M33×2 48 / / / 50 80 85
A41Y-160 10 8 18 M24×2 95 60 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
15 8 20 M24×2 95 60 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
20 10 27 M33×2 105 68 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
25 12 28 M33×2 105 68 3-18 20 50 M64×3 165 115 6-26 32 130 135 285
32 12.14.16 37 M42×2 115 80 4-18 22 50 M64×3 165 115 6-26 32 130 135 285
40 20 47 M52×2 165 115 6-26 28 65 M80×3 200 145 6-29 40 165 165 350
50 25 58 M64×3 165 115 6-26 32 80 M100×3 225 170 6-33 80 165 165 380
A41Y-320 10 8 18 M24×2 95 60 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
15 8 27 M33×2 105 68 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
20 10 30 M36×2 110 75 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
25 12 35 M42×2 115 80 4-18 22 50 M64×3 165 115 6-26 32 130 135 285
32 12.14.16 41 M48×2 135 95 4-22 25 50 M64×3 165 115 6-26 32 130 135 285
40 20 58 M64×2 165 115 6-26 32 65 M80×3 200 145 6-29 40 165 115 350
50 25 70 M80×2 200 145 6-29 40 80 M100×3 225 170 6-33 50 165 165 380
