上海川滬閥門有限公司logo
川滬首頁 >> 產品展示 >> 安全閥 >> 彈簧微啟封閉式安全閥

彈簧微啟封閉式安全閥

一、彈簧微啟封閉式安全閥 概述

A41H型適用于工作溫度≤300℃的石油氣、空氣、水等介質的設備或管路上。A41Y-P/R型適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。當設備和管路內壓力超過允許值時，閥門自動開啟，繼而全量排放；當壓力降低到規定值時，閥門自動關閉，保證設備和管路安全運行。連接法蘭標準按JB/T……94/系列。

二、彈簧微啟封閉式安全閥 結構簡述

1、彈簧微啟式安全閥具有結構簡單、密封性能好、開啟壓力準確、排放能力大、回座壓差小、調整方便等特點。
2、噴嘴型閥座：閥座為位伐爾噴嘴型閥座，蒸汽流經閥座出口處時達到音速，排放系數大，閥座密封面堆焊鈷鉻鎢硬質合金，耐磨抗沖蝕，壽命長。
3、熱彈性閥瓣：閥瓣設計為熱彈性結構，利用其在介質壓力下微小的變形，提高密封能力，克服安全閥在介質壓力下臨近整定壓力時的前泄現象。閥瓣密封面采用先進的激光淬火技術，提高了硬度、耐磨性、抗沖抗性。
4、調節螺母：通過調整調節螺母，調整彈簧壓縮量，使閥門能夠很方便、很迅速地獲得準確的整定壓力。
5、背壓調整套：調整閥瓣背壓的輔助機構，通過背壓調整套調整，可獲得合適的回座壓差。上調時，使閥門背壓降低。下調時，使閥門背壓提高。 		彈簧微啟封閉式安全閥

三、彈簧微啟封閉式安全閥 安裝說明

1、安全閥必須垂直安裝，并好直接安裝在容器或管道的接頭上。接頭內徑應不小于安全閥的進口通徑。
2、安全閥的出口必須裝設適當?shù)呐蛎浌?jié)，以防止排放管的熱膨脹給安全閥帶來不應有的熱應力。排放管內徑應比閥門出口直徑大，長度盡可能短，避免拐彎。排放管及膨脹節重量不應作用在安全閥上，應固定在建筑上。排放管的中心線與閥體的中心線間距離盡可能的短。對每臺安全閥都應單獨裝設排放管。
3、消聲器的出口處要有足夠的面積，防止產生背壓影響閥門的排放能力。

四、彈簧微啟封閉式安全閥 系列型號

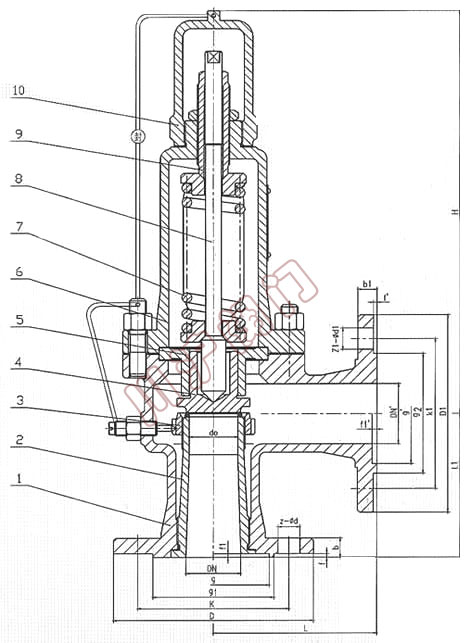

A41H-16C 彈簧微啟封閉式安全閥結構圖
A41H-25
A41H-40
A41Y-64
A41Y-100
KA41H-16C
A41Y-16P
A41Y-25P
A41Y-40P
A41Y-64P
A41Y-100P
KA41Y-25P
A41Y-16R
A41Y-25R
A41Y-40R
A41Y-64R
A41Y-100R
KA41Y-40R

五、彈簧微啟封閉式安全閥 主要零部件材料

NO 零件名稱 A41H-C/KA41Y-C材料 A41Y-P/KA41Y-P材料 A41Y-R/KA41Y-R材料
1 閥體 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
2 閥座 ZG2Cr13/1Cr18Ni9Ti ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
3 調節圈 ZG2Cr13/1Cr18Ni9Ti ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
4 閥瓣 2Cr13/1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
5 導向套 ZG2Cr13/1Cr18Ni9Ti ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
6 閥蓋 ZG230-450 ZG230-450 ZG230-450
7 彈簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料
8 閥桿 2Cr13 2Cr13 1Cr18Ni12Mo2Ti
9 調整螺桿 45 2Cr13 2Cr13
10 保護罩 ZG200-400 ZG200-400 ZG200-400
密封面材料 堆焊D507 堆焊Co基硬質合金

六、彈簧微啟封閉式安全閥 外形尺寸和連接尺寸

型號 公稱通徑 do D K g g1 b f f1 Z-￠d DN' D1 K1 g2 g' b1 f' f1' Z1-￠d1 L L1 ≈H
A41H-16C
A41Y-16P
A41Y-16R
KA41Y-16C
KA41Y-16P		 20 15 105 75   55 16 2   4-14 20 105 75 55   16 2   4-14 100 85 276
25 20 115 85   65 16 2   4-14 25 115 85 65   16 2   4-14 100 85 276
32 25 140 100   78 18 2   4-18 32 140 100 78   18 2   4-18 115 100 285
40 32 150 110   85 18 3   4-18 40 150 110 85   18 3   4-18 120 110 292
50 40 165 125   100 20 3   4-18 50 165 125 100   20 3   4-18 135 120 370
65 50 185 145   120 20 3   4-18 65 185 145 120   20 3   4-18 140 130 375
80 65 200 160   135 20 3   8-18 80 200 160 135   20 3   8-18 160 135 373
100 80 220 180   155 22 3   8-18 100 220 180 155   22 3   8-18 170 160 513
125 100 250 210   185 22 3   8-18 125 250 210 185   22 3   8-18 190 190 560
150 125 285 240   210 24 3   8-23 150 285 240 210   24 3   8-23 205 195 570
200 150 340 295   265 26 3   12-23 200 340 295 265   26 3   12-23 240 230 717
250 200 405 355   320 30 3   12-26 250 405 355 320   30 3   12-26 350 320 940
300 250 460 410   375 30 4   12-26 300 460 410 375   30 4   12-26 350 320 980
A41H-25
A41Y-25P
A41Y-25R
KA41Y-25
KA41Y-25P
 20 15 105 75   55 16 2   4-14 20 105 75 55   16 2   4-14 100 85 276
25 20 115 85   65 16 2   4-14 25 115 85 65   16 2   4-14 100 85 276
32 25 140 100   78 18 2   4-18 32 140 100 78   18 2   4-18 115 100 285
40 32 150 110   85 18 3   4-18 40 150 110 85   18 3   4-18 120 110 292
50 40 165 125   100 20 3   4-18 50 165 125 100   20 3   4-18 135 120 370
65 50 185 145   120 22 3   8-18 65 185 145 120   20 3   4-18 140 130 375
80 65 200 160   135 24 3   8-18 80 200 160 135   20 3   8-18 160 135 373
100 80 230 190   160 24 3   8-23 100 220 180 155   20 3   8-18 170 160 513
125 100 270 220   188 28 3   8-26 125 250 210 185   22 3   8-18 190 190 560
150 125 300 250   218 30 3   8-26 150 285 240 210   24 3   8-23 205 195 570
200 150 360 310   278 34 3   12-26 200 340 295 265   26 3   12-23 240 230 717
250 200 425 370   332 36 3   12-30 250 405 355 320   30 3   12-26 350 320 940
300 250 485 430   390 40 4   16-30 300 460 410 375   30 4   12-26 350 320 980
A41H-40
A41Y-40P
A41Y-40R
KA41Y-40
KA41Y-40P
 20 15 105 75 51 55 16 2 4 4-14 20 105 75 55   16 2   4-14 100 85 276
25 20 115 85 58 65 16 2 4 4-14 25 115 85 65   16 2   4-14 100 85 276
32 25 140 100 66 78 18 2 4 4-18 32 140 100 78   18 2   4-18 115 100 285
40 32 150 110 76 85 18 3 4 4-18 40 150 110 85   18 3   4-18 120 110 292
50 40 165 125 88 100 20 3 4 4-18 50 165 125 100   20 3   4-18 135 120 370
65 50 185 145 110 120 22 3 4 8-18 65 185 145 120   20 3   4-18 140 130 375
80 65 200 160 121 135 22 3 4 8-18 80 200 160 135   20 3   8-18 160 135 373
100 80 235 190 150 160 24 3 4.5 8-23 100 220 180 155   22 3   8-18 170 160 513
125 100 270 220 176 188 28 3 4.5 8-26 125 250 210 185   22 3   8-18 190 190 560
150 125 300 250 204 218 30 3 4.5 8-26 150 285 240 210   24 3   8-23 205 195 570
200 150 375 320 260 282 38 3 4.5 12-30 200 340 295 265   26 3   12-23 240 230 717
250 200 450 385 313 345 42 3 4.5 12-34 250 405 355 320   30 3   12-26 350 320 940
300 250 515 450 364 408 46 4 4.5 16-34 300 460 410 375   30 4   12-26 350 320 980
A41H-64
A41Y-64
A41Y-64P
A41Y-64R
 20 15 130 90 51 68 20 2 4 4-18 20 105 75 55 51 16 2 4 4-14 100 95 268
25 20 140 100 58 78 22 2 4 4-18 25 115 85 65 58 16 2 4 4-14 100 95 268
32 25 155 110 66 82 24 2 4 4-23 32 140 100 78 66 18 2 4 4-18 115 105 279
40 32 170 125 76 95 24 3 4 4-23 40 150 110 85 76 18 3 4 4-18 135 115 330
50 40 180 135 88 105 26 3 4 4-23 50 165 125 100 88 20 3 4 4-18 160 125 360
65 50 205 160 110 130 28 3 4 8-23 65 185 145 120 110 22 3 4 8-18 175 160 503
80 65 215 170 121 140 30 3 4 8-23 80 200 160 135 121 22 3 4 8-18 175 160 498
100 80 250 200 150 168 32 3 4.5 8-26 100 235 190 160 150 24 3 4.5 8-23 190 180 530
150 100 345 280 204 240 38 3 4.5 8-34 150 300 250 218 204 30 3 4.5 8-26 280 260 657
A41H-100
A41Y-100
A41Y-100P
A41Y-100R
 20 15 130 90 51 68 22 2 4 4-18 20 105 75 55 51 16 2 4 4-14 100 95 268
25 20 140 100 58 78 24 2 4 4-18 25 115 85 65 58 16 2 4 4-14 100 95 268
32 25 155 110 66 82 24 2 4 4-23 32 140 100 78 66 18 2 4 4-18 115 105 279
40 32 170 125 76 95 26 3 4 4-23 40 150 110 85 76 18 3 4 4-18 135 115 330
50 40 195 145 88 112 28 3 4 4-26 50 165 125 100 88 20 3 4 4-18 160 125 360
65 50 220 170 110 138 32 3 4 8-26 65 185 145 120 110 22 3 4 8-18 175 160 503
80 65 230 180 121 148 34 3 4 8-26 80 200 160 135 121 22 3 4 8-18 175 160 498
100 80 265 210 150 172 38 3 4.5 8-30 100 235 190 160 150 24 3 4.5 8-23 190 180 530
150 100 355 290 204 250 46 3 4.5 12-34 150 300 250 218 204 30 3 4.5 8-26 280 260 657
