彈簧微啟式安全閥

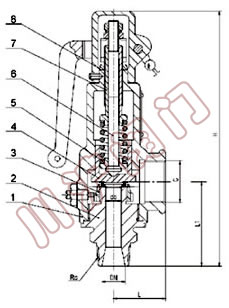

彈簧微啟式安全閥 彈簧微啟式安全閥,結構圖
彈簧微啟式安全閥 彈簧微啟式安全閥 結構圖

一、彈簧微啟式安全閥 概述

A27H/A28型彈簧微啟式安全閥適用于工作溫度≤200℃的水、空氣、蒸氣等介質的設備或管路上。A27Y彈簧微啟式安全閥適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。

二、彈簧微啟式安全閥 系列型號

A27H-40 A27Y-10P A27Y-10R
A27H-10 A27Y-16P A27Y-16R
A27H-16 A27Y-25P A27Y-25R
A27H-25 A27Y-40P A27Y-40R

三、彈簧微啟式安全閥 主要零部件材料

NO. 零件名稱 A27H材料 A27W-P材料 A27W-R材料
1 閥體 HT350 ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
2 閥座 35 ZG1Cr18Ni9Ti ZG1Cr18Ni9Ti
3 調節圈 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
4 閥瓣 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
5 彈簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料
6 閥桿 2Cr13 2Cr13 1Cr18Ni9Ti
7 調整螺桿 45 2Cr13 1Cr18Ni9Ti
8 保護罩 ZG200-400 ZG200-400 1Cr18Ni9Ti
密封面材料 堆焊D507 堆焊Co基硬質合金

四、彈簧微啟式安全閥 外形尺寸和連接尺寸

公稱通徑 尺寸
do Rc L L1 G H
15 10 1/2" 40 65 1/2" 135
20 15 3/4" 45 70 3/4" 140
25 20 1" 45 76 1" 155
32 25 11/4" 55 85 11/4" 170
40 32 11/2" 55 85 11/2" 310
50 40 2" 67 100 2" 322
65 50 21/2" 76 112 21/2" 344
80 65 3" 110 135 3" 395
