川滬首頁 >> 產品展示 >> 安全閥 >> 外螺紋安全閥

外螺紋安全閥

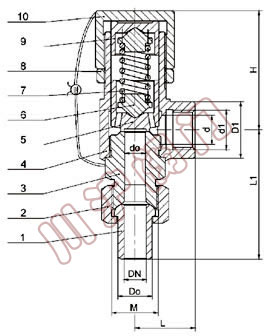

外螺紋安全閥 外螺紋安全閥,結構圖
外螺紋安全閥 外螺紋安全閥 結構圖

一、外螺紋安全閥 概述

A21F、A21H-外螺紋安全閥適用于工作溫度≤200℃的空氣、氨、石油氣……等介質的設備或管路上。A21W-P、R型外螺紋安全閥適用于溫度≤200℃有腐蝕性的氣體或液體的設備或管路上，作為超壓保護裝置。KA21Y型外螺紋安全閥適用于溫度≤100℃的液化石油氣等。

二、外螺紋安全閥 系列型號

A21F-16C A21W-16P KA21Y-16C A21Y-16R
A21H-16C A21W-40P KA21Y-16P A21Y-40R
A21H-40 A21F-40P A21Y-64R
A21H-64 A21W-64P A21Y-100R
A21Y-100 A21W-100P A21Y-160R
A21H-160 A21W-160P

三、外螺紋安全閥 主要零部件材料

NO. 零件名稱 A21H-C/A21F材料 A21W-P/A21F-P材料 A21Y-R材料
1 管接頭 20 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
2 管接頭螺母 35 2Cr13 1Cr18Ni9Ti
3 閥座 35 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
4 閥體 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
5 閥瓣 2Cr13/2Cr13+PTFE 1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE 1Cr18Ni12Mo2Ti
6 彈簧座 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
7 彈簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料
8 鎖緊螺母 Q235-A ZG230-450 1Cr18Ni9Ti
9 彈簧導向墊 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
10 調節螺母 Q235-A 2Cr13 1Cr18Ni12Mo2Ti
密封面材料 "Y"型堆焊Co基硬質合金,"H"型堆焊D507,"W"型為閥門本體

四、外螺紋安全閥 外形尺寸和連接尺寸

型號 公稱通徑 do d Do M d1 D1 L L1 ≈H
KA21-16C
A21H-16C
A21H-40
A21W-16P
A21W-40P
KA21-16P		 15 12 15 20 M27×1.5 G1/2" 30 35 76 66
20 16 20 25 M33×1.5 G3/4" 35 40 87 68
25 18 25 31 M39×1.5 G1" 40 50 100 105
A21Y-64
A21Y-64P
A21Y-100
A21Y-100P		 15 10 15 25 M39×1.5 G1" 44 50 100 66
20 10 20 31 M39×1.5 G1" 44 50 100 68
25 12 25 31 M39×1.5 G1" 44 50 100 105
A21W-160/160P 15 8 20 / M24×2 G1" 44 50 100 261
20 8 25 / M33×2 G1" 44 50 100 261
25 8 28 / M36×2 G1" 44 50 100 285
